Ultrasonic Level Sensor เซ็นเซอร์วัดระดับด้วยคลื่นอัลตราโซนิกรุ่น Sonicont® USP4
Sonicont USP4Sonicont USP4 เซ็นเซอร์วัดระดับด้วยคลื่นอัลตราโซนิกแบบไม่สัมผัส
Sonicont USP4 เป็น Ultrasonic Level Sensor สำหรับวัดและตรวจสอบระดับของของเหลวและวัสดุเทกองแบบไม่สัมผัส โดยใช้คลื่นอัลตราโซนิกในการวัดระยะจากตัวเซ็นเซอร์ถึงพื้นผิวของตัวกลาง จึงเหมาะสำหรับงานที่ไม่ต้องการให้เซ็นเซอร์สัมผัสกับตัวกลางโดยตรง

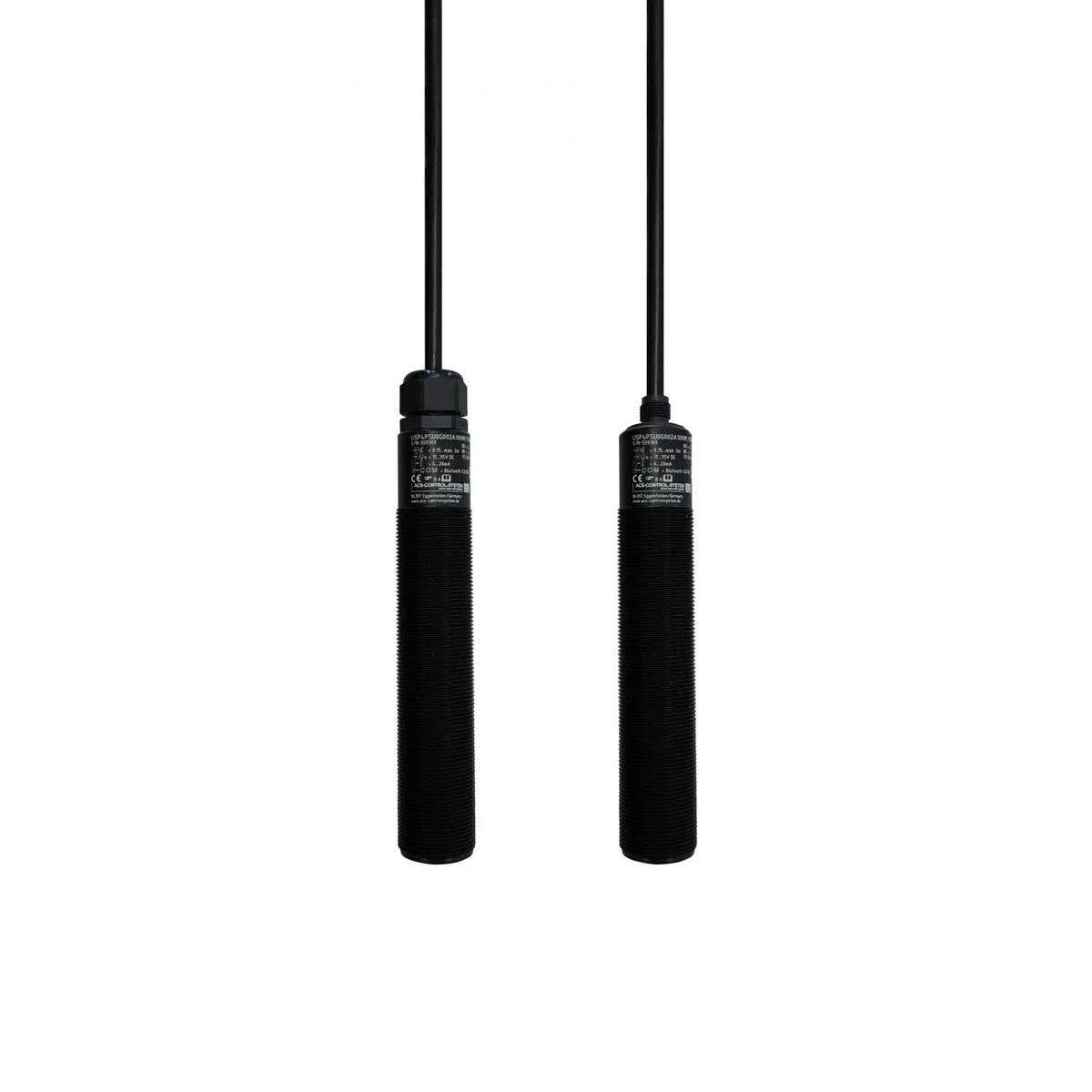

ตัวเซ็นเซอร์มีดีไซน์ขนาดกะทัดรัดและเพรียวบาง สามารถติดตั้งผ่านช่องเปิดขนาดเล็กของถังหรือบ่อวัดที่มีพื้นที่จำกัด รองรับการติดตั้งทั้งแบบ Suspension Version พร้อมสายเคเบิล และแบบ Screw-in Version พร้อมสายเคเบิลหรือปลั๊ก
สามารถใช้งานร่วมกับ Measuring Tube แบบ PE เพื่อกำหนดเส้นทางการเดินทางของคลื่นอัลตราโซนิก ช่วยลดผลกระทบจากผนังถัง ท่อวัดที่มีผิวไม่เรียบ หรือพื้นผิวที่เกิดออกซิเดชัน ทำให้การวัดมีความเสถียรมากขึ้น
USP4 ใช้เอาต์พุต 4–20 mA แบบ 2-wire และมี Bluetooth® 5.0 LE สำหรับตั้งค่าและปรับพารามิเตอร์ผ่านแอปพลิเคชัน ช่วยให้ติดตั้งและปรับแต่งเซ็นเซอร์ได้สะดวกโดยไม่จำเป็นต้องเข้าถึงตัวอุปกรณ์โดยตรง
นอกจากนี้ยังมี ระบบชดเชยอุณหภูมิและการลดสัญญาณสะท้อนรบกวน (Interference Echo Suppression) พร้อมระบบป้องกันแรงดันไฟฟ้าเกิน เหมาะสำหรับการใช้งานกลางแจ้งและสภาพแวดล้อมที่มีความเสี่ยงจาก Surge
จุดเด่นสินค้า
- วัดระดับแบบไม่สัมผัส ด้วยคลื่นอัลตราโซนิก
- รองรับการวัดของเหลวและวัสดุเทกอง
- ช่วงการวัดสูงสุด 8 เมตร
- มีช่วงการวัด 2 / 5 / 8 เมตร
- ความแม่นยำสูงสุด ≤±2 mm หรือ ±0.2% FSO
- เอาต์พุต 4–20 mA แบบ 2-wire
- รองรับ Bluetooth® 5.0 LE สำหรับตั้งค่าผ่านแอป
- ดีไซน์เพรียวบาง เหมาะสำหรับพื้นที่ติดตั้งจำกัด
- รองรับการติดตั้งแบบแขวนและแบบเกลียว
- รองรับ M12 Connector หรือรุ่นสายต่อ
- สามารถใช้งานร่วมกับ PE Measuring Tube
- มีระบบ Temperature Compensation
- มีระบบ Interference Echo Suppression
- มี Integrated Overvoltage Protection
- แสดง Envelope Curve สำหรับตรวจสอบสัญญาณอัลตราโซนิก
- ระดับการป้องกันสูงสุด IP68
- เหมาะสำหรับงานน้ำ น้ำเสีย ถังเก็บ และงานอุตสาหกรรม
การใช้งาน
- วัดระดับและปริมาตรของของเหลว
- วัดระดับวัสดุเทกอง
- วัดอัตราการไหลในรางเปิดและฝายวัดน้ำ
- ระบบน้ำและน้ำเสีย
- อุตสาหกรรมกระบวนการผลิต
- เทคโนโลยีสิ่งแวดล้อม
- ถังเก็บของเหลว
- ถังเก็บวัสดุและไซโล
- การตรวจวัดระดับน้ำใต้ดินและแหล่งน้ำผิวดิน
- การตรวจวัดระยะทางแบบไม่สัมผัส
ข้อมูลทางเทคนิค
| รายการข้อมูล | รายละเอียด |
|---|---|
| ประเภท | Ultrasonic Level Sensor |
| หลักการวัด | Ultrasonic แบบไม่สัมผัส |
| ตัวกลาง | ของเหลวและวัสดุเทกอง |
| ช่วงการวัด | 0–2 m / 0–5 m / 0–8 m ขึ้นอยู่กับรุ่น |
| Block Distance | ≤0.10 m / ≤0.15 m / ≤0.30 m ขึ้นอยู่กับช่วงการวัด |
| ความถี่การวัด | ≤10 Hz / ≤4 Hz / ≤2 Hz |
| ความแม่นยำ | ≤±2 mm หรือ ≤±0.2% FSO |
| Temperature Deviation | ≤±0.006% FSO/K |
| Analog Output | 4–20 mA |
| ช่วงเอาต์พุต | 3.8–20.5 mA |
| กระแสเอาต์พุตขั้นต่ำ | ≥3.6 mA |
| กระแสเอาต์พุตสูงสุด | ≤22 mA |
| Bluetooth® | Bluetooth® 5.0 LE, 2 Mbit/s |
| วิธีตั้งค่า | Bluetooth® และแอปพลิเคชัน |
| Response Time | T90 ≤ Pulse Rate |
| Turn-on Time | ≤3 s |
| แรงดันไฟเลี้ยง | 11–35 V DC |
| การป้องกันแรงดันเกิน | Integrated Overvoltage Protection |
| อุณหภูมิแวดล้อม | -20 ถึง +70°C |
| ระดับการป้องกัน | IP68 (≤3 m / ≤0.3 bar) หรือ IP65/IP67 ขึ้นอยู่กับรุ่นการเชื่อมต่อ |
| วัสดุส่วนที่สัมผัสตัวกลาง | PVDF, POM, PA, NBR, FPM, PE, PUR |
| การเชื่อมต่อ | M12 หรือ Extension Cable ขึ้นอยู่กับรุ่น |
