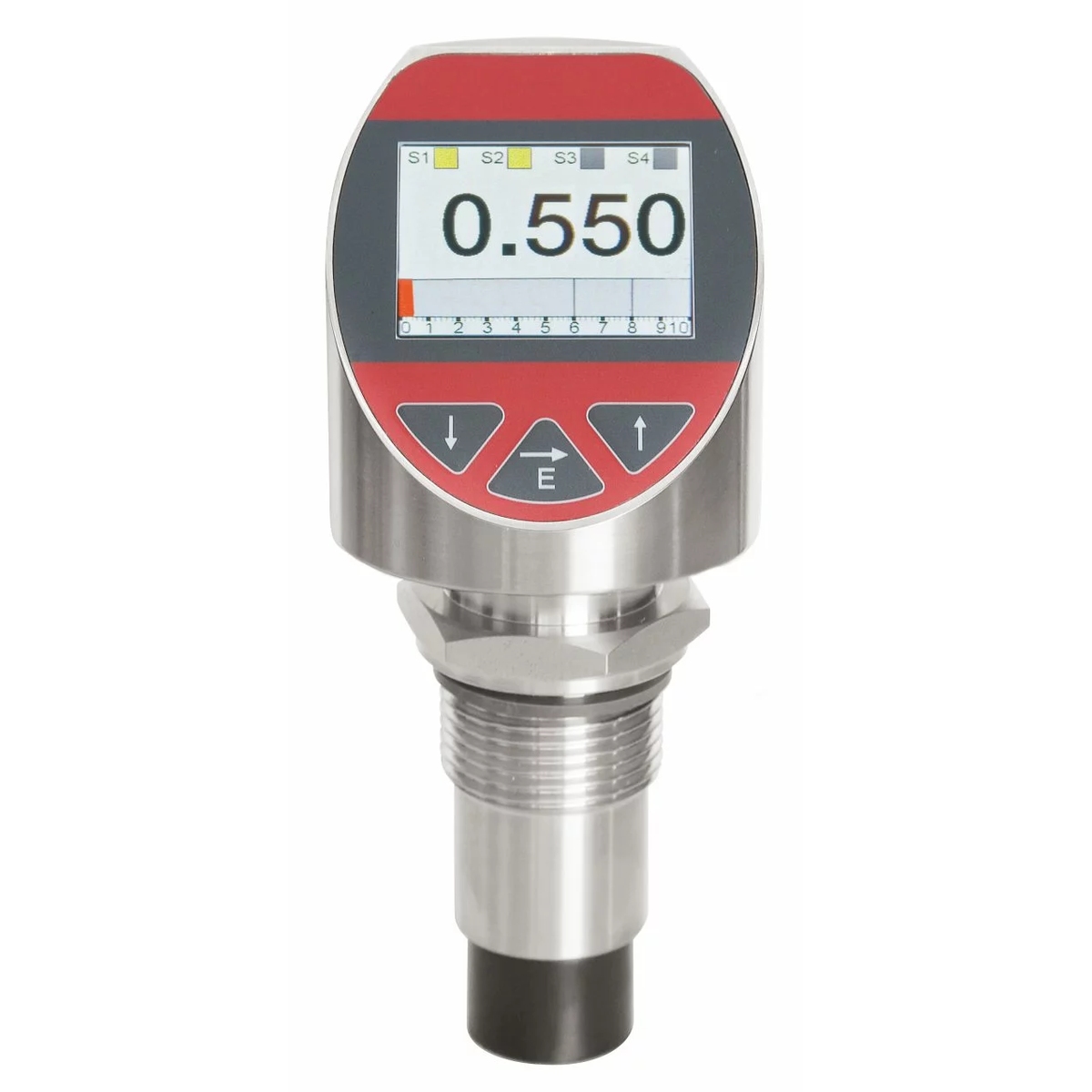

Ultrasonic Level Sensor เซ็นเซอร์วัดระดับด้วยคลื่นอัลตราโซนิกรุ่น Sonicont® USN
Sonicont® USNSonicont® USN เซ็นเซอร์วัดระดับแบบอัลตราโซนิก
Sonicont® USN เป็นเซ็นเซอร์วัดระดับแบบอัลตราโซนิกและ Level Switch แบบอิเล็กทรอนิกส์ สำหรับตรวจสอบ ควบคุม และวัดระดับอย่างต่อเนื่องของ ของเหลว ของเหลวหนืด และวัสดุของแข็งแบบเทกอง โดยใช้หลักการวัดด้วยคลื่นอัลตราโซนิกแบบไม่สัมผัสกับตัวกลาง
รองรับการวัดระดับในช่วง 2, 5 และ 8 m พร้อมความสามารถในการวัด ปริมาตรและอัตราการไหล โดยมี Linearization Curve สำเร็จรูปสำหรับรูปทรงถังและการวัดการไหลในรางเปิด ช่วยให้ติดตั้งและเริ่มใช้งานได้รวดเร็ว
Sonicont® USN ใช้อัลกอริทึม Sonictrack สำหรับตรวจจับสัญญาณอัลตราโซนิก ช่วยแยกสัญญาณรบกวนจากอุปกรณ์ เช่น ใบกวนหรือเครื่องกวน (Agitator) ได้ดีขึ้น ทำให้การวัดมีความเสถียรและเชื่อถือได้
ตัวเครื่องรองรับ Analog Output 0/4–20 mA และ 0–10 V รวมถึง PNP Switching Output สูงสุด 4 จุด สามารถกำหนดจุดสวิตช์เพื่อควบคุมระดับหรือระบบปั๊มได้ นอกจากนี้ยังมีฟังก์ชัน Impulse Output สำหรับตัวนับปริมาณ และระบบแจ้งเตือนข้อผิดพลาดสำหรับตรวจสอบการทำงานของระบบ
Sonicont® USN มีฟังก์ชัน Data Logger สำหรับบันทึกข้อมูลการวัดสูงสุด 500,000 ค่า พร้อมรองรับการชดเชยอุณหภูมิกระบวนการ และการตั้งค่าตามสภาพการติดตั้ง ช่วยให้เหมาะกับงานวัดระดับที่หลากหลายและต้องการเก็บข้อมูลย้อนหลัง
จุดเด่นสินค้า
- วัดระดับด้วยคลื่นอัลตราโซนิกแบบ ไม่สัมผัสตัวกลาง
- เหมาะสำหรับของเหลว ของเหลวหนืด และวัสดุของแข็งแบบเทกอง
- ช่วงการวัด 2 / 5 / 8 m
- รองรับการวัดระดับ ปริมาตร และอัตราการไหล
- รองรับ Linearization Curve สำหรับถังและการวัดการไหล
- มีอัลกอริทึม Sonictrack ช่วยลดผลกระทบจากสัญญาณรบกวน
- มีระบบชดเชยอุณหภูมิกระบวนการ
- Analog Output 0/4–20 mA หรือ 0–10 V
- PNP Switching Output สูงสุด 4 จุด
- รองรับฟังก์ชันควบคุมปั๊ม
- รองรับ Impulse Output สำหรับตัวนับปริมาณ
- มีระบบแจ้งเตือนและตรวจสอบข้อผิดพลาด
- Data Logger บันทึกข้อมูลสูงสุด 500,000 ค่า
- รองรับการตั้งค่าประเภทถังสำเร็จรูปเพื่อให้ติดตั้งได้รวดเร็ว
- เหมาะสำหรับงานกลางแจ้งและสภาพแวดล้อมที่มีแรงสั่นสะเทือน
- รองรับอุณหภูมิกระบวนการ -40 ถึง +85°C
- ระดับการป้องกัน IP65/IP67
การใช้งาน
- ถังเก็บของเหลว
- ถังเก็บและไซโลสำหรับวัสดุแบบเทกอง
- ระบบน้ำและน้ำเสีย
- รางเปิดสำหรับวัดอัตราการไหล
- ฝายวัดน้ำ (Measuring Weir)
- กระบวนการอุตสาหกรรม
- เทคโนโลยีสิ่งแวดล้อม
- ระบบควบคุมปั๊ม
- งานวัดระดับที่ต้องการการวัดแบบไม่สัมผัส
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
|---|---|
| ประเภท | Ultrasonic Level Sensor / Level Transmitter / Level Switch |
| หลักการวัด | Ultrasonic แบบไม่สัมผัส |
| ตัวกลาง | ของเหลว, ของเหลวหนืด และวัสดุของแข็งแบบเทกอง |
| ช่วงการวัด | 2 / 5 / 8 m |
| Analog Output | 0/4–20 mA หรือ 0–10 V |
| ช่วง Output 0–20 mA | 0–20.5 mA, สูงสุด 22 mA |
| ช่วง Output 4–20 mA | 3.8–20.5 mA, ต่ำสุด 3.6 mA, สูงสุด 22 mA |
| ช่วง Output 0–10 V | 0–10.5 V, สูงสุด 11 V |
| Switching Output | PNP S1 / S2 / S3 / S4 สูงสุด 4 จุด |
| กระแส Switching Output | 0–≤200 mA, จำกัดกระแสและป้องกันการลัดวงจร |
| แรงดันไฟเลี้ยงสำหรับ 0/4–20 mA | 9–30 V DC, ป้องกันการต่อขั้วกลับ |
| แรงดันไฟเลี้ยงสำหรับ 0–10 V | 14–30 V DC, ป้องกันการต่อขั้วกลับ |
| กระแสที่ใช้ | ≤50–≤100 mA ขึ้นอยู่กับ Output, Bluetooth® และ Us |
| เวลาเริ่มพร้อมทำงาน | ≤1 s |
| ความแม่นยำ | ≤±2 mm หรือ ±0.2% ของช่วงการวัดที่ตั้งค่าไว้ |
| Temperature Deviation | ≤±0.006% FS/K |
| วัสดุ Sensor ที่สัมผัสกระบวนการ | PVDF |
| วัสดุ Process Connection | Stainless Steel 1.4404 (316L) / 1.4571 (316Ti) |
| วัสดุซีล | EPDM / FPM (Fluoroelastomer เช่น Viton®) |
| วัสดุตัวเรือน | CrNi Stainless Steel |
| วัสดุส่วนควบคุม | PES |
| ขั้วต่อไฟฟ้า | PUR Device Connector |
| วัสดุ Pressure Compensation Element | Acrylopolymer |
| อุณหภูมิแวดล้อม | -20 ถึง +70°C |
| อุณหภูมิกระบวนการ | -40 ถึง +85°C |
| แรงดันกระบวนการ | -0.3 ถึง +2 bar |
| ระดับการป้องกัน | IP65/IP67 ตาม EN/IEC 60529 |
