Ultrasonic Level Transmitter / Level Switch เซ็นเซอร์วัดและควบคุมระดับด้วยคลื่นอัลตราโซนิกแบบแยกส่วน รุ่น Sonicont® USF

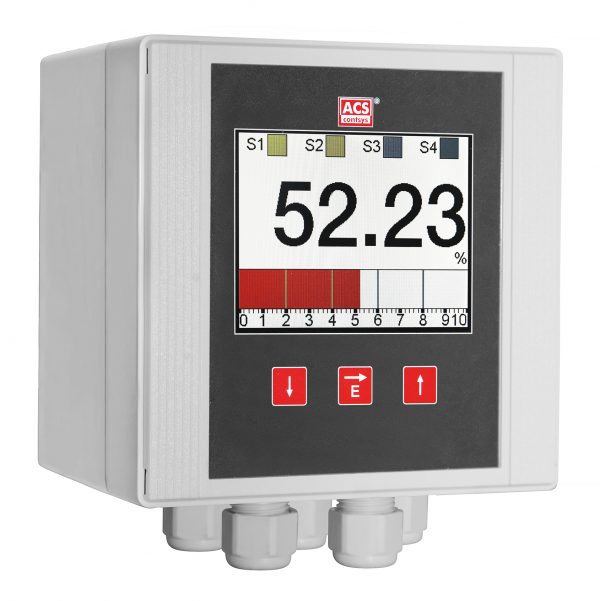

Sonicont® USFSonicont® USF เซ็นเซอร์วัดระดับด้วยคลื่นอัลตราโซนิกแบบแยกส่วน
Sonicont® USF เป็น Ultrasonic Level Transmitter แบบ Remote สำหรับวัดระดับของเหลว เพสต์ และวัสดุเทกองแบบไม่สัมผัสด้วยคลื่นอัลตราโซนิก โดยใช้ร่วมกับเซ็นเซอร์ Sonicont® USG2 ช่วยให้สามารถติดตั้งตัวส่งสัญญาณแยกจากจุดวัดได้ไกลสูงสุด 300 m
รองรับช่วงการวัดสูงสุด 25 m สำหรับของเหลว และ 12 m สำหรับวัสดุเทกอง ขึ้นอยู่กับรุ่นของ USG2 พร้อมความแม่นยำสูงสุด ±2 mm หรือ ±0.2% ของช่วงการวัด จึงเหมาะสำหรับงานวัดระดับในถัง ภาชนะ ไซโล และระบบอุตสาหกรรมหลากหลายประเภท
นอกจากการวัดระดับแล้ว Sonicont® USF และ USG2 ยังสามารถใช้สำหรับ การวัดปริมาตรและอัตราการไหล (Flow) โดยมีสูตรทางคณิตศาสตร์สำหรับการคำนวณเก็บไว้ในตัวเครื่อง
ตัวเครื่องมีหน้าจอสี TFT ขนาด 2" สำหรับแสดงค่าการวัดและเมนูตั้งค่า มีระบบวินิจฉัยสำหรับตรวจสอบการทำงาน รองรับ Bluetooth® และ Data Logger สำหรับบันทึกค่าการวัดอย่างน้อย 500,000 ค่า
จุดเด่นสินค้า
- วัดระดับแบบไม่สัมผัสด้วยคลื่นอัลตราโซนิก
- รองรับการวัดของเหลว เพสต์ และวัสดุเทกอง
- เป็นรุ่น Remote / Separate Version ติดตั้งตัวส่งสัญญาณแยกจากเซ็นเซอร์
- ระยะติดตั้งระหว่าง USF และ USG2 สูงสุด 300 m
- ช่วงการวัดสูงสุด 25 m สำหรับของเหลว
- ช่วงการวัดสูงสุด 12 m สำหรับวัสดุเทกอง
- รองรับการวัดระดับ ปริมาตร และ อัตราการไหล (Flow)
- รองรับ Analog Output 0/4–20 mA และ 0–10 V
- Switching Output สูงสุด 4 จุด
- หน้าจอสี TFT ขนาด 2"
- Data Logger บันทึกข้อมูลอย่างน้อย 500,000 ค่า
- รองรับ Bluetooth® สำหรับจัดการและบันทึกข้อมูล
- มีระบบวินิจฉัยและเมนูตั้งค่าใช้งานง่าย
- ไม่สัมผัสกับตัวกลาง ช่วยลดการสึกหรอและการบำรุงรักษา
- เหมาะสำหรับงานอุตสาหกรรมและการวัดระดับในถังและไซโล
การใช้งาน
- ถังเก็บของเหลว
- ถังและไซโลสำหรับวัสดุเทกอง
- ระบบวัดระดับน้ำและของเหลว
- การวัดระดับวัสดุ เช่น เม็ด พลาสติก หรือวัสดุเทกอง
- ระบบวัดปริมาตรในถัง
- ระบบวัดอัตราการไหลในรางเปิด
- ระบบควบคุมระดับและปั๊ม
- กระบวนการผลิตในโรงงานอุตสาหกรรม
- ระบบสิ่งแวดล้อมและบำบัดน้ำเสีย
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
|---|---|
| ประเภท | Ultrasonic Level Transmitter / Level Switch แบบแยกส่วน |
| หลักการวัด | Ultrasonic แบบไม่สัมผัส |
| เซ็นเซอร์ที่ใช้ร่วมกัน | Sonicont® USG2 |
| ระยะระหว่าง USF กับ USG2 | สูงสุด 300 m |
| การใช้งาน | วัดระดับ, ปริมาตร และอัตราการไหล |
| ช่วงวัดของเหลว | USG2 020: 2 m / USG2 050: 5 m / USG2 080: 8 m / USG2 150: 15 m / USG2 250: 25 m |
| ช่วงวัดวัสดุเทกอง | USG2 020: 1 m / USG2 050: 2 m / USG2 080: 3.5 m / USG2 150: 7 m / USG2 250: 12 m |
| แหล่งจ่ายไฟ Type A/B/C | 18–30 V DC |
| แหล่งจ่ายไฟ Type S/T/U | 186–253 V AC |
| กำลังไฟฟ้า Type A/B/C | ≤5 W |
| กำลังไฟฟ้า Type S/T/U | ≤20 VA |
| Analog Output | 0/4–20 mA, 0–10 V ปรับตั้งได้ |
| Response Time | ≤35 ms |
| Switching Output | 0 / 2 / 4 จุด ขึ้นอยู่กับรุ่น |
| ประเภทหน้าสัมผัส | Potential-free changeover contact |
| Switching Current | 6 A ที่ 253 V AC สำหรับโหลดแบบ Resistive |
| Switching Response Time | ≤20 ms |
| USB Interface | USB 2.0 FS, Micro-USB AB |
| Bluetooth® | Bluetooth® 2.0 Full Speed |
| Bluetooth® Output | 5 V ±5%, ≤100 mA |
| Data Logger | ≥500,000 ค่าการวัด |
| ความแม่นยำ | ≤±2 mm หรือ ≤±0.2% ของช่วงการวัดที่ตั้งค่าไว้ (ค่าที่สูงกว่ามีผล) |
| Temperature Deviation | ≤±0.06% FS / 10 K (Zero/Span) |
| วัสดุตัวเรือน | PC, PES, CrNi-Stainless Steel, PA, CR-NBR หรือขึ้นอยู่กับรูปแบบตัวเรือน |
| อุณหภูมิแวดล้อม | -20 ถึง +70°C |
| ระดับการป้องกัน Wand-/Hutschienengehäuse | IP65 ตาม EN/IEC 60529 |
| ระดับการป้องกัน Fronttafelgehäuse | ด้านหน้า IP54 / IP65 (Option), ด้านหลัง IP20 |
