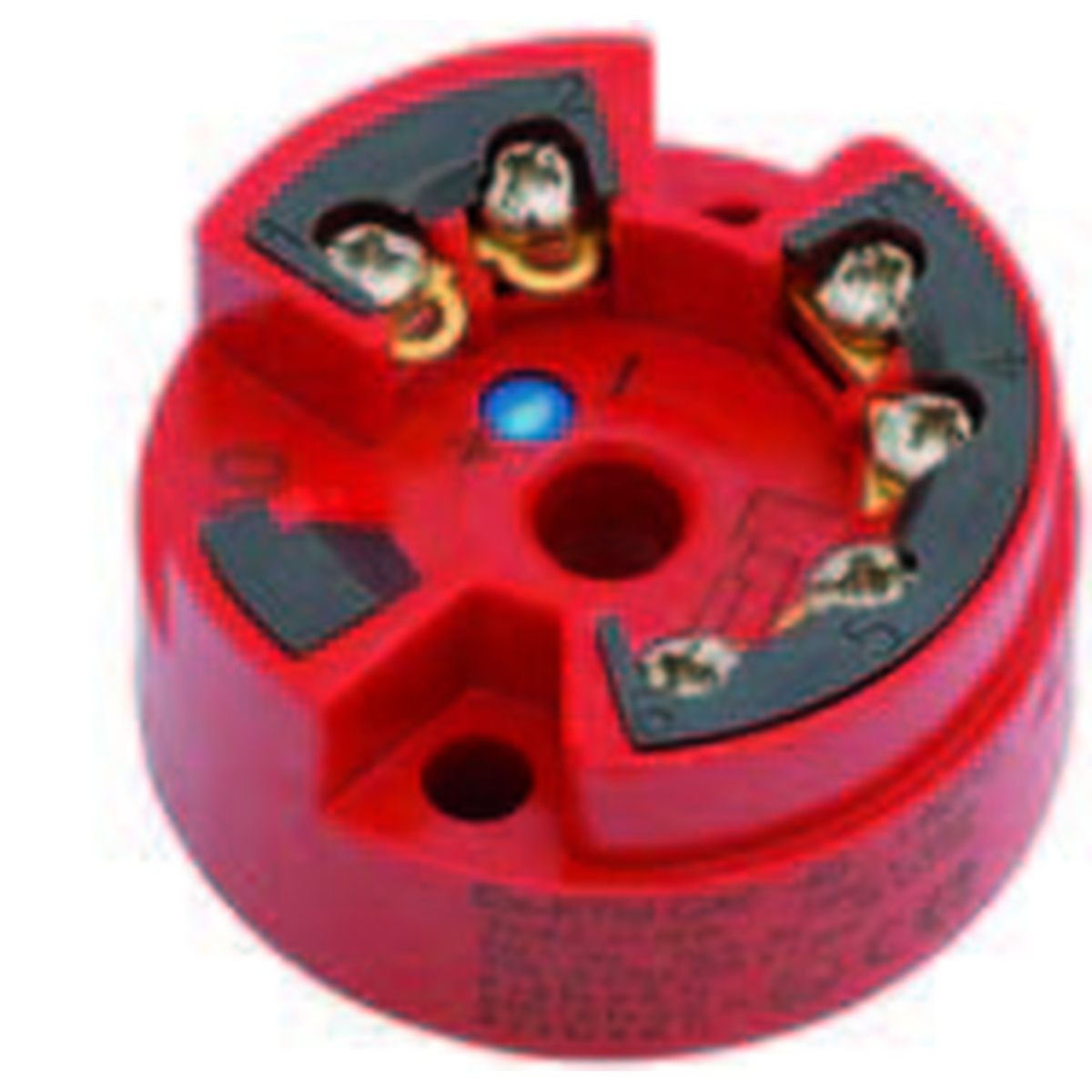

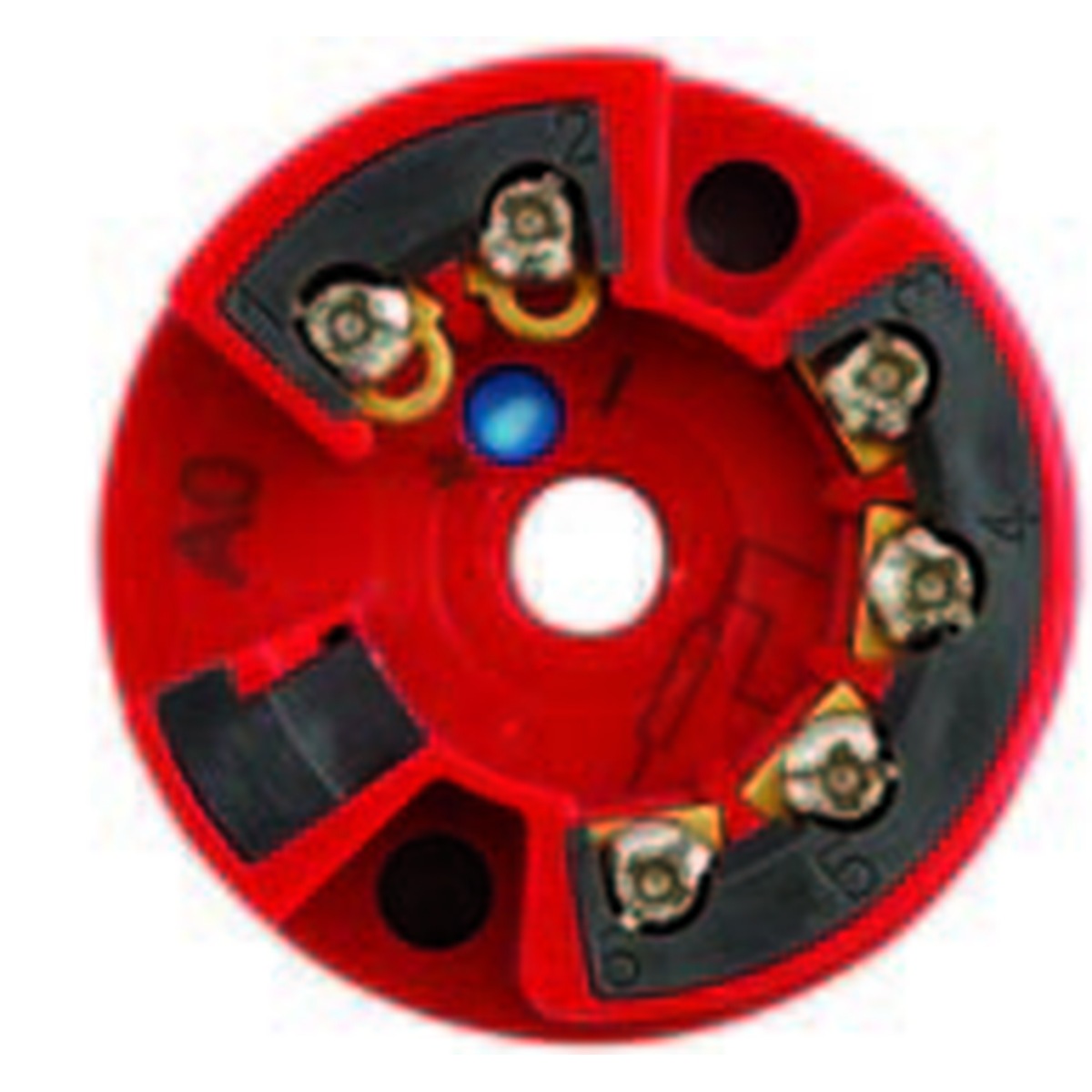

Transcont (Ex) KTM ทรานสมิตเตอร์อุณหภูมิสำหรับ Pt100

Transcont (Ex) KTM เป็นทรานสมิตเตอร์อุณหภูมิแบบติดตั้งใน Connection Head สำหรับเซนเซอร์ Pt100 ทำหน้าที่วัด แปลง และตรวจสอบอุณหภูมิ โดยรองรับช่วงอุณหภูมิ -100°C ถึง +600°C และสามารถกำหนดช่วงการวัดได้ตั้งแต่ 20 K ถึง 700 K

รองรับทั้ง 2-Wire Technology 4–20 mA และ 3-Wire Technology 0–10 V โดยรุ่น 2 สายสามารถเลือกติดตั้ง PNP Switching Output แบบปรับตั้งค่าได้ ช่วยลดความจำเป็นในการใช้อุปกรณ์ประเมินผลแยกต่างหากในหลายการใช้งาน

ตัวทรานสมิตเตอร์สามารถติดตั้งใน Connection Head แบบ Form B หรือ Field Housing และออกแบบให้ติดตั้งร่วมกับ Pt100 ได้ง่าย เหมาะสำหรับงานวัดอุณหภูมิในระบบอุตสาหกรรม รวมถึงพื้นที่ที่มีความเสี่ยงจากการระเบิด

คุณสมบัติหลัก

• รองรับเซนเซอร์ Pt100
• ช่วงอุณหภูมิใช้งาน -100°C ถึง +600°C
• กำหนดช่วงการวัดได้ตั้งแต่ 20 K ถึง 700 K
• เอาต์พุต 4–20 mA แบบ 2 สาย
• รองรับ PNP Switching Output แบบปรับตั้งค่าได้ในรุ่น 2 สาย
• เอาต์พุต 0–10 V แบบ 3 สาย
• รองรับการต่อ Pt100 แบบ 2 สาย หรือ 3 สาย
• มีระบบ ตรวจจับ Sensor Break
• ติดตั้งง่ายใน Connection Head Form B
• รองรับการติดตั้งใน Field Housing
• มีช่วงการวัดมาตรฐานให้เลือก 12 ช่วง หรือกำหนดช่วงตามความต้องการของลูกค้า

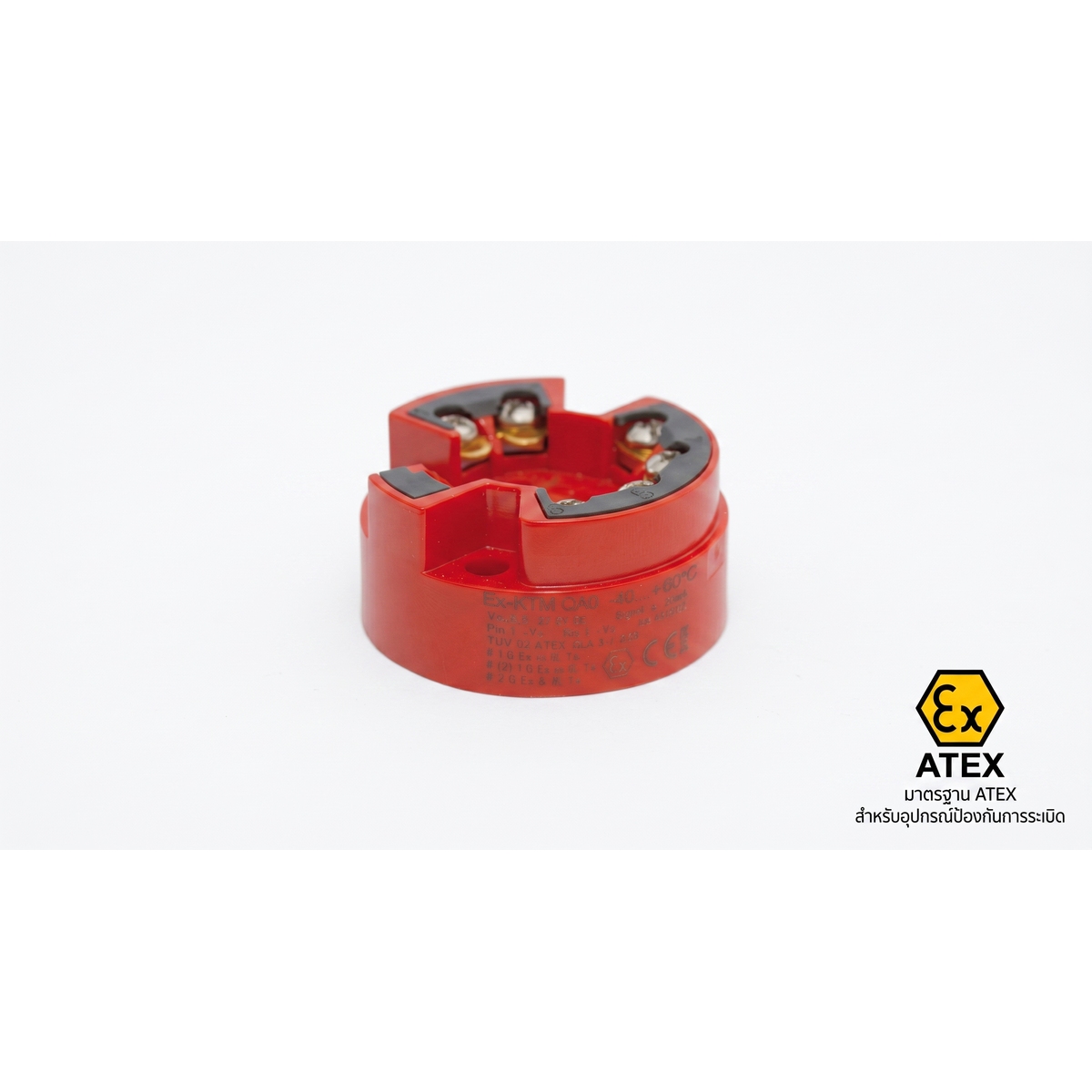

• รองรับการใช้งานในพื้นที่อันตรายตามมาตรฐาน ATEX
• เอาต์พุตได้รับการออกแบบให้รองรับการแจ้งเตือนเมื่อเซนเซอร์ขาดหรือเกิดการลัดวงจร

การทำงาน

Transcont KTM รับสัญญาณจาก Pt100 ซึ่งค่าความต้านทานจะเปลี่ยนแปลงตามอุณหภูมิ ตัวทรานสมิตเตอร์จะประมวลผลและ Linearize สัญญาณจาก Pt100 ก่อนแปลงเป็นสัญญาณเอาต์พุตสำหรับนำไปใช้งานกับระบบควบคุมหรือระบบแสดงผล

สำหรับรุ่น 2-Wire 4–20 mA สามารถเลือกใช้ PNP Switching Output ที่ปรับตั้งค่าได้ ช่วยให้สามารถตรวจสอบหรือควบคุมอุณหภูมิได้โดยไม่จำเป็นต้องใช้อุปกรณ์ประเมินผลเพิ่มเติมในบางระบบ

นอกจากนี้ยังมีระบบตรวจสอบความผิดปกติของเซนเซอร์ หากเกิด Sensor Break ระบบจะแจ้งสถานะผิดปกติผ่านเอาต์พุต โดยสัญญาณจะเพิ่มขึ้นเป็น 21.7 mA หรือ 10.85 V ตามรูปแบบเอาต์พุตที่เลือก ส่วนกรณี Sensor Short Circuit สัญญาณจะลดลงเป็น 3.55 mA หรือ 0 V

การประยุกต์ใช้งาน

• ระบบวัดและควบคุมอุณหภูมิในกระบวนการผลิต
• เครื่องจักรและระบบอุตสาหกรรม
• ระบบควบคุมกระบวนการ Process Control
• ระบบทำความร้อนและทำความเย็น
• ถัง กระบวนการผลิต และระบบท่อ
• งานวัดอุณหภูมิที่ต้องการส่งสัญญาณ 4–20 mA หรือ 0–10 V
• งานที่ต้องการตรวจสอบ Sensor Break
• งานวัดอุณหภูมิในพื้นที่อันตรายหรือพื้นที่เสี่ยงต่อการระเบิด
