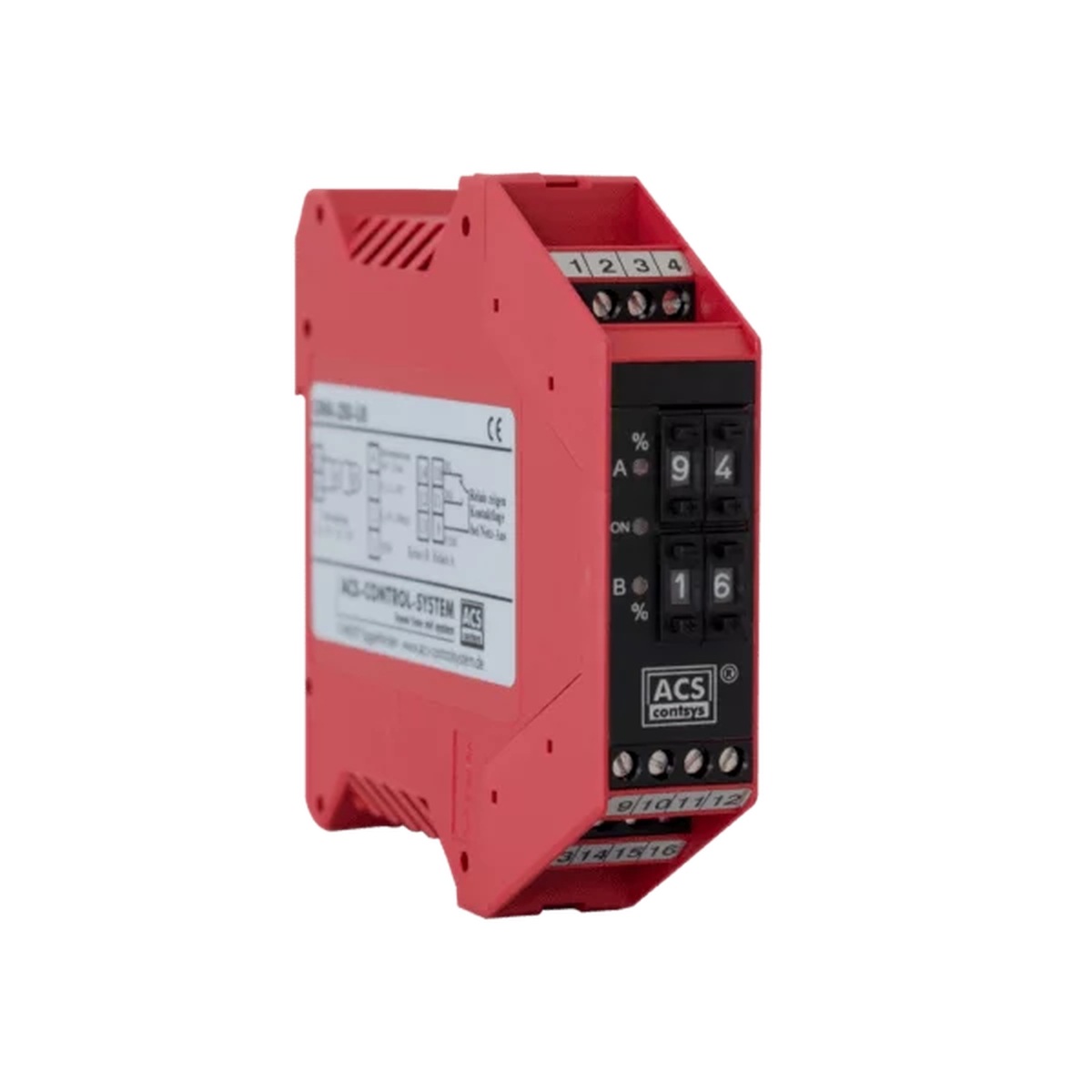

GWA-250-U0 ดิจิทัลสวิตช์ตรวจจับค่าขีดจำกัด 2 จุด

GWA-250-U0 เป็น Digital Dual Limit Value Switch สำหรับตรวจสอบสัญญาณอนาล็อก 0–10 V, 0–20 mA และ 4–20 mA โดยสามารถตั้งค่าจุดสวิตช์ได้สูงสุด 2 จุด พร้อมกับการวัดค่าแบบต่อเนื่อง ทำให้สามารถตรวจสอบและควบคุมกระบวนการได้โดยไม่ต้องติดตั้งอุปกรณ์วัดเพิ่มเติม

จุดสวิตช์ทั้ง 2 จุดสามารถตั้งค่าได้จากด้านหน้าด้วย Pushwheel Switch ในช่วง 0–99% และปรับได้ละเอียดครั้งละ 1% โดยรีเลย์สามารถทำงานเมื่อค่าที่วัดได้ ต่ำกว่าหรือสูงกว่าค่าที่กำหนด

GWA-250-U0 มี Integrated Sensor Supply สำหรับจ่ายไฟให้เซนเซอร์ที่เชื่อมต่อโดยตรง และรองรับแหล่งจ่ายไฟแบบ Wide-Range 20–253 V AC/DC จึงสามารถใช้งานกับระบบไฟฟ้าหลากหลายรูปแบบ

ภายในตัวเครื่องสามารถเลือกชนิดสัญญาณอินพุตและรูปแบบการทำงานของรีเลย์ผ่าน DIP Switch รวมถึงการตั้งค่า Time Delay เพื่อช่วยลดการสวิตช์ที่เกิดจากค่าการวัดที่ผันผวน

คุณสมบัติหลัก

• รองรับสัญญาณอินพุต 0–10 V
• รองรับสัญญาณอินพุต 0–20 mA
• รองรับสัญญาณอินพุต 4–20 mA
• ตรวจจับค่าขีดจำกัดได้ 2 จุด
• ตั้งค่าจุดสวิตช์ได้ 0–99%
• ปรับค่าจุดสวิตช์ละเอียดครั้งละ 1%
• ตั้งค่าได้ง่ายผ่าน Pushwheel Switch
• มี Integrated Sensor Supply สำหรับจ่ายไฟให้เซนเซอร์
• รองรับแหล่งจ่ายไฟแบบ Wide-Range 20–253 V AC/DC
• มีรีเลย์เอาต์พุต 2 ช่อง
• เลือกรูปแบบการทำงานของรีเลย์ได้
• ตั้งค่า Time Delay ได้ 0.4 วินาที หรือ 4 วินาที
• รองรับการควบคุมแบบ Two-Point Control
• สามารถตั้งค่า Hysteresis ได้ 1–99%
• มี LED แสดงสถานะการทำงานและสถานะรีเลย์
• ออกแบบสำหรับติดตั้งบนราง DIN Rail

การประยุกต์ใช้งาน

• ระบบตรวจวัดและควบคุมระดับของเหลว
• ระบบควบคุมปั๊มน้ำ
• ระบบน้ำประปา
• ระบบบำบัดน้ำเสีย
• ระบบควบคุมกระบวนการผลิต
• ตรวจสอบแรงดันหรือสัญญาณควบคุม
• ตรวจสอบสัญญาณอนาล็อกจาก Transmitter
• ระบบควบคุมแบบ Two-Point Control
• งานที่ต้องการตรวจสอบค่าต่ำกว่าและสูงกว่าจุดที่กำหนด

ตัวอย่างการใช้งาน เช่น ควบคุมระดับน้ำในถัง โดยกำหนดให้ปั๊มทำงานเมื่อระดับต่ำกว่า 15% และหยุดเมื่อระดับสูงถึง 95%

การทำงาน

สัญญาณแรงดันหรือกระแสจากเซนเซอร์จะถูกส่งเข้าสู่ GWA-250-U0 และประมวลผลเปรียบเทียบกับค่าขีดจำกัดที่ตั้งไว้

สามารถกำหนดการทำงานของรีเลย์ได้ทั้งแบบทำงานเมื่อค่าการวัด ต่ำกว่าจุดที่กำหนด (Underrun) หรือเมื่อค่า สูงกว่าจุดที่กำหนด (Transgression)

สำหรับค่าการวัดที่มีความผันผวน สามารถเลือก Time Delay 0.4 หรือ 4 วินาที เพื่อช่วยป้องกันการสวิตช์ของรีเลย์จากการเปลี่ยนแปลงของสัญญาณในช่วงเวลาสั้น ๆ

นอกจากนี้ยังสามารถกำหนดให้รีเลย์ทั้ง 2 ช่องทำงานแยกกันตามจุดสวิตช์ของแต่ละช่อง หรือทำงานร่วมกันเป็นระบบ Two-Point Control โดยสามารถกำหนด Hysteresis ได้ตั้งแต่ 1–99%
