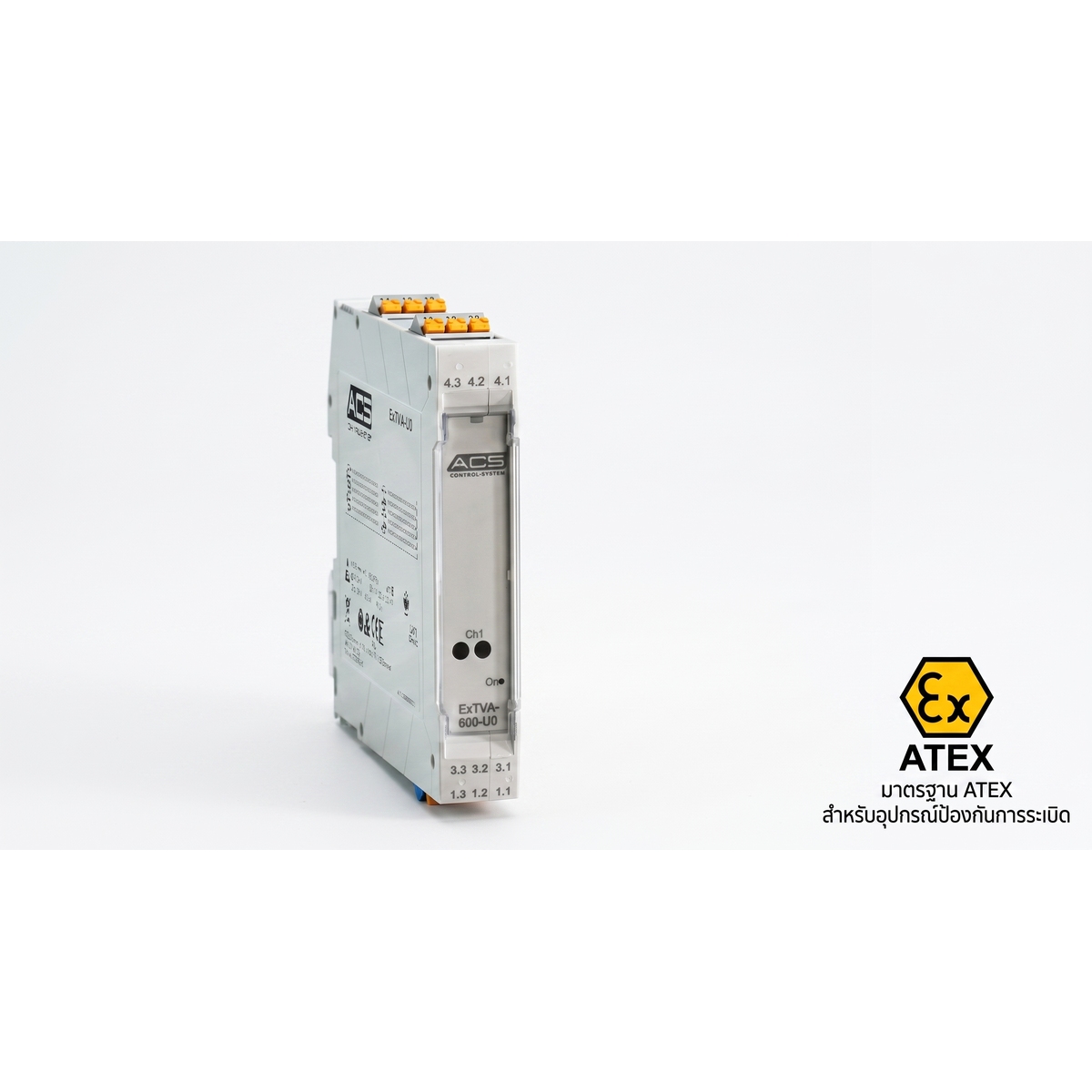

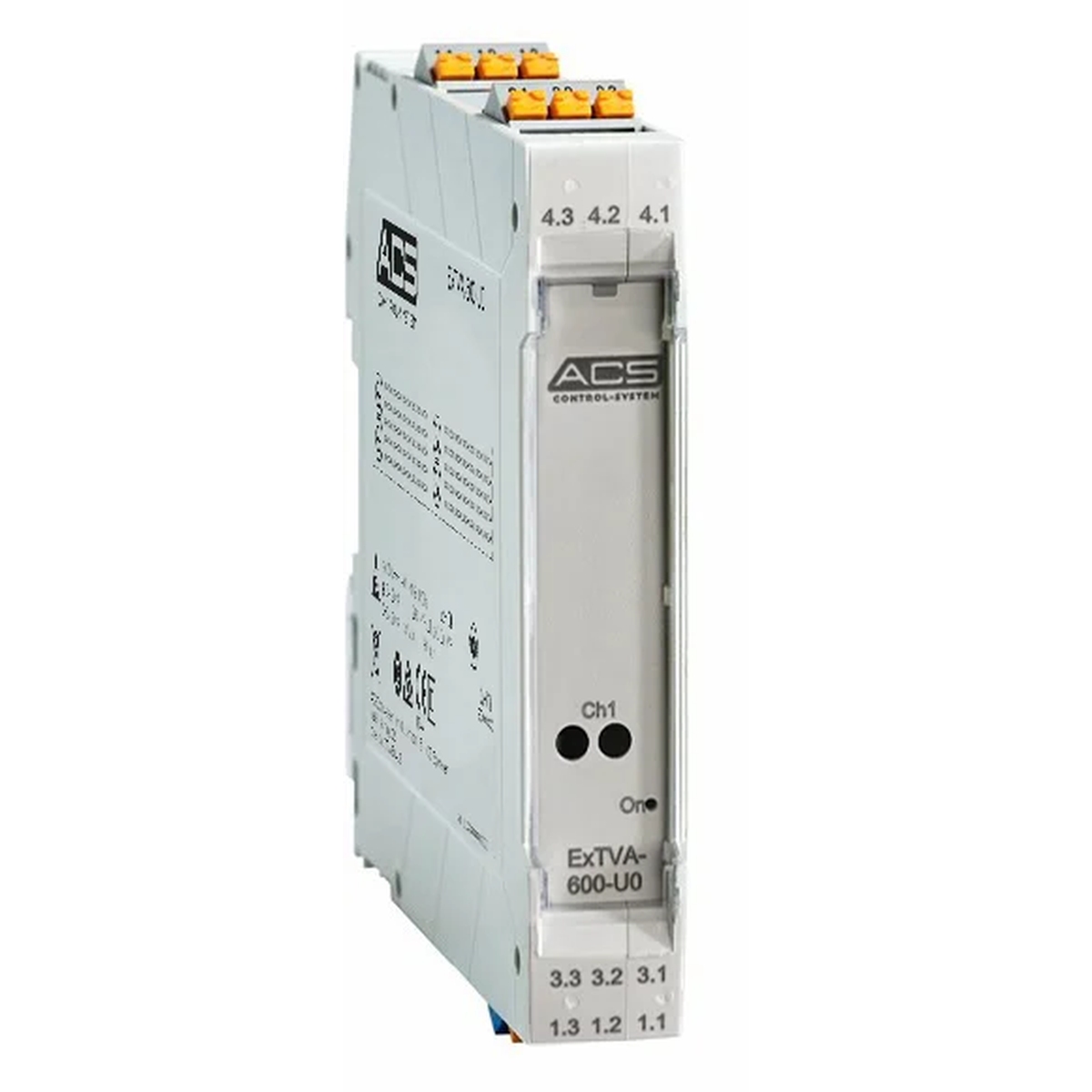

ExTVA-600-U0 ไอโซเลชันแอมพลิไฟเออร์สำหรับสัญญาณ 4–20 mA

ExTVA-600-U0 เป็น Isolation Amplifier แบบ Active Barrier สำหรับส่งผ่านและแยกทางไฟฟ้าของสัญญาณ 0/4–20 mA และ HART จากอุปกรณ์วัดในพื้นที่อันตรายไปยัง PLC, Controller หรืออุปกรณ์ Instrumentation ในพื้นที่ปลอดภัย

ตัวอุปกรณ์รองรับการเชื่อมต่อ 2-Wire หรือ 4-Wire Transmitter โดยมีอินพุตกระแสแบบ Active/Passive และสามารถจ่ายไฟให้กับ 2-Wire Transmitter ได้โดยตรง ช่วยลดความซับซ้อนของระบบและเหมาะสำหรับงานที่ต้องการแยกวงจรเพื่อป้องกัน Ground Loop

ExTVA-600-U0 รองรับการส่งผ่านสัญญาณ HART แบบสองทิศทาง และมีช่องต่อ HART Communication Socket ที่ด้านหน้าอุปกรณ์ ทำให้สามารถเชื่อมต่อ HART Communicator เพื่อ Parameterization ของเซนเซอร์ได้สะดวก

ตัวอุปกรณ์ออกแบบเป็น Housing สำหรับติดตั้งบน DIN Rail ขนาดกะทัดรัด เหมาะกับตู้ควบคุมและระบบ Instrumentation ที่มีพื้นที่จำกัด

คุณสมบัติหลัก

• Isolation Amplifier สำหรับสัญญาณ 0/4–20 mA
• รองรับสัญญาณ HART แบบสองทิศทาง
• แยกวงจรแบบ Galvanic Isolation 3 จุด
• รองรับการจ่ายไฟให้ 2-Wire Transmitter
• รองรับการเชื่อมต่อ Transmitter แบบ 2-Wire และ 4-Wire
• อินพุตกระแสแบบ Active/Passive
• เอาต์พุตสามารถใช้งานแบบ Active หรือ Passive ตาม Configuration
• มี HART Communication Socket สำหรับ Parameterization
• ช่วยลดปัญหา Ground Loop
• ใช้เป็น Active Barrier สำหรับงานพื้นที่อันตราย
• รองรับอุปกรณ์แบบ Intrinsically Safe
• ตัวเครื่องแบบ DIN Rail Housing ขนาดกะทัดรัด
• รองรับแหล่งจ่ายไฟแบบ Wide-Range

การประยุกต์ใช้งาน

• แยกวงจรสัญญาณ 4–20 mA ระหว่างพื้นที่อันตรายและพื้นที่ปลอดภัย
• จ่ายไฟให้ 2-Wire Transmitter
• เชื่อมต่อ Pressure, Level, Flow หรือ Temperature Transmitter ที่มีสัญญาณ 4–20 mA
• ส่งสัญญาณจากพื้นที่ Ex ไปยัง PLC / Controller
• ป้องกันและแก้ไขปัญหา Ground Loop
• ระบบ Instrumentation ในโรงงานอุตสาหกรรม
• ระบบวัดและควบคุมในพื้นที่ที่มีความเสี่ยงจากการระเบิด
• ระบบที่ต้องการส่งผ่านและใช้งาน HART Communication

ข้อมูลทางเทคนิค
