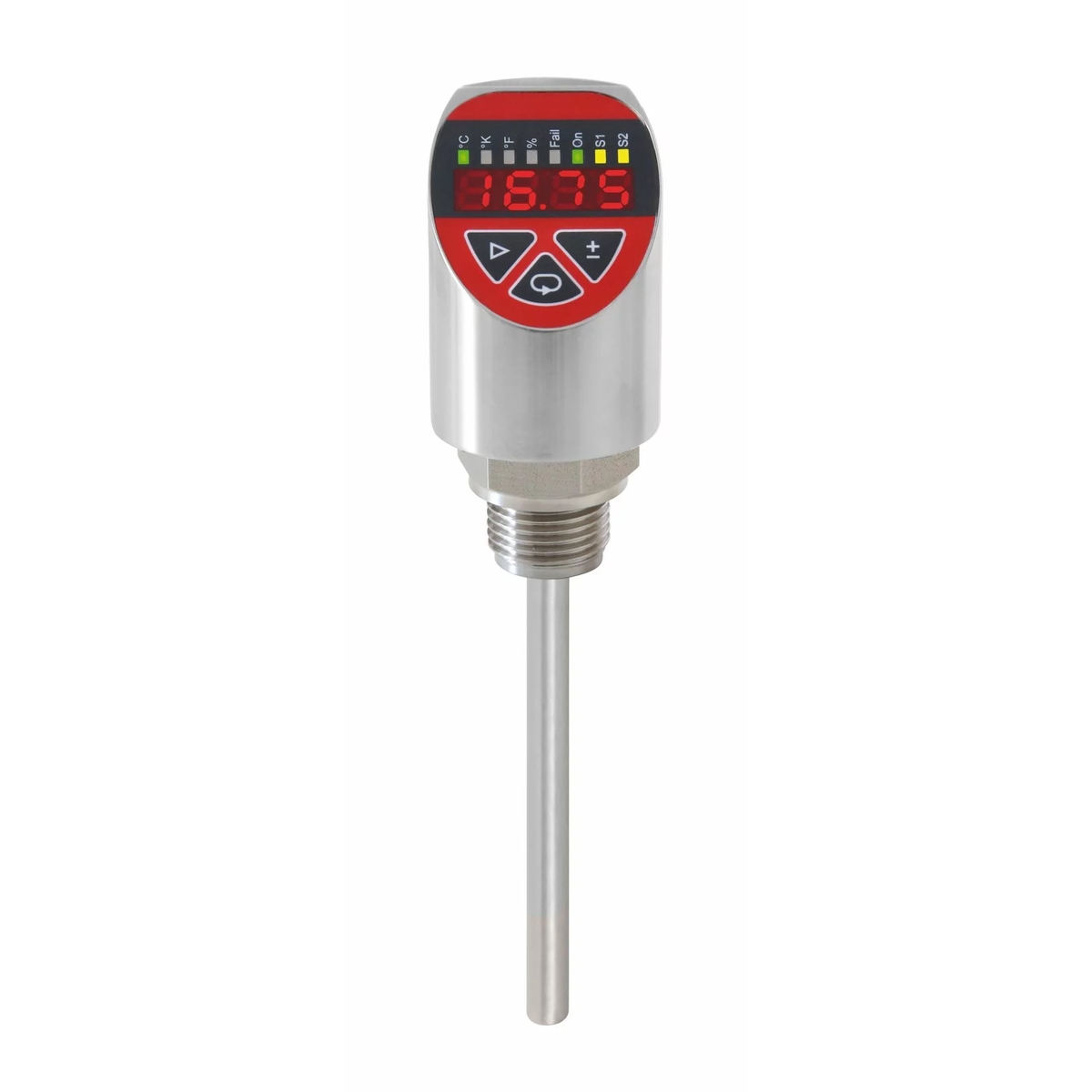

Thermocont® TS4S – เซ็นเซอร์และทรานสมิตเตอร์วัดอุณหภูมิ Pt100 พร้อม Self-Monitoring

Thermocont® TS4S เป็น Temperature Switch และ Temperature Transmitter แบบกะทัดรัด พร้อมวงจรประมวลผลแบบดิจิทัลในตัว สำหรับตรวจสอบ ควบคุม และวัดอุณหภูมิกระบวนการอย่างต่อเนื่อง รองรับการใช้งานกับก๊าซ ไอน้ำ ของเหลว และฝุ่นในงานอุตสาหกรรม

ตัวอุปกรณ์รองรับการวัดอุณหภูมิในช่วงประมาณ -99.9 ถึง +500°C และรองรับแรงดันกระบวนการตามรุ่น โดยมีเอาต์พุตแบบ PNP Switching สูงสุด 2 จุด และ Analog Output 4–20 mA สำหรับส่งสัญญาณอุณหภูมิไปยัง PLC หรือระบบควบคุม

ในรุ่น Single Channel การวัดอุณหภูมิใช้ Pt100 Accuracy Class A ซึ่งให้ความแม่นยำสูงและมีความเสถียรในการวัดระยะยาว

สำหรับรุ่น Dual Channel ระบบสามารถวัดอุณหภูมิแบบขนานด้วย Pt100 Class A และ KTY Semiconductor Sensor ซึ่งเป็นเซ็นเซอร์ที่มีการเชื่อมโยงทางความร้อนร่วมกัน ระบบสามารถตรวจจับการ Drift ของเซ็นเซอร์หรือความผิดปกติของการวัดได้โดยอัตโนมัติ ช่วยเพิ่มความปลอดภัยในการตรวจสอบอุณหภูมิ

หากเซ็นเซอร์ตัวใดตัวหนึ่งเกิดความผิดปกติ ระบบยังสามารถวัดอุณหภูมิต่อเนื่องผ่านเซ็นเซอร์อีกตัวได้ จึงเกิดการทำงานแบบ Redundancy ช่วยเพิ่มความน่าเชื่อถือของระบบ

ค่าการวัดจากเซ็นเซอร์จะถูกแปลงเป็นสัญญาณไฟฟ้าและประมวลผลด้วย Processor ที่มีความละเอียดสูง จากนั้น PNP Switching Output จะทำงานตามค่าที่ตั้งไว้ ส่วน Analog Output สามารถส่งสัญญาณอุณหภูมิแบบ 4–20 mA

การตั้งค่าทำได้โดยใช้ปุ่มควบคุม 3 ปุ่มร่วมกับ LED Display 4 หลัก สามารถตั้งค่าการทำงานของ PNP Output, การแสดงผล และ Analog Output ได้โดยตรงที่ตัวอุปกรณ์

คุณสมบัติหลัก

• ระบบ Self-Monitoring ตรวจสอบความผิดปกติของการวัด
• รองรับเซ็นเซอร์วัดอุณหภูมิ Pt100 Class A
• รุ่น Dual Channel รองรับการวัดด้วย Pt100 + KTY แบบขนาน
• รองรับการทำงานแบบ Redundancy เมื่อเซ็นเซอร์ตัวใดตัวหนึ่งขัดข้อง
• ช่วงอุณหภูมิกระบวนการสูงสุด -100 ถึง +500°C ขึ้นอยู่กับรุ่น
• รองรับ PNP Switching Output สูงสุด 2 จุด
• รองรับ Analog Output 4–20 mA
• สามารถตั้งค่าและโปรแกรมที่ตัวอุปกรณ์ได้
• ใช้ปุ่มควบคุม 3 ปุ่มสำหรับการตั้งค่า
• มี LED Display 4 หลัก แสดงค่าการวัดและการตั้งค่า
• รองรับแรงดันกระบวนการสูงสุด 100 bar ขึ้นอยู่กับรุ่น
• มีระบบป้องกันการต่อไฟกลับขั้ว
• PNP Output รองรับกระแสสูงสุด 200 mA และมีระบบป้องกันการลัดวงจร
• รองรับการใช้งานกับก๊าซ ไอน้ำ ของเหลว และฝุ่น
• มี Sensor Tube และ Process Connection จาก Stainless Steel
• Surface Quality Ra < 0.8 µm
• ระดับการป้องกัน IP65 / IP67 ตามรุ่น

การประยุกต์ใช้งาน

• เครื่องจักรและระบบวิศวกรรมโรงงาน
• ระบบปรับอากาศและทำความเย็น (HVAC)
• ระบบไฮดรอลิก
• ระบบนิวแมติก
• อุตสาหกรรมกระบวนการผลิต
• เทคโนโลยีสิ่งแวดล้อม
• ระบบตรวจสอบและควบคุมอุณหภูมิของก๊าซ
• ระบบวัดอุณหภูมิของไอน้ำ
• ระบบวัดอุณหภูมิของของเหลว
• งานที่ต้องการตรวจสอบอุณหภูมิอย่างต่อเนื่อง
• ระบบที่ต้องการแจ้งเตือนหรือสั่งงานเมื่ออุณหภูมิถึงค่าที่กำหนด
• ระบบที่ต้องการสัญญาณ Analog 4–20 mA สำหรับเชื่อมต่อ PLC หรือระบบควบคุม
