Compact Pt100 Temperature Sensor 50...150°C เซ็นเซอร์วัดอุณหภูมิ Pt100 แบบกะทัดรัด รุ่น Thermocont® TK

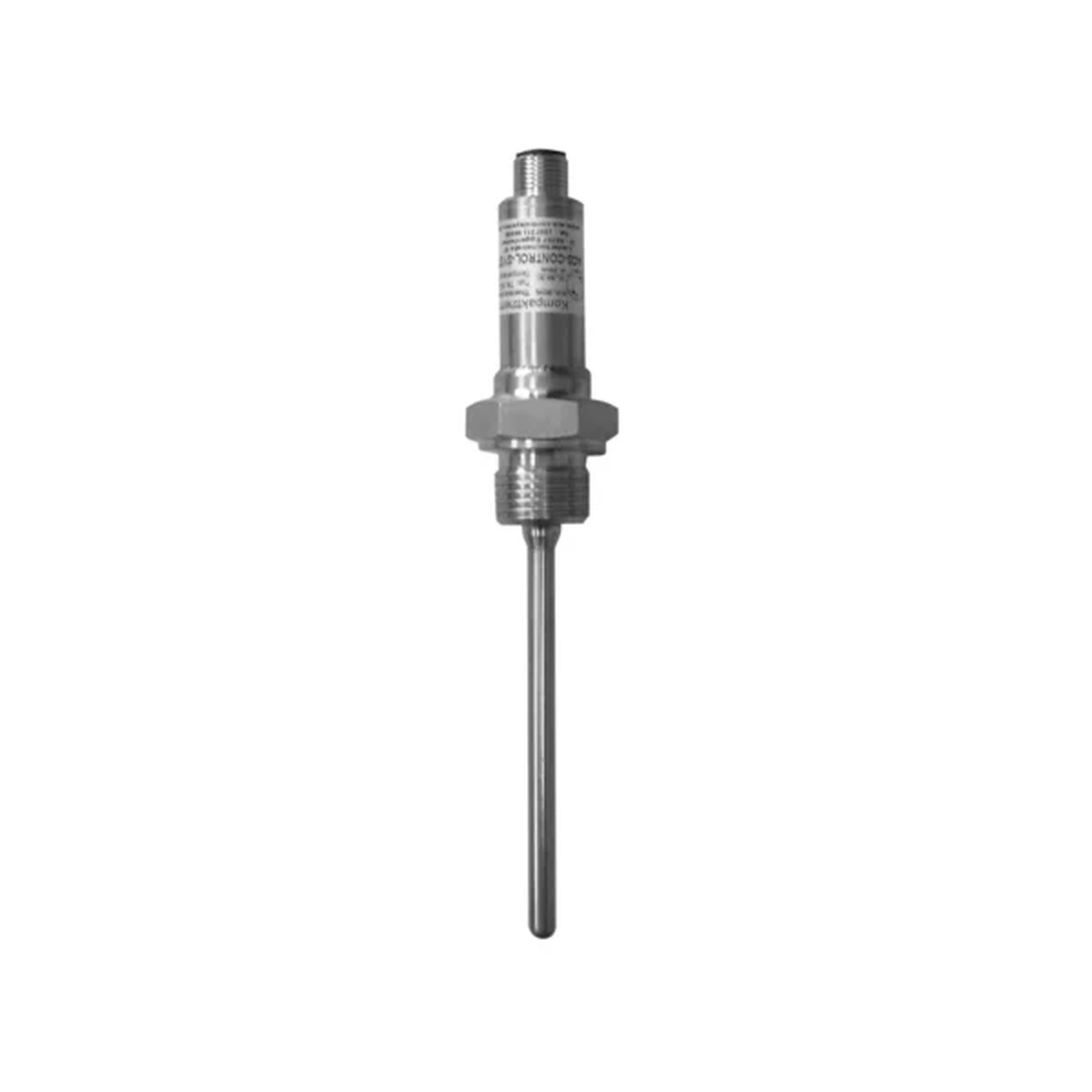

Thermocont® TKThermocont® TK – เซ็นเซอร์วัดอุณหภูมิ Pt100 แบบกะทัดรัด
Thermocont® TK เป็น Compact Thermometer สำหรับวัดอุณหภูมิในช่วง -50 ถึง +150°C เหมาะสำหรับติดตั้งในระบบท่อและภาชนะบรรจุ โดยออกแบบให้มีขนาดกะทัดรัด ติดตั้งง่าย และเหมาะกับทั้งงานอุตสาหกรรมทั่วไปและพื้นที่ที่ต้องการการออกแบบแบบ Hygienic
ตัวเซ็นเซอร์ใช้ Pt100 Class A ตาม IEC 60751 ให้ความแม่นยำและความเสถียรในการวัดสูง พร้อมวงจรอิเล็กทรอนิกส์แบบ 2-wire 4–20 mA ในตัว สามารถส่งสัญญาณอุณหภูมิไปยัง PLC, Controller หรือระบบควบคุมได้โดยตรง
Thermocont® TK รองรับแหล่งจ่ายไฟ 10–35 V DC พร้อมระบบป้องกันการต่อกลับขั้ว และมี M12 Connector สำหรับการเชื่อมต่อทางไฟฟ้า โดยตัวเซ็นเซอร์ผลิตจาก Stainless Steel และมีระดับการป้องกัน IP66/67
นอกจากรุ่นมาตรฐานที่มีเอาต์พุต 4–20 mA แล้ว ยังสามารถเลือก Direct Pt100 4-wire Output ได้ตาม Option ทำให้สามารถนำสัญญาณ Pt100 ไปต่อกับอุปกรณ์วัดหรือ Controller ที่รองรับ RTD โดยตรง
ด้วยตัวเลือก Process Connection, ขนาดเส้นผ่านศูนย์กลาง Sensor, ความยาว Sensor รวมถึงรูปแบบที่มี Neck หรือออกแบบให้ลด Peak ทำให้ Thermocont® TK สามารถปรับให้เหมาะกับสภาพการติดตั้งและกระบวนการใช้งานที่หลากหลาย
คุณสมบัติหลัก
- ดีไซน์กะทัดรัด ติดตั้งง่าย
- ใช้ Pt100 Class A ตาม IEC 60751
- ช่วงการทำงาน -50 ถึง +150°C
- วงจรอิเล็กทรอนิกส์ 2-wire 4–20 mA ในตัว
- รองรับ Direct Pt100 4-wire Output เป็น Option
- ความแม่นยำของ Signal Converter 0.1 K หรือ 0.08%
- Long-term Drift ต่ำสุด ≤ ±0.1 K หรือ 0.05% FS/year
- ใช้ตัวเรือน Stainless Steel
- รองรับ M12 Connector
- ระดับการป้องกัน IP66/67
- รองรับ Process Connection หลายรูปแบบ
- สามารถเลือกขนาด Sensor Diameter และ Sensor Length ได้
- มีตัวเลือกแบบมี Neck
- มี Hygienic Design สำหรับงานที่ต้องการความสะอาด
- แหล่งจ่ายไฟ 10–35 V DC
- มีระบบป้องกันการต่อกลับขั้ว
- เหมาะสำหรับการติดตั้งในท่อและถัง
การประยุกต์ใช้งาน
- ระบบวัดอุณหภูมิในท่อ
- ระบบวัดอุณหภูมิในถังและภาชนะ
- กระบวนการผลิตในโรงงานอุตสาหกรรม
- ระบบควบคุมอุณหภูมิ
- ระบบ Automation และ PLC
- งานอุตสาหกรรมทั่วไป
- งานที่ต้องการสัญญาณ Analog 4–20 mA
- งานที่ต้องการ Direct Pt100 4-wire
- งานที่ต้องการเซ็นเซอร์ขนาดกะทัดรัด
- งานในพื้นที่ที่ต้องการ Hygienic Design
- ระบบที่ต้องการติดตั้งและถอดเปลี่ยนเซ็นเซอร์ได้สะดวก
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
|---|---|
| รุ่น | Thermocont® TK |
| ประเภท | Compact Thermometer |
| Sensor Element | Pt100 Class A |
| มาตรฐาน | IEC 60751 |
| ช่วงการวัด / Operating Temperature | -50 ถึง +150°C |
| Ambient Temperature | -40 ถึง +85°C |
| Standard Output | 4–20 mA |
| รูปแบบ Output | 2-wire Electronic |
| Direct Pt100 Output | Pt100 4-wire (Option) |
| Power Supply | 10–35 V DC |
| การป้องกันการต่อกลับขั้ว | มี |
| Accuracy – Signal Converter | 0.1 K หรือ 0.08% |
| Long-term Drift | ≤ ±0.1 K หรือ 0.05% FS/year (ไม่สะสม) |
| Electrical Connection | M12 Connector |
| Protection Class | IP66/67 |
| Housing Material | Stainless Steel |
| Process Connection | มีหลายรูปแบบให้เลือก |
| Sensor Diameter | มีหลายขนาดให้เลือก |
| Sensor Length | มีหลายความยาวให้เลือก |
| Neck Version | มีให้เลือก |
| Hygienic Design | รองรับ |
| EMC Compatibility | Equipment Class B, Industrial Sector ตาม EN/IEC 61326 |
