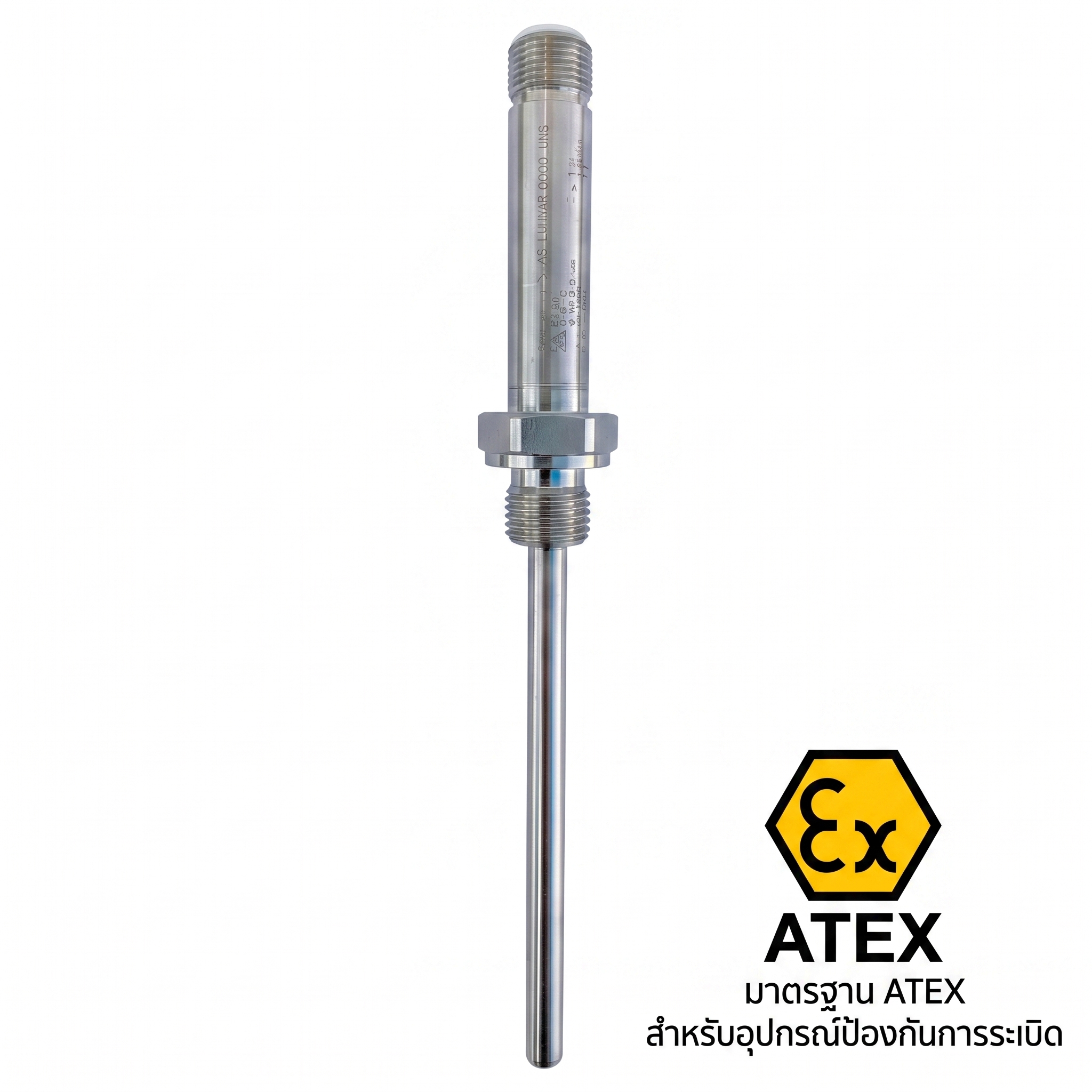

Compact Temperature Sensor Pt100/Pt1000 -50...+200°C เซ็นเซอร์วัดอุณหภูมิแบบกะทัดรัด Pt100/Pt1000 รุ่น THERMOCONT® TK4SS
THERMOCONT® TK4SSTHERMOCONT® TK4SS – เซ็นเซอร์วัดอุณหภูมิ Pt100/Pt1000 แบบกะทัดรัด
THERMOCONT® TK4SS เป็นเซ็นเซอร์วัดอุณหภูมิแบบกะทัดรัดสำหรับงานอุตสาหกรรมทั่วไปและงานที่ต้องการการตอบสนองที่รวดเร็ว โดยเฉพาะพื้นที่ติดตั้งจำกัดและกระบวนการที่มีอุณหภูมิสูง
ตัวเซ็นเซอร์ใช้ Platinum Resistance Sensor Pt100 หรือ Pt1000 ตาม IEC 60751 โดยอุณหภูมิของกระบวนการจะถูกส่งผ่าน Sensor Tube ไปยัง Thin-film Platinum Sensor โดยตรง เมื่ออุณหภูมิเปลี่ยนแปลง ค่าความต้านทานของเซ็นเซอร์จะเปลี่ยนตาม และสามารถส่งต่อเป็นสัญญาณเอาต์พุตผ่าน Transmitter Electronics ที่เลือกใช้งานได้
รองรับการวัด ก๊าซ ไอระเหย ของเหลว และฝุ่น พร้อมช่วงการวัดให้เลือกตั้งแต่ -50 ถึง +200°C หรือ -58 ถึง +392°F ตามรุ่น
TK4SS มีขนาดกะทัดรัด โดย Sensor Tube มีเส้นผ่านศูนย์กลางเพียง Ø6 mm และสามารถเลือกความยาวหัววัดได้ตั้งแต่ 30 ถึง 300 mm ตามการกำหนดค่า เหมาะสำหรับพื้นที่ติดตั้งที่มีข้อจำกัดด้านขนาด
ตัวเซ็นเซอร์มีความแม่นยำตาม Pt Class A – IEC 60751 โดยรุ่น Xcellence สามารถให้ความแม่นยำสูงสุด ≤ ±0.15 K พร้อม Linearization Protocol สำหรับงานที่ต้องการตรวจสอบคุณภาพการวัด
รองรับการเชื่อมต่อและสัญญาณหลายรูปแบบ ได้แก่ Pt100, Pt1000, 4–20 mA พร้อม FSK Interface, RS485 Modbus-RTU และ IO-Link ทำให้สามารถเชื่อมต่อกับ PLC, ระบบควบคุม และระบบ Automation ได้หลากหลาย
ตัวเรือนและ Process Connection ผลิตจาก CrNi Stainless Steel และมี Process Connection ให้เลือกหลายรูปแบบ เช่น เกลียว G¼", G½", NPT, Dairy Fitting, Clamp และ Varivent เพื่อให้เหมาะกับระบบท่อและกระบวนการผลิตแต่ละประเภท
คุณสมบัติหลัก
- ดีไซน์กะทัดรัด เหมาะกับพื้นที่ติดตั้งจำกัด
- ใช้ Platinum Resistance Sensor Pt100 / Pt1000
- Sensor ตามมาตรฐาน IEC 60751
- ช่วงการวัดสูงสุด -50 ถึง +200°C
- รองรับอุณหภูมิสูงสุด +200°C
- Response Time <2 วินาที
- Sensor Tube ขนาด Ø6 mm
- ความแม่นยำมาตรฐาน Pt Class A
- รุ่น Xcellence มีความแม่นยำสูงสุด ≤ ±0.15 K
- มี Linearization Protocol สำหรับรุ่น Xcellence
- รองรับ Output 4–20 mA + FSK
- รองรับ RS485 Modbus-RTU
- รองรับ IO-Link
- รองรับ Pt100 / Pt1000 แบบ 4-wire
- ตัวเรือนและ Process Connection ทำจาก CrNi Stainless Steel
- มี Process Connection ให้เลือกหลายรูปแบบ
- รองรับ M12x1 Electrical Connection
- มี Process Seal ให้เลือกทั้ง FKM/FPM FDA และ EPDM FDA
- มี Neck Tube ให้เลือก 35 mm หรือกำหนดความยาวได้
- เหมาะสำหรับก๊าซ ไอระเหย ของเหลว และฝุ่น
- มีระดับการป้องกันสูงตามรุ่น
- รองรับการใช้งานในพื้นที่ตามข้อกำหนด ATEX/IECEx
การประยุกต์ใช้งาน
- ระบบวัดอุณหภูมิในกระบวนการอุตสาหกรรม
- เครื่องจักรและระบบ Automation
- ระบบควบคุมกระบวนการผลิต
- การวัดอุณหภูมิก๊าซ
- การวัดอุณหภูมิไอระเหย
- การวัดอุณหภูมิของเหลว
- การวัดอุณหภูมิในระบบที่มีฝุ่น
- ระบบท่อและกระบวนการผลิต
- งานที่มีพื้นที่ติดตั้งจำกัด
- งานที่ต้องการ Response Time ที่รวดเร็ว
- งานที่ต้องการความแม่นยำสูง
- ระบบที่เชื่อมต่อกับ PLC ผ่าน 4–20 mA
- ระบบ Industrial Communication ผ่าน RS485 Modbus-RTU
- ระบบที่รองรับ IO-Link
- งานอุตสาหกรรมอาหารและกระบวนการที่ต้องการ Process Connection แบบ Clamp, Dairy หรือ Varivent
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
|---|---|
| รุ่น | THERMOCONT® TK4SS |
| ประเภท | Compact Temperature Sensor |
| Measuring Element | Pt100 / Pt1000 Platinum Resistance Sensor |
| มาตรฐาน Sensor | IEC 60751 |
| Accuracy Class | Pt Class A |
| ช่วงการวัด | 0 ถึง +50°C / 0 ถึง +100°C / 0 ถึง +150°C / 0 ถึง +200°C |
| ช่วงการวัดเพิ่มเติม | -50 ถึง +50°C / -50 ถึง +100°C / -50 ถึง +150°C / -50 ถึง +200°C |
| ช่วงอุณหภูมิสูงสุด | -50 ถึง +200°C (-58 ถึง +392°F) |
| ความแม่นยำ | ≤ ±(0.25 K + 0.002 × |T|) |
| ความแม่นยำรุ่น Xcellence | ≤ ±0.15 K |
| Response Time | <2 วินาที |
| Sensor Tube Diameter | Ø6 mm |
| Sensor Length L1 | 30 / 50 / 100 / 150 / 200 mm และความยาวอื่น ≤300 mm |
| Neck Tube | ไม่มี / 35 mm / ความยาว L2 ตามการกำหนดค่า |
| Neck Tube Length L2 | 50–200 mm |
| Process Connection | ไม่มี / G¼" / G½" / NPT ¼" / NPT ½" |
| Process Connection เพิ่มเติม | G½" Front-flush O-Ring, PN40 / G½" Metallic Sealing, PN40 |
| Dairy Connection | DIN 11851 – DN25, PN40 |
| Clamp Connection | DIN 32676 – DN25–40 / 1"–1½", ISO 2852 – DN25–38, PN25 |
| Varivent | Varivent F – DN25–32 (1"–1¼"), Ø50 mm, PN40 |
| Process Connection Material | CrNi Stainless Steel |
| Connection Housing | CrNi Stainless Steel |
| Process Seal | ไม่มี / FKM/FPM – FDA / EPDM – FDA |
| Electrical Connection | M12x1 A |
| Output – Sensor | Pt100 Class A, 4-wire / Pt1000 Class A, 4-wire |
| Output – Transmitter | 4–20 mA + FSK, 2-wire |
| Digital Communication | RS485 Modbus-RTU, 4-wire |
| Digital Communication | IO-Link, 0/4–20 mA / 2 × S-out PNP, 4-wire |
| Measuring Media | ก๊าซ, ไอระเหย, ของเหลว และฝุ่น |
| Housing | Stainless Steel |
| Protection Class | IP69K / IP67 |
| Authorization | ATEX / IECEx |
