Resistance Thermometer Pt100/Pt1000 -70...300°C เซ็นเซอร์วัดอุณหภูมิ Pt100/Pt1000 รุ่น PTZ

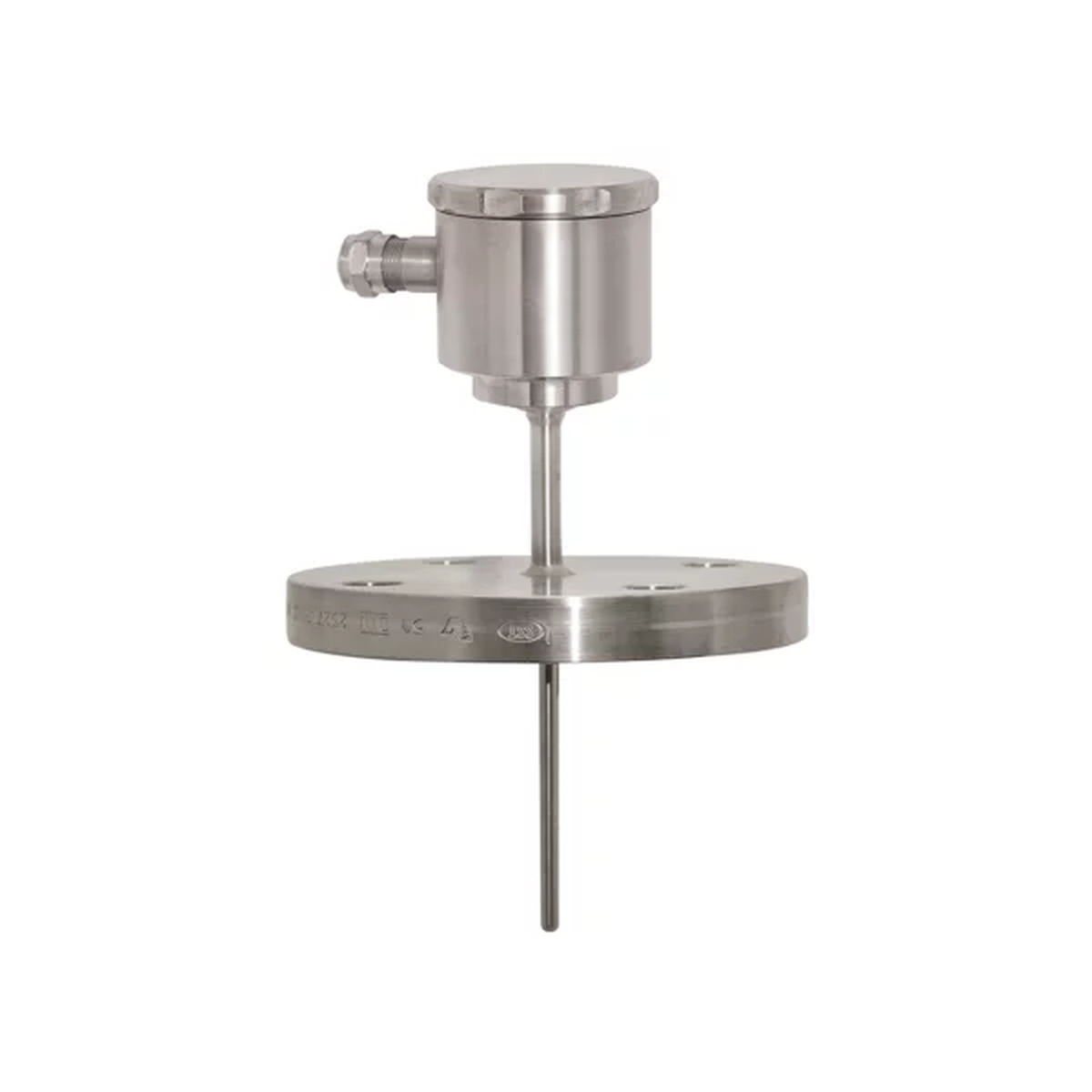

PTZPTZ – เซ็นเซอร์วัดอุณหภูมิ Pt100/Pt1000 ทนกรดและด่าง
PTZ เป็น Resistance Thermometer สำหรับวัดอุณหภูมิในกระบวนการอุตสาหกรรม ออกแบบให้เหมาะกับงานที่ต้องการความทนทานต่อ กรดและด่าง โดยมี Flange และ Sensor พร้อมการเคลือบพิเศษเพื่อเพิ่มความเหมาะสมสำหรับสภาพแวดล้อมที่มีสารกัดกร่อน
PTZ ใช้ Platinum Resistance Element แบบ Pt100/Pt1000 โดย Pt100 มีค่าความต้านทาน nominal 100 Ohms ที่ 0°C และรองรับ Accuracy Class AA, A และ B ตาม IEC 60751 ให้ความแม่นยำและความสามารถในการทำซ้ำของผลการวัดที่ดี
Sensing Element ถูกฝังภายใน Protective Tube ด้วย Magnesium Oxide (MgO) และซีลปิดอย่างแน่นหนา ช่วยให้ถ่ายเทความร้อนได้ดีและเพิ่มการป้องกันแรงสั่นสะเทือน
จุดเด่นของ PTZ คือ Measuring Insert สามารถถอดเปลี่ยนแยกได้ ช่วยให้สะดวกต่อการบำรุงรักษาและเปลี่ยน Sensor โดยไม่จำเป็นต้องเปลี่ยนชุดเซ็นเซอร์ทั้งหมด
ช่วงการวัดมาตรฐานอยู่ที่ -70 ถึง +300°C และสามารถเลือกเวอร์ชันสำหรับอุณหภูมิสูง +500°C / +600°C, รุ่นอุณหภูมิต่ำ, วัสดุพิเศษ, Process Connection พิเศษ และรุ่น OEM ได้ตามคำขอ
คุณสมบัติหลัก
- ทนต่อกรดและด่าง
- Flange และ Sensor มีการเคลือบพิเศษ
- Measuring Insert สามารถถอดเปลี่ยนแยกได้
- รองรับ Platinum Resistance Element แบบ Pt100 / Pt1000
- Pt100 มีค่าความต้านทาน nominal 100 Ohms ที่ 0°C
- Accuracy Class AA, A และ B ตาม IEC 60751
- ช่วงการวัดมาตรฐาน -70 ถึง +300°C
- รองรับช่วง -70 ถึง +500°C และ -70 ถึง +600°C ตามคำขอ
- มีรุ่นสำหรับอุณหภูมิต่ำตามคำขอ
- Sensing Element ฝังด้วย Magnesium Oxide (MgO)
- Protective Tube ซีลแน่น ช่วยเพิ่มการถ่ายเทความร้อนและป้องกันแรงสั่นสะเทือน
- รองรับการต่อแบบ 2-wire, 3-wire และ 4-wire
- รองรับ 1 × Pt100, 2 × Pt100 และ 3 × Pt100
- รองรับ Head Transmitter
- รองรับเอาต์พุต 4–20 mA / 0–10 V
- รองรับ Transmitter แบบ Standard, Ex และ Profibus
- รองรับ LEMO Plug และ M12 Plug
- มีวัสดุและ Process Connection แบบพิเศษตามคำขอ
- รองรับรุ่น OEM
การประยุกต์ใช้งาน
- งานวัดอุณหภูมิในกระบวนการอุตสาหกรรม
- กระบวนการที่มีกรดหรือด่าง
- งานวัดอุณหภูมิของสื่อที่มีฤทธิ์กัดกร่อน
- ระบบท่อและกระบวนการผลิตที่ต้องการ Sensor เคลือบพิเศษ
- อุตสาหกรรมเคมีและกระบวนการที่เกี่ยวข้องกับสารกัดกร่อน
- ระบบที่ต้องการเปลี่ยน Measuring Insert แยกจากชุดเซ็นเซอร์
- งานที่ต้องการ Resistance Thermometer ที่มีความแม่นยำและความน่าเชื่อถือสูง
- ระบบที่ต้องการส่งสัญญาณไปยัง PLC หรือระบบควบคุมผ่าน Head Transmitter
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
|---|---|
| รุ่น | PTZ |
| ประเภท | Resistance Thermometer |
| Measuring Element | Pt100 / Pt1000 |
| Pt100 Nominal Resistance | 100 Ohms ที่ 0°C |
| ช่วงการวัดมาตรฐาน | -70 ถึง +300°C |
| ช่วงการวัด | -70 ถึง +500°C (ตามคำขอ) |
| ช่วงการวัด | -70 ถึง +600°C (ตามคำขอ) |
| รุ่นอุณหภูมิต่ำ | มีให้เลือกตามคำขอ |
| Accuracy Class | AA, A, B ตาม IEC 60751 |
| 1 × Pt100 | 2-wire, 3-wire, 4-wire |
| 2 × Pt100 | 2 × 2-wire, 2 × 3-wire |
| 3 × Pt100 | 3 × 2-wire |
| Measuring Insert | ถอดเปลี่ยนได้ |
| Head Transmitter | รองรับ |
| Transmitter Output | 4–20 mA / 0–10 V |
| Transmitter | Standard, Ex, Profibus และอื่น ๆ ตามคำขอ |
| Connection | Terminal Compartment |
| Housing | Aluminium, Plastic หรือ Stainless Steel |
| สายเคเบิล | PTFE Shielded, Silicone, PVC, Glass Silk พร้อม Steel Mesh |
| หัวต่อ | LEMO Plug, M12 Plug และอื่น ๆ ตามคำขอ |
| Protective Tube | Seamless Stainless Steel 1.4571 (AISI 316Ti) |
| Flange / Process Connection | Stainless Steel 1.4571 (AISI 316Ti) พร้อมการเคลือบพิเศษ |
| Sensor | มีการเคลือบพิเศษ |
| Housing Material | Aluminium, CrNi-Steel, PP-Polypropylene, POM-Polyoxymethylene |
| วัสดุพิเศษ | มีให้เลือกตามคำขอ |
