Resistance Thermometer Pt100/Pt1000 -200...600°C เซ็นเซอร์วัดอุณหภูมิ Pt100/Pt1000 รุ่น PTX

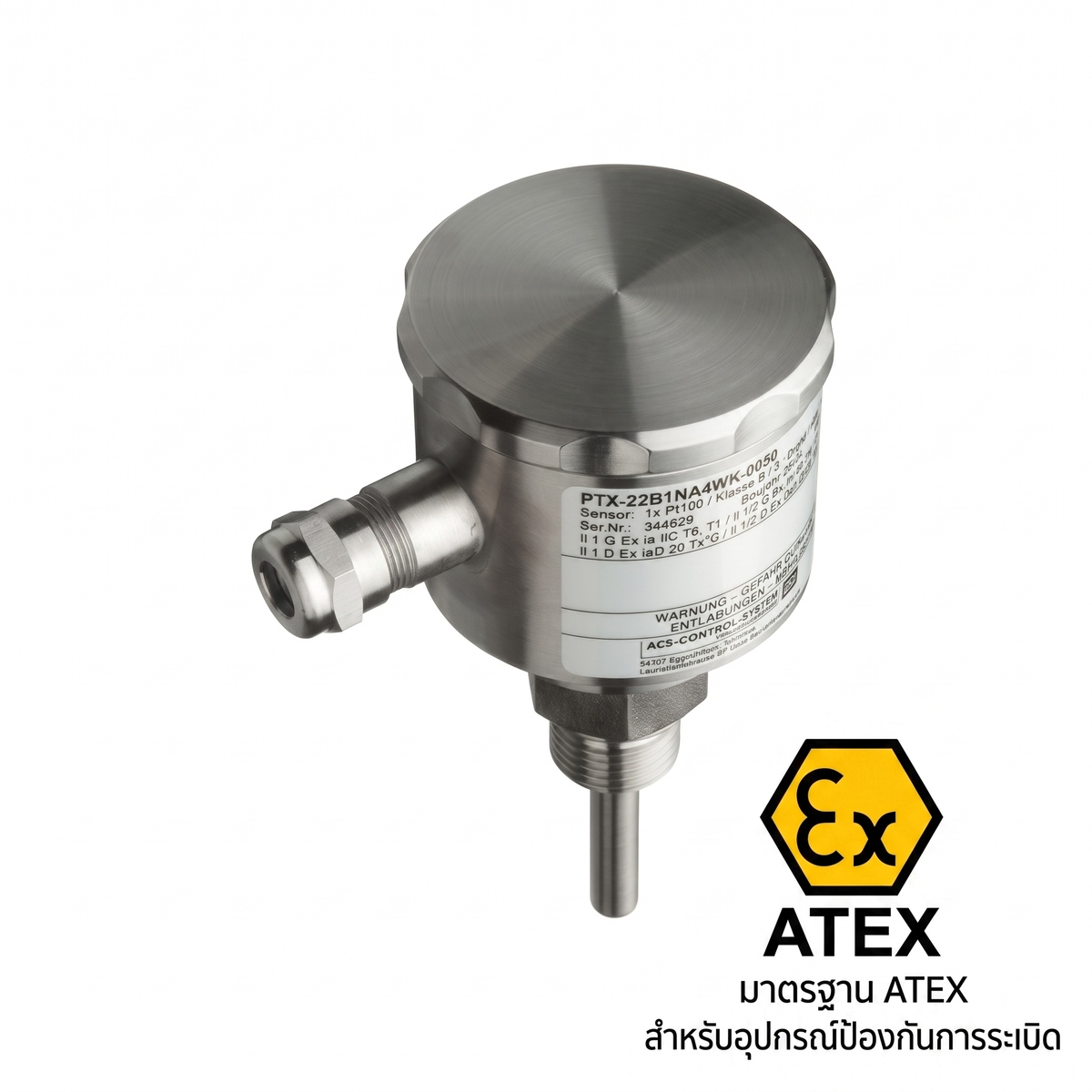

PTXPTX – เซ็นเซอร์วัดอุณหภูมิ Pt100/Pt1000 แบบเกลียวสำหรับพื้นที่ Ex
PTX เป็น Standard Screw-in Resistance Thermometer สำหรับวัดอุณหภูมิในกระบวนการอุตสาหกรรม โดยออกแบบสำหรับการใช้งานในพื้นที่ที่มีความเสี่ยงจากการระเบิดของก๊าซและฝุ่น และได้รับการรับรอง ATEX
PTX ใช้ Platinum Resistance Element แบบ Pt100/Pt1000 และมีความแม่นยำตามมาตรฐาน IEC 60751 โดยมี Accuracy Class ให้เลือกทั้ง B, A และ AA ตามรูปแบบและช่วงอุณหภูมิที่ต้องการ
จุดเด่นสำคัญคือ Measuring Insert สามารถถอดเปลี่ยนได้ ทำให้สามารถนำ Sensor ออกจาก Protective Tube เพื่อเปลี่ยนหรือบำรุงรักษาได้ โดยไม่จำเป็นต้องระบายของเหลวออกจากท่อหรือภาชนะในกรณีที่การติดตั้งหน้างานรองรับวิธีการดังกล่าว ช่วยลดค่าใช้จ่ายและลดการสูญเสียจากการหยุดกระบวนการผลิต
PTX มีให้เลือกหลายรูปแบบ ทั้งแบบ มีและไม่มี Neck Tube รวมถึงมีตัวเลือกวัสดุ Protective Tube, Process Connection และ Connection Housing หลายชนิด เพื่อให้เหมาะกับสภาพแวดล้อมและกระบวนการใช้งาน
รองรับอุณหภูมิกระบวนการ -50 ถึง +600°C ตามรุ่น และอุณหภูมิแวดล้อม -40 ถึง +130°C ตามรุ่น พร้อมระดับการป้องกัน IP67 ตาม EN/IEC 60529
คุณสมบัติหลัก
- ได้รับการรับรอง ATEX
- ออกแบบสำหรับพื้นที่เสี่ยงต่อการระเบิดจาก ก๊าซและฝุ่น
- รองรับ Platinum Resistance Element แบบ Pt100 / Pt1000
- Measuring Insert สามารถถอดเปลี่ยนได้
- สามารถเลือกแบบมีหรือไม่มี Neck Tube
- มีตัวเลือกหลากหลายสำหรับการติดตั้งและใช้งาน
- รองรับ Accuracy Class B, A และ AA ตาม IEC 60751
- รองรับช่วงอุณหภูมิกระบวนการสูงสุด +600°C
- รองรับ Process Pressure สูงสุด +60 bar ตามรุ่น
- Protective Tube และ Process Connection มี Stainless Steel 1.4404 (AISI 316L) และ 1.4571 (AISI 316Ti)
- มี Connection Housing ให้เลือกหลายวัสดุ
- ระดับการป้องกัน IP67
- สามารถเปลี่ยน Measuring Insert ได้ ช่วยลดเวลาและค่าใช้จ่ายในการบำรุงรักษา
- เหมาะสำหรับงานที่ต้องการความต่อเนื่องของกระบวนการผลิต
การประยุกต์ใช้งาน
- งานวัดอุณหภูมิในพื้นที่อันตรายและพื้นที่เสี่ยงระเบิด
- อุตสาหกรรมที่มีความเสี่ยงจากก๊าซหรือฝุ่นที่ติดไฟได้
- กระบวนการผลิตในโรงงานอุตสาหกรรม
- ระบบท่อและภาชนะบรรจุในกระบวนการผลิต
- ระบบที่ต้องการ Resistance Thermometer แบบติดตั้งด้วยเกลียว
- งานที่ต้องการเปลี่ยน Sensor หรือ Measuring Insert ได้สะดวก
- งานที่ต้องการลดเวลาหยุดกระบวนการเพื่อบำรุงรักษา
- ระบบที่ต้องการความแม่นยำตามมาตรฐาน IEC 60751
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
|---|---|
| รุ่น | PTX |
| ประเภท | Standard Screw-in Resistance Thermometer |
| การใช้งาน | พื้นที่เสี่ยงระเบิด / Ex Area |
| Measuring Element | Pt100 / Pt1000 |
| Measuring Insert | แบบถอดเปลี่ยนได้ |
| รูปแบบ Neck Tube | มีและไม่มี Neck Tube |
| มาตรฐานความแม่นยำ | IEC 60751 |
| Accuracy Class B – Type B | -50 ถึง +400°C: ≤ ±(0.3 K + 0.005 × |T|) |
| Accuracy Class A – Type A |
-50 ถึง +250°C: ≤ ±(0.15 K + 0.002 × |T|) +250 ถึง +400°C: ≤ ±(0.3 K + 0.005 × |T|) |
| Accuracy Class AA – Type C |
0 ถึง +100°C: ≤ ±(0.1 K + 0.0017 × |T|) -50 ถึง 0°C / +100 ถึง +250°C: ≤ ±(0.15 K + 0.002 × |T|) +250 ถึง +400°C: ≤ ±(0.3 K + 0.005 × |T|) |
| Accuracy Class B – Type S | -200 ถึง +600°C: ≤ ±(0.3 K + 0.005 × |T|) |
| Accuracy Class A – Type S | -200 ถึง +600°C: ≤ ±(0.15 K + 0.002 × |T|) |
| Accuracy Class AA – Type S |
-50 ถึง +250°C: ≤ ±(0.1 K + 0.0017 × |T|) -50 ถึง 0°C / +250 ถึง +600°C: ≤ ±(0.15 K + 0.002 × |T|) |
| Protective Tube | Stainless Steel 1.4404 (AISI 316L) / 1.4571 (AISI 316Ti) |
| Process Connection | Stainless Steel 1.4404 (AISI 316L) / 1.4571 (AISI 316Ti) |
| Neck Tube | CrNi Stainless Steel |
| Connection Housing | CrNi Stainless Steel, Painted Aluminium, PP-Polypropylene, POM-Polyoxymethylene (Delrin®) |
| อุณหภูมิแวดล้อม | -40 ถึง +130°C (ขึ้นอยู่กับรุ่น) |
| อุณหภูมิกระบวนการ | -50 ถึง +600°C (ขึ้นอยู่กับรุ่น) |
| ช่วงแรงดันกระบวนการ | -1 ถึง +60 bar (ขึ้นอยู่กับรุ่น) |
| ระดับการป้องกัน | IP67 ตาม EN/IEC 60529 |
| Certification | ATEX |
