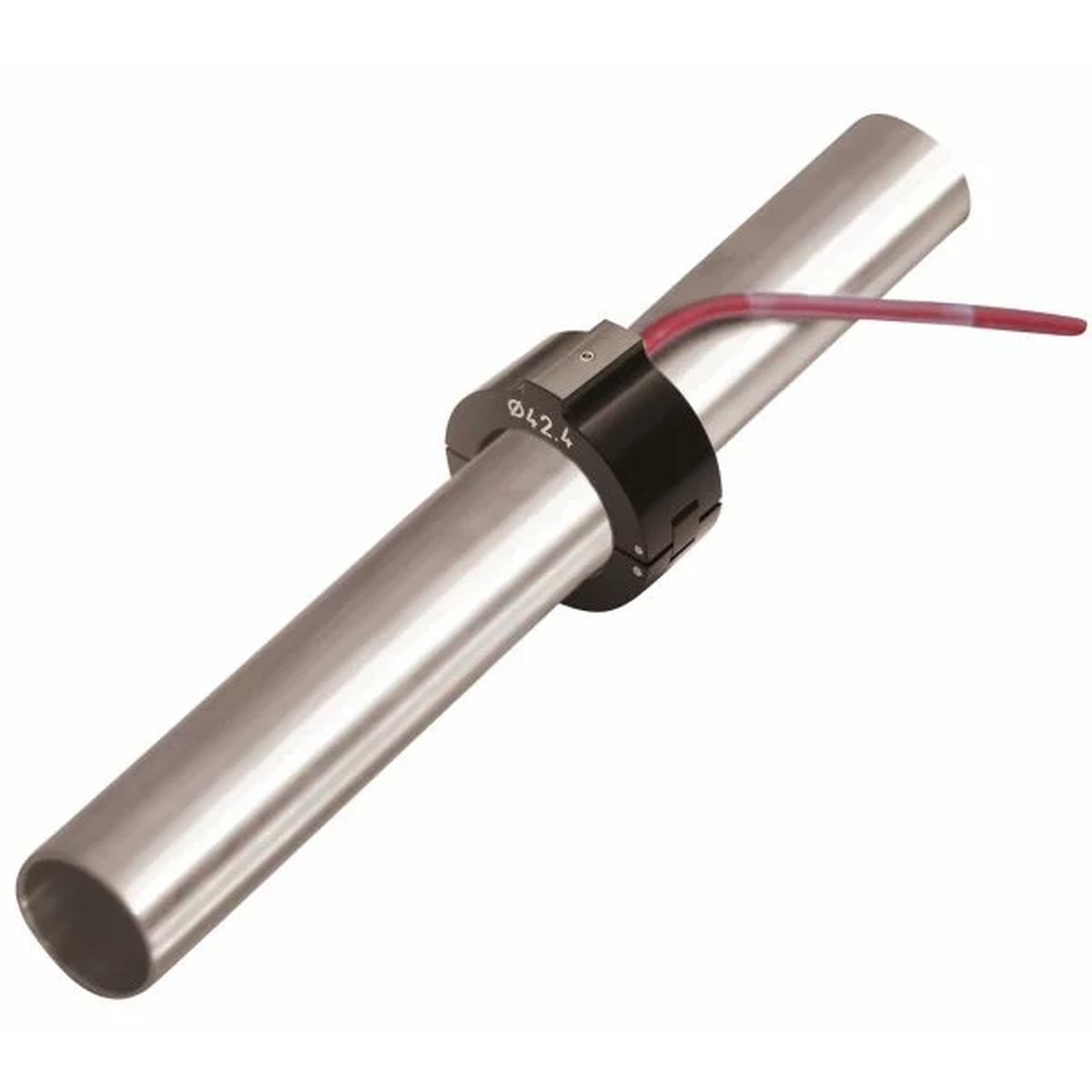

PTV – เซ็นเซอร์วัดอุณหภูมิแบบ Clamp-on สำหรับท่อ

PTV เป็น Miniature Clamp-on Temperature Sensor แบบ Pt100 สำหรับวัดอุณหภูมิของสื่อภายในท่อโดยติดตั้งเซ็นเซอร์ที่ด้านนอกของท่อ ช่วยลดความจำเป็นในการสัมผัสกับสื่อในกระบวนการโดยตรง และออกแบบมาเพื่อรองรับงานที่ต้องการความสะอาดและสุขอนามัยสูง

ตัวเซ็นเซอร์มี Measuring Surface ทำจาก Silver (Ag) และออกแบบรูปทรงให้เข้ากับรัศมีของท่อแต่ละขนาด พร้อม Spring Mechanism แบบปรับได้ ช่วยให้เซ็นเซอร์สัมผัสกับผิวท่อได้อย่างเหมาะสม จึงให้ผลการวัดที่ดีโดยไม่จำเป็นต้องใช้สารนำความร้อน (Heat Sink Compound)

PTV ใช้ Miniaturized 4-wire Pt100 พร้อมสาย Silicone/PTFE แบบมี Shielding ช่วยให้สามารถวัดอุณหภูมิได้อย่างแม่นยำและตอบสนองรวดเร็ว โดยมีค่าเบี่ยงเบนจากอุณหภูมิจริงของกระบวนการเพียงเล็กน้อย

การออกแบบแบบ Dead Space Free ช่วยลดจุดอับและเหมาะสำหรับการใช้งานด้านสุขอนามัย โดยเฉพาะอุตสาหกรรม อาหารและเภสัชกรรม ที่ต้องการมาตรฐานด้านความสะอาดสูง

สำหรับการติดตั้งกับท่อ มี POM Clamp สำหรับท่อที่มีเส้นผ่านศูนย์กลางตั้งแต่ DN8 ถึง DN100 และสามารถใช้ Tube Band Stainless Steel สำหรับท่อขนาดอื่น ๆ ได้ตามคำขอ

การเปลี่ยน Sensor Element สามารถทำได้โดยเปิด Clamp เพียงบางส่วนด้วยสกรู โดยไม่จำเป็นต้องถอด Clamp ออกจากท่อ ช่วยให้การบำรุงรักษาและ Validation ทำได้ง่าย สามารถถอด PTV ออกและนำไปตรวจสอบโดยจุ่มเซ็นเซอร์ลงในของเหลวสำหรับทดสอบผ่านสายเคเบิลได้

เพื่อให้มั่นใจในความปลอดภัยและความน่าเชื่อถือในการใช้งานระยะยาว เซ็นเซอร์ทุกตัวผ่านการทดสอบด้วยโปรแกรมทดสอบอย่างละเอียดก่อนจัดส่ง

คุณสมบัติหลัก

• ติดตั้งแบบ Clamp-on วัดอุณหภูมิจากภายนอกท่อ
• ไม่มี Dead Space เหมาะสำหรับงานที่ต้องการสุขอนามัยสูง
• ตอบสนองต่อการเปลี่ยนแปลงอุณหภูมิได้รวดเร็ว
• ตรวจสอบและ Validate ได้ง่าย
• ใช้ Platinum Resistance Element แบบ Pt100
• รองรับการต่อแบบ 4-wire เพื่อความแม่นยำในการวัด
• Measuring Surface ผลิตจาก Silver (Ag)
• Spring Mechanism ปรับได้ ช่วยให้สัมผัสกับผิวท่อได้เหมาะสม
• ไม่จำเป็นต้องใช้ Heat Sink Compound
• Sensor Housing ผลิตจาก Aluminium Anodized
• ใช้สาย Silicone/PTFE แบบมี Shielding
• รองรับอุณหภูมิสูงสุด 140°C
• ระดับการป้องกัน IP68
• รองรับ Clamp POM สำหรับท่อขนาด DN8 ถึง DN100
• รองรับ Tube Band Stainless Steel สำหรับขนาดท่ออื่นตามคำขอ
• สามารถเปลี่ยน Sensor Element ได้โดยไม่ต้องถอด Clamp ออกจากท่อ
• เหมาะสำหรับงานด้าน อาหารและเภสัชกรรม
• ผ่านการทดสอบอย่างละเอียดก่อนจัดส่งเพื่อความปลอดภัยในการใช้งานระยะยาว

การประยุกต์ใช้งาน

• ระบบวัดอุณหภูมิของสื่อภายในท่อ
• กระบวนการผลิตอาหารและเครื่องดื่ม
• อุตสาหกรรมเภสัชกรรม
• ระบบที่ต้องการการวัดอุณหภูมิแบบ Hygienic
• กระบวนการผลิตที่ไม่ต้องการให้เซ็นเซอร์สัมผัสกับสื่อโดยตรง
• ระบบท่อที่ต้องการตรวจสอบและ Validate เซ็นเซอร์ได้ง่าย
• งานวัดอุณหภูมิที่ต้องการติดตั้งและถอดเซ็นเซอร์ได้สะดวก
• ระบบที่ต้องการเซ็นเซอร์แบบ Clamp-on ขนาดกะทัดรัด

ข้อมูลทางเทคนิค
