Resistance Thermometer Pt100/Pt1000 -70...300°C เซ็นเซอร์วัดอุณหภูมิ Pt100/Pt1000 รุ่น PTM

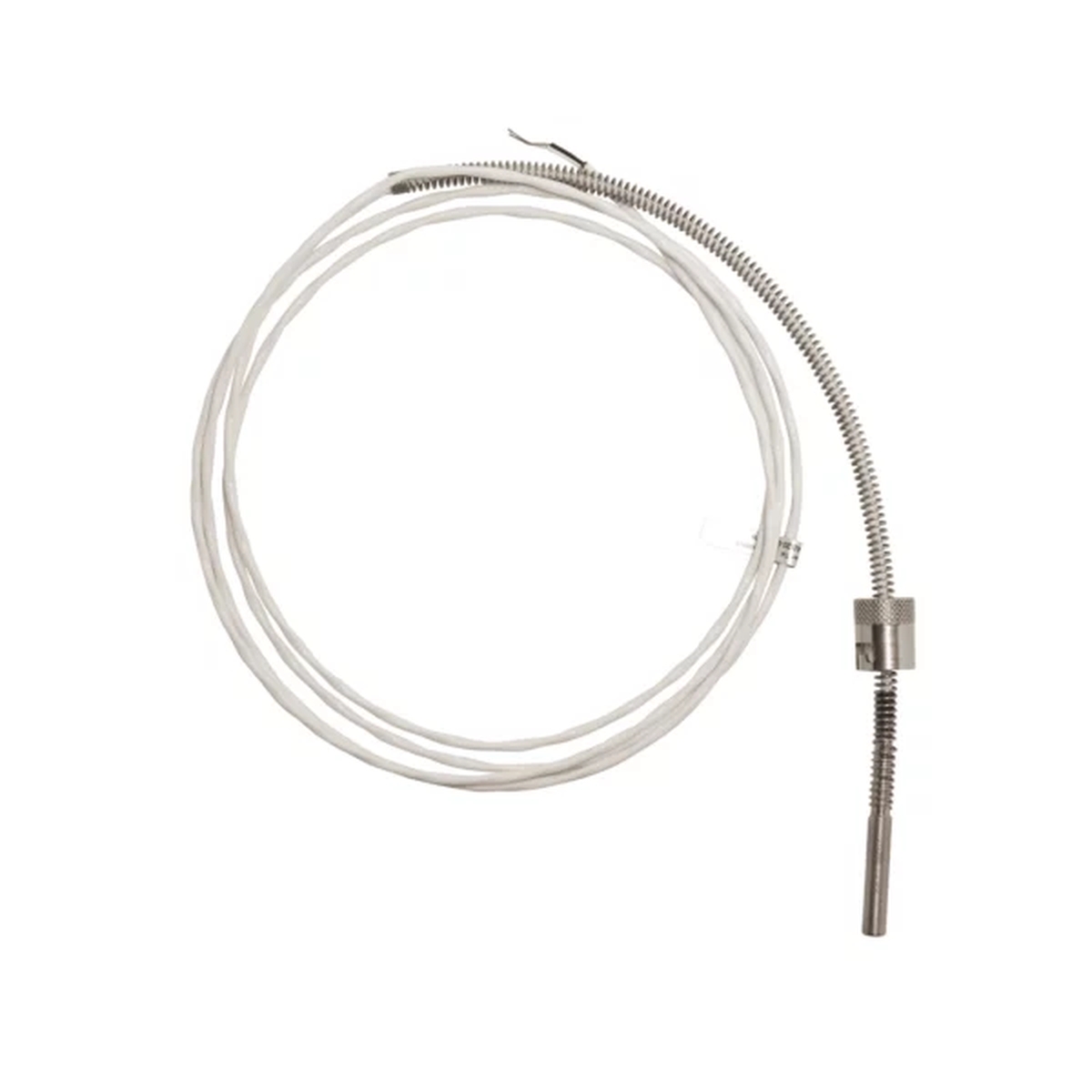

PTMPTM – เซ็นเซอร์วัดอุณหภูมิ Pt100/Pt1000 แบบ Bayonet
PTM คือ Resistance Thermometer Pt100/Pt1000 แบบ Bayonet Joint ออกแบบให้ติดตั้งได้รวดเร็วด้วยระบบ Bayonet Lock เหมาะสำหรับงานวัดอุณหภูมิในอุตสาหกรรมที่ต้องการความสะดวกในการติดตั้งและถอดเซ็นเซอร์
ตัวเซ็นเซอร์และ Process Connection ผลิตจาก V4A Stainless Steel พร้อมสายเชื่อมต่อคุณภาพสูง รองรับการเลือก Connection Head และรูปแบบการเชื่อมต่อได้หลากหลาย
รองรับ Platinum Resistance Element แบบ Pt100 และ Pt1000 พร้อม Accuracy Class AA, A และ B ตามมาตรฐาน IEC 60751 และสามารถเลือกการต่อแบบ 2-wire, 3-wire หรือ 4-wire ได้ตามรูปแบบเซ็นเซอร์
สามารถติดตั้ง Head Transmitter และเลือกเอาต์พุต 4–20 mA หรือ 0–10 V รวมถึง Transmitter แบบ Standard, Ex และ Profibus ได้ตามการกำหนดค่า
ช่วงการวัดมาตรฐานอยู่ที่ -70 ถึง +300°C และสามารถเลือกช่วง -70 ถึง +500°C หรือ -70 ถึง +600°C รวมถึงรุ่นอุณหภูมิต่ำ วัสดุพิเศษ และตัวเลือกอื่น ๆ ตามคำขอ
คุณสมบัติหลัก
- ติดตั้งรวดเร็วด้วย Bayonet Lock
- รองรับ Platinum Resistance Element แบบ Pt100 / Pt1000
- Sensor และ Process Connection ผลิตจาก V4A Stainless Steel
- ใช้สายเชื่อมต่อคุณภาพสูง
- ช่วงการวัดมาตรฐาน -70 ถึง +300°C
- รองรับช่วง -70 ถึง +500°C และ -70 ถึง +600°C ตามคำขอ
- มีรุ่นสำหรับอุณหภูมิต่ำตามคำขอ
- Accuracy Class AA, A และ B ตาม IEC 60751
- รองรับการต่อแบบ 2-wire, 3-wire และ 4-wire
- รองรับ 1 × Pt100, 2 × Pt100 และ 3 × Pt100
- รองรับการติดตั้ง Head Transmitter
- รองรับเอาต์พุต 4–20 mA / 0–10 V
- รองรับ Transmitter แบบ Standard, Ex และ Profibus
- มี Connection Head แบบ Aluminium, Plastic และ Stainless Steel
- รองรับสาย PTFE Shielded, Silicone, PVC และ Glass Silk พร้อม Steel Mesh
- รองรับ LEMO Plug และ M12 Plug
- มีวัสดุพิเศษและตัวเลือกอื่นตามคำขอ
การประยุกต์ใช้งาน
- ระบบวัดและควบคุมอุณหภูมิในโรงงานอุตสาหกรรม
- เครื่องจักรและอุปกรณ์ในกระบวนการผลิต
- ระบบทำความร้อนและควบคุมอุณหภูมิ
- งานวัดอุณหภูมิในกระบวนการอุตสาหกรรม
- งานที่ต้องการติดตั้งและถอดเซ็นเซอร์ได้รวดเร็ว
- ระบบที่ต้องการเชื่อมต่อกับ PLC หรือระบบควบคุมผ่าน Head Transmitter
- งานที่ต้องการ Resistance Thermometer ที่มีตัวเลือกการต่อสัญญาณและ Connection Head หลากหลาย
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
|---|---|
| รุ่น | PTM |
| ประเภท | Resistance Thermometer แบบ Bayonet Joint |
| Measuring Element | Pt100 / Pt1000 |
| ช่วงการวัดมาตรฐาน | -70 ถึง +300°C |
| ช่วงการวัด | -70 ถึง +500°C (ตามคำขอ) |
| ช่วงการวัด | -70 ถึง +600°C (ตามคำขอ) |
| รุ่นอุณหภูมิต่ำ | มีให้เลือกตามคำขอ |
| Accuracy Class | AA, A, B ตาม IEC 60751 |
| 1 × Pt100 | 2-wire, 3-wire, 4-wire |
| 2 × Pt100 | 2 × 2-wire, 2 × 3-wire |
| 3 × Pt100 | 3 × 2-wire |
| Head Transmitter | รองรับ |
| Transmitter Output | 4–20 mA / 0–10 V |
| Transmitter | Standard, Ex, Profibus และอื่น ๆ ตามคำขอ |
| Connection | Terminal Compartment |
| Housing | Aluminium, Plastic หรือ Stainless Steel |
| สายเชื่อมต่อ | PTFE Shielded, Silicone, PVC, Glass Silk พร้อม Steel Mesh |
| หัวต่อ | LEMO Plug, M12 Plug และอื่น ๆ ตามคำขอ |
| Protective Tube | Seamless Stainless Steel 1.4571 (AISI 316Ti) |
| Process Connection | Stainless Steel 1.4571 (AISI 316Ti) |
| วัสดุ Housing | Aluminium, CrNi-Steel, PP-Polypropylene, POM-Polyoxymethylene |
| วัสดุพิเศษ | มีให้เลือกตามคำขอ |
