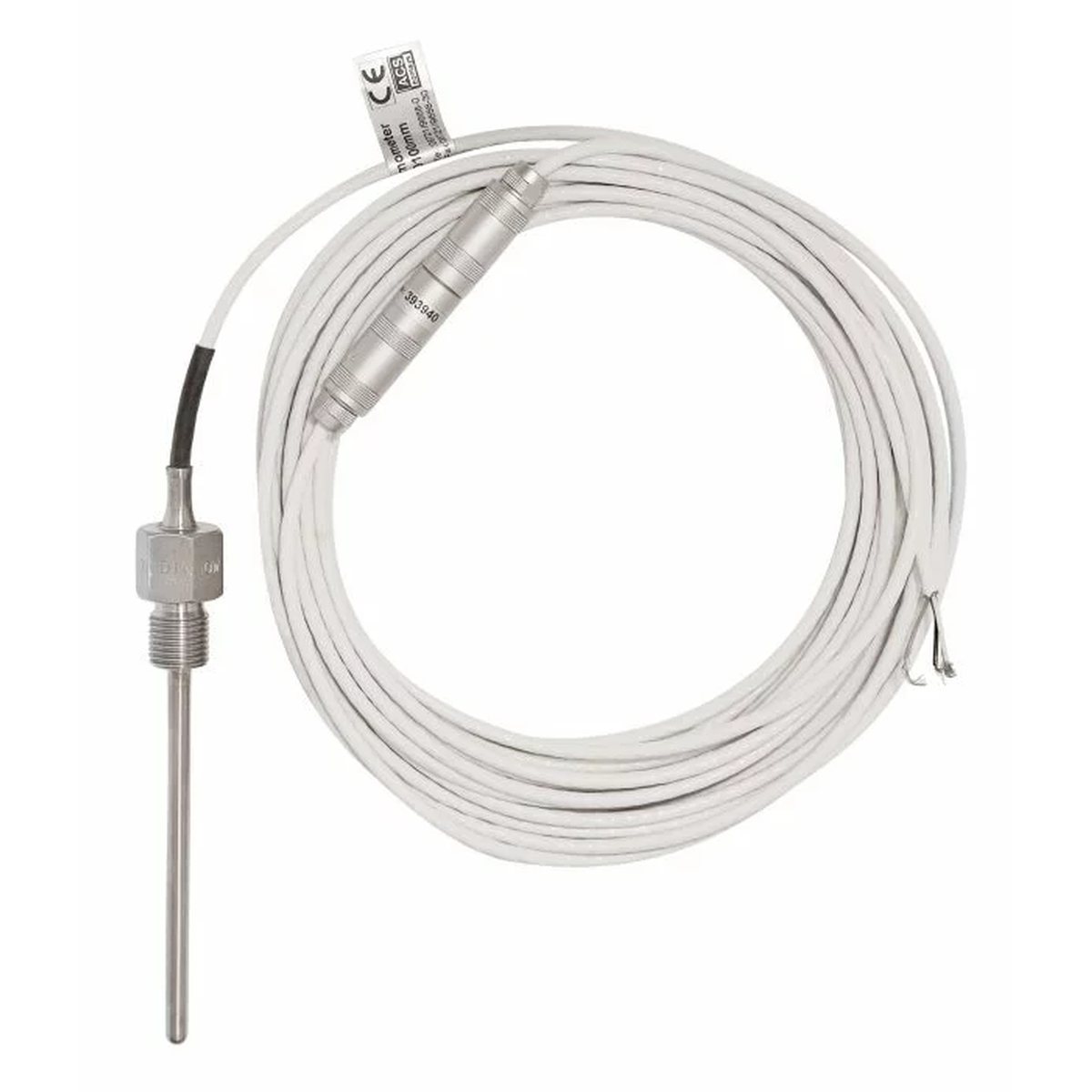

PTK – เซ็นเซอร์วัดอุณหภูมิ Pt100/Pt1000 แบบเกลียว

PTK เป็น Resistance Thermometer Pt100/Pt1000 แบบ Screw-in สำหรับติดตั้งโดยตรงเข้ากับกระบวนการผ่านเกลียว มีตัวเลือก สายเคเบิลติดตั้งถาวรหรือ Socket และรองรับขนาดเกลียวมาตรฐานที่หลากหลาย จึงสามารถเลือกให้เหมาะกับรูปแบบการติดตั้งของแต่ละระบบได้

ตัวเซ็นเซอร์และ Process Connection ผลิตจาก V4A Stainless Steel ช่วยให้มีความแข็งแรงและเหมาะสำหรับงานอุตสาหกรรม พร้อมสายเคเบิลคุณภาพสูงสำหรับการเชื่อมต่อสัญญาณ

Sensing Element ของ ACS ถูกฝังอยู่ภายใน Protective Tube ด้วย Magnesium Oxide (MgO) และซีลปิดอย่างแน่นหนา ช่วยให้ถ่ายเทความร้อนได้ดีและเพิ่มการป้องกันแรงสั่นสะเทือน ทำให้เซ็นเซอร์มีความแม่นยำและสามารถทำซ้ำผลการวัดได้ดี

ช่วงการวัดมาตรฐานอยู่ที่ -70 ถึง +300°C และสามารถเลือกเวอร์ชันสำหรับอุณหภูมิสูง +500°C / +600°C, รุ่นอุณหภูมิต่ำ, วัสดุพิเศษ, Process Connection พิเศษ และรุ่น OEM ได้ตามคำขอ

สำหรับรุ่นที่ใช้สายเคเบิล ต้องคำนึงถึง อุณหภูมิสูงสุดที่สายเคเบิลและส่วนประกอบอื่น ๆ สามารถรองรับได้ โดยเฉพาะกรณีที่มีการติดตั้งฉนวนในพื้นที่ใช้งาน

ความเร็วในการตอบสนองของเซ็นเซอร์ขึ้นอยู่กับสภาพการใช้งาน ชนิดของสื่อที่วัด และขนาดทางกายภาพของหัววัด

ความลึกในการจุ่มควรไม่น้อยกว่า 50 mm หากต้องการความยาวหัววัดที่สั้นกว่านี้ ควรตรวจสอบกับ ACS ก่อนสั่งซื้อ

คุณสมบัติหลัก

• ติดตั้งแบบ Screw-in ใช้งานสะดวกและติดตั้งโดยตรงผ่านเกลียว
• รองรับ Pt100 และ Pt1000
• มีขนาดเกลียวให้เลือกหลากหลาย
• มีทั้งแบบ สายเคเบิลติดตั้งถาวรและ Socket
• Sensor และ Process Connection ผลิตจาก V4A Stainless Steel
• ใช้สายเคเบิลคุณภาพสูง
• ช่วงการวัดมาตรฐาน -70 ถึง +300°C
• รองรับช่วง -70 ถึง +500°C และ -70 ถึง +600°C ตามคำขอ
• มีรุ่นสำหรับอุณหภูมิต่ำตามคำขอ
• Accuracy Class AA, A และ B ตาม IEC 60751
• รองรับการต่อแบบ 2-wire, 3-wire และ 4-wire
• Sensing Element ฝังด้วย Magnesium Oxide (MgO)
• Protective Tube ซีลแน่น ช่วยเพิ่มการถ่ายเทความร้อนและป้องกันแรงสั่นสะเทือน
• รองรับ Head Transmitter และเอาต์พุต 4–20 mA / 0–10 V
• รองรับ Transmitter แบบ Standard, Ex และ Profibus
• รองรับ LEMO Plug และ M12 Plug
• มีวัสดุและ Process Connection แบบพิเศษตามคำขอ
• รองรับรุ่น OEM

การประยุกต์ใช้งาน

• ระบบวัดและควบคุมอุณหภูมิในโรงงานอุตสาหกรรม
• เครื่องจักรและอุปกรณ์ในกระบวนการผลิต
• ระบบทำความร้อนและควบคุมอุณหภูมิ
• งานวัดอุณหภูมิของของเหลวและก๊าซ
• ระบบที่ต้องการติดตั้งเซ็นเซอร์แบบ Screw-in
• งานที่ต้องการเลือกขนาดเกลียวให้เหมาะกับ Process Connection
• ระบบที่ต้องการสายเคเบิลติดตั้งถาวร
• งานที่ต้องการเชื่อมต่อผ่าน Socket
• งานอุตสาหกรรมที่ต้องการ Resistance Thermometer ที่มีความแม่นยำและความน่าเชื่อถือสูง
