Resistance Thermometer Pt100 -70...300°C เซ็นเซอร์วัดอุณหภูมิ Pt100 รุ่น PTI

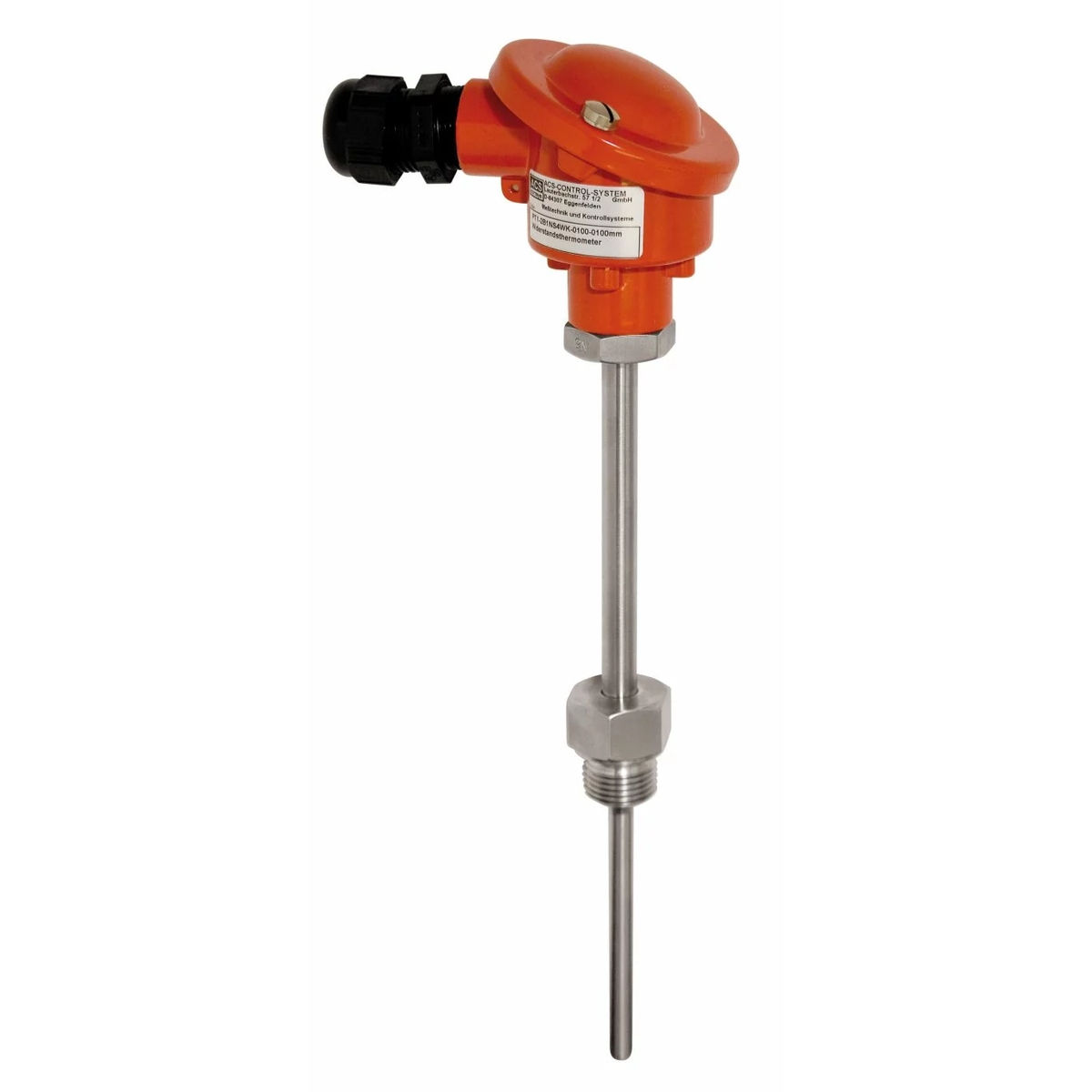

PTIPTI – เซ็นเซอร์วัดอุณหภูมิ Pt100 แบบ Immersion Pocket
PTI คือ Resistance Thermometer Pt100/Pt1000 แบบติดตั้งใน Immersion Pocket พร้อม Spring-Loaded Measuring Insert ซึ่งช่วยให้หัววัดสัมผัสกับด้านในของ Immersion Pocket ได้อย่างเหมาะสม ทำให้เกิดการถ่ายเทความร้อนที่ดีและช่วยให้การวัดอุณหภูมิมีประสิทธิภาพ
ตัวเซ็นเซอร์และ Process Connection ผลิตจาก V4A Stainless Steel ซึ่งเหมาะสำหรับงานอุตสาหกรรมที่ต้องการความทนทานของวัสดุและความน่าเชื่อถือในการใช้งาน
Sensing Element ของ ACS ถูกฝังอยู่ภายใน Protective Tube ด้วย Magnesium Oxide (MgO) และซีลปิดอย่างแน่นหนา ช่วยให้ถ่ายเทความร้อนได้ดีและเพิ่มการป้องกันแรงสั่นสะเทือน
ช่วงการวัดมาตรฐานอยู่ที่ -70 ถึง +300°C และสามารถเลือกเวอร์ชันสำหรับอุณหภูมิสูง +500°C / +600°C, รุ่นอุณหภูมิต่ำ, วัสดุพิเศษ, Process Connection พิเศษ และรุ่น OEM ได้ตามคำขอ
สามารถติดตั้ง Head Transmitter ภายใน Connection Head เพื่อแปลงสัญญาณจากเซ็นเซอร์เป็นเอาต์พุต 4–20 mA หรือ 0–10 V และมีตัวเลือก Transmitter แบบ Standard, Ex และ Profibus
คุณสมบัติหลัก
- Spring-Loaded Measuring Insert ช่วยให้ถ่ายเทความร้อนได้ดี
- ออกแบบสำหรับติดตั้งใน Immersion Pocket
- Sensor และ Process Connection ผลิตจาก V4A Stainless Steel
- รองรับ Platinum Resistance Element แบบ Pt100 และ Pt1000
- ช่วงการวัดมาตรฐาน -70 ถึง +300°C
- รองรับช่วง -70 ถึง +500°C และ -70 ถึง +600°C ตามคำขอ
- มีรุ่นสำหรับงานอุณหภูมิต่ำตามคำขอ
- Accuracy Class AA, A และ B ตาม IEC 60751
- รองรับการต่อแบบ 2-wire, 3-wire และ 4-wire
- รองรับ 1 × Pt100, 2 × Pt100 และ 3 × Pt100
- สามารถติดตั้ง Head Transmitter ใน Connection Head
- รองรับเอาต์พุต 4–20 mA และ 0–10 V
- รองรับ Transmitter แบบ Standard, Ex และ Profibus
- Sensing Element ฝังด้วย Magnesium Oxide (MgO)
- Protective Tube ซีลแน่น ช่วยป้องกันแรงสั่นสะเทือน
- รองรับ Connection Head หลายรูปแบบ
- รองรับ LEMO Plug และ M12 Plug
- มีวัสดุและ Process Connection แบบพิเศษตามคำขอ
- รองรับรุ่น OEM
การประยุกต์ใช้งาน
- ระบบวัดและควบคุมอุณหภูมิในโรงงานอุตสาหกรรม
- กระบวนการผลิตที่ติดตั้งเซ็นเซอร์ผ่าน Immersion Pocket
- เครื่องจักรและอุปกรณ์ในกระบวนการผลิต
- ระบบทำความร้อนและควบคุมอุณหภูมิ
- งานวัดอุณหภูมิของของเหลวและก๊าซ
- ระบบที่ต้องการการถ่ายเทความร้อนระหว่าง Immersion Pocket และหัววัดที่ดี
- งานที่ต้องการเปลี่ยนหรือถอด Measuring Insert ได้สะดวก
- งานที่ต้องการส่งสัญญาณอุณหภูมิไปยัง PLC หรือระบบควบคุมผ่าน Head Transmitter
- งานอุตสาหกรรมที่ต้องการวัสดุ Stainless Steel V4A สำหรับ Sensor และ Process Connection
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
|---|---|
| รุ่น | PTI |
| ประเภท | Resistance Thermometer แบบ Immersion Pocket |
| Measuring Insert | Spring-Loaded Measuring Insert |
| Measuring Element | Pt100 / Pt1000 |
| ช่วงการวัดมาตรฐาน | -70 ถึง +300°C |
| ช่วงการวัดอุณหภูมิสูง | -70 ถึง +500°C (ตามคำขอ) |
| ช่วงการวัดอุณหภูมิสูงสุด | -70 ถึง +600°C (ตามคำขอ) |
| รุ่นอุณหภูมิต่ำ | มีให้เลือกตามคำขอ |
| Accuracy Class | AA, A, B ตาม IEC 60751 |
| 1 × Pt100 | 2-wire, 3-wire, 4-wire |
| 2 × Pt100 | 2 × 2-wire, 2 × 3-wire |
| 3 × Pt100 | 3 × 2-wire |
| Head Transmitter | รองรับการติดตั้งใน Connection Head |
| Transmitter Output | 4–20 mA / 0–10 V |
| Transmitter | Standard, Ex, Profibus และอื่น ๆ ตามคำขอ |
| Connection | Terminal Compartment |
| Housing | Aluminium, Plastic หรือ Stainless Steel |
| สายเชื่อมต่อ | PTFE Shielded, Silicone, PVC, Glass Silk พร้อม Steel Mesh |
| หัวต่อ | LEMO Plug, M12 Plug และอื่น ๆ ตามคำขอ |
| Protective Tube | Seamless Stainless Steel 1.4571 (AISI 316Ti) |
| Sensor Material | V4A Stainless Steel |
| Process Connection | V4A Stainless Steel 1.4571 (AISI 316Ti) |
| วัสดุ Housing | Aluminium, CrNi-Steel, PP, POM |
| Sensing Element | ฝังด้วย Magnesium Oxide (MgO) |
| วัสดุพิเศษ | มีให้เลือกตามคำขอ |
| รุ่น OEM | มีให้เลือกตามคำขอ |
| ความลึกในการจุ่ม | แนะนำไม่น้อยกว่า 50 mm |
