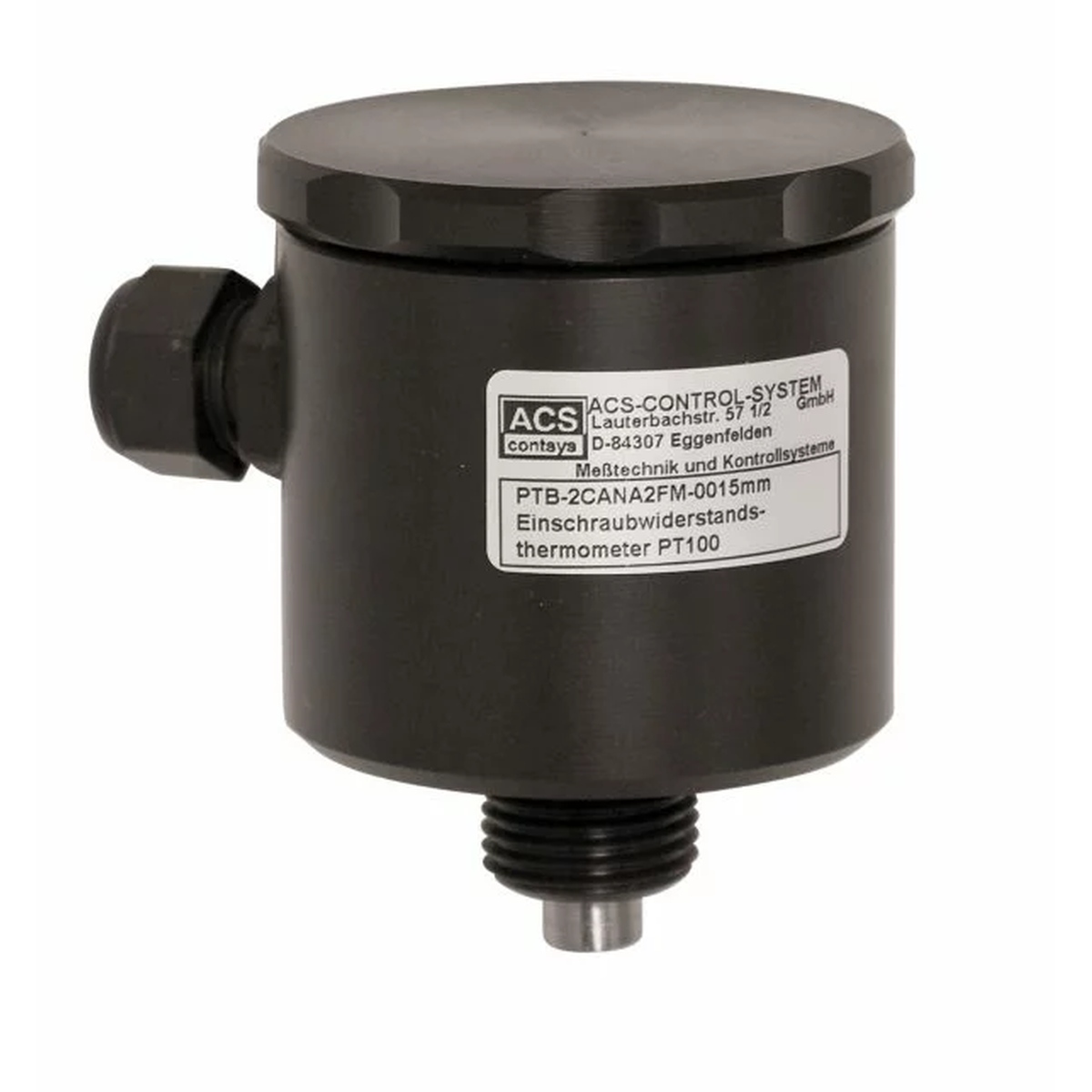

PTB เซ็นเซอร์วัดอุณหภูมิ Pt100 แบบสัมผัส

PTB คือเซ็นเซอร์วัดอุณหภูมิแบบความต้านทาน Pt100 / Pt1000 สำหรับติดตั้งภายนอกผนังภาชนะหรือถัง โดยใช้ร่วมกับ ปลอกเชื่อมแบบเสมอผิว (Front-Flush Weld-In Socket) โครงสร้างหัววัดแบบสปริงช่วยให้เซ็นเซอร์สัมผัสกับจุดวัดได้ดี จึงถ่ายเทความร้อนได้อย่างมีประสิทธิภาพ

หัววัด Pt100 ของ ACS มีความแม่นยำสูง ให้ผลการวัดที่ทำซ้ำได้ดี และมีความน่าเชื่อถือสูง ตัว sensing element ถูกฝังในปลอกป้องกันด้วยผงแมกนีเซียมออกไซด์ (MgO) และซีลปิดผนึก เพื่อช่วยเพิ่มการถ่ายเทความร้อนและป้องกันแรงสั่นสะเทือน

คุณสมบัติหลัก

• Pt100 / Pt1000 แบบ Platinum Resistance Element

• ติดตั้งภายนอกผนังถังหรือภาชนะได้

• หัววัดแบบ สปริงโหลด ช่วยให้สัมผัสจุดวัดและถ่ายเทความร้อนได้ดี

• ช่วงวัดมาตรฐาน -70 ถึง +300°C

• รองรับรุ่นอุณหภูมิสูง -70 ถึง +500°C / +600°C ตามสั่ง

• ความแม่นยำระดับ AA, A, B ตาม IEC 60751

• รองรับการต่อแบบ 2, 3 และ 4 สาย

• สามารถติดตั้ง Head Transmitter ได้

• รองรับเอาต์พุตทรานสมิตเตอร์ 4–20 mA / 0–10 V

• มีตัวเลือก Ex และ Profibus ตามสเปก

• มีตัวเลือกการเชื่อมต่อหลายรูปแบบ เช่น Terminal, สายเคเบิล, LEMO และ M12

• ส่วนสัมผัสกระบวนการใช้สเตนเลส 1.4571 (AISI 316Ti)

การประยุกต์ใช้งาน

• ถังและภาชนะสำหรับกระบวนการผลิต

• ระบบวัดอุณหภูมิของของเหลวและก๊าซ

• ระบบควบคุมกระบวนการผลิต

• เครื่องจักรและระบบอัตโนมัติในโรงงาน

• งานที่ต้องการติดตั้งเซ็นเซอร์ภายนอกผนังถัง

• ระบบที่ต้องการต่อร่วมกับ Temperature Transmitter

ข้อมูลทางเทคนิค

หมายเหตุ: ความเร็วในการตอบสนองของเซ็นเซอร์ขึ้นอยู่กับสภาวะการใช้งาน ตัวกลางที่วัด และขนาดทางกายภาพของเซ็นเซอร์ ส่วนช่วงอุณหภูมิที่ระบุเป็นอุณหภูมิเฉลี่ยบริเวณปลายหัววัด
