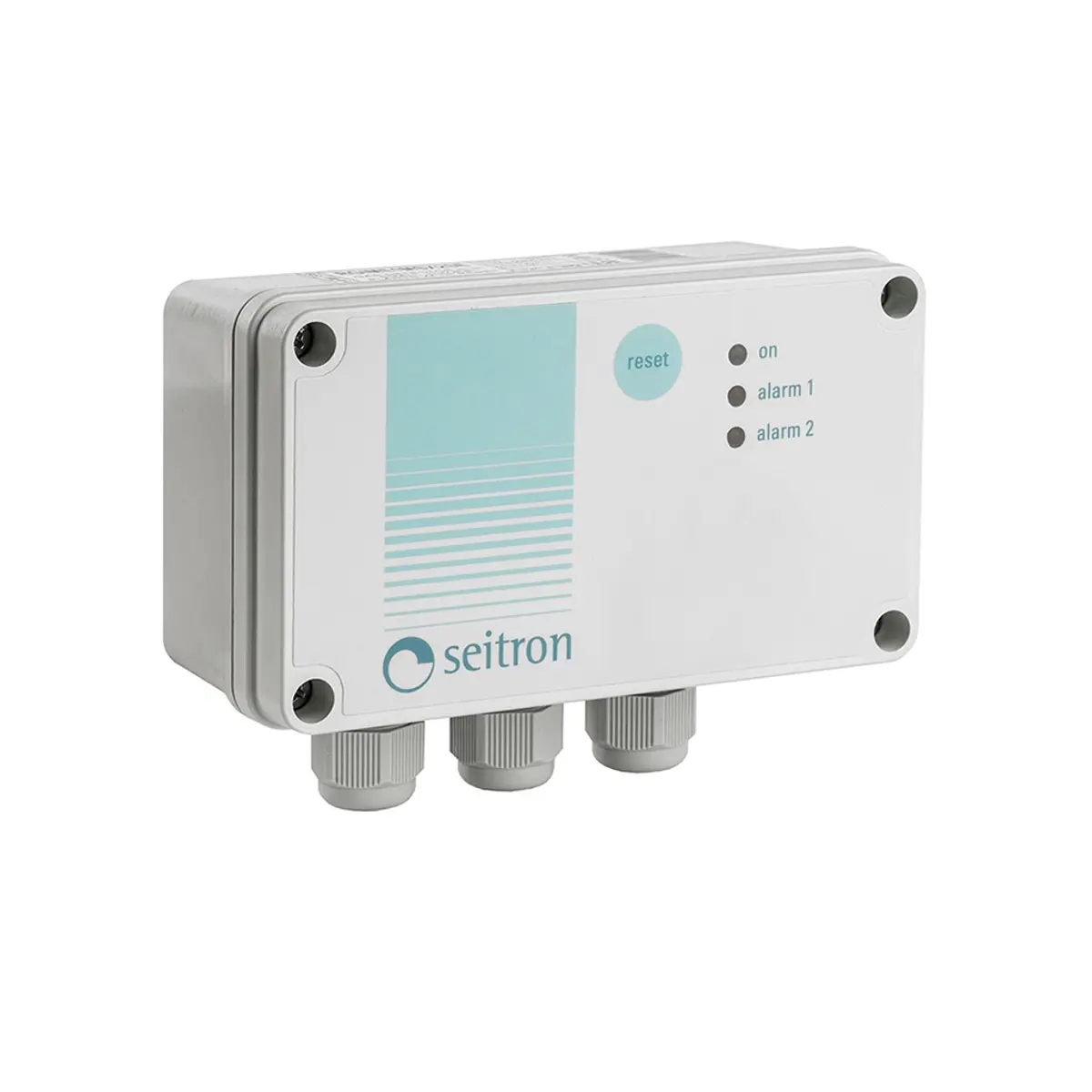

RGI001MSX2 ชุดควบคุมระบบตรวจจับก๊าซสำหรับ 2 Sensor

RGI001MSX2 เป็น Gas Detection Control Unit สำหรับระบบตรวจจับการรั่วไหลของก๊าซ โดยตัวเครื่อง ไม่มี Sensor ภายใน แต่สามารถเชื่อมต่อกับ External Gas Sensor ได้สูงสุด 2 ตัว เพื่อสร้างระบบตรวจจับก๊าซที่สามารถตรวจจับความเข้มข้นของก๊าซในระดับต่ำกว่าค่าอันตรายได้

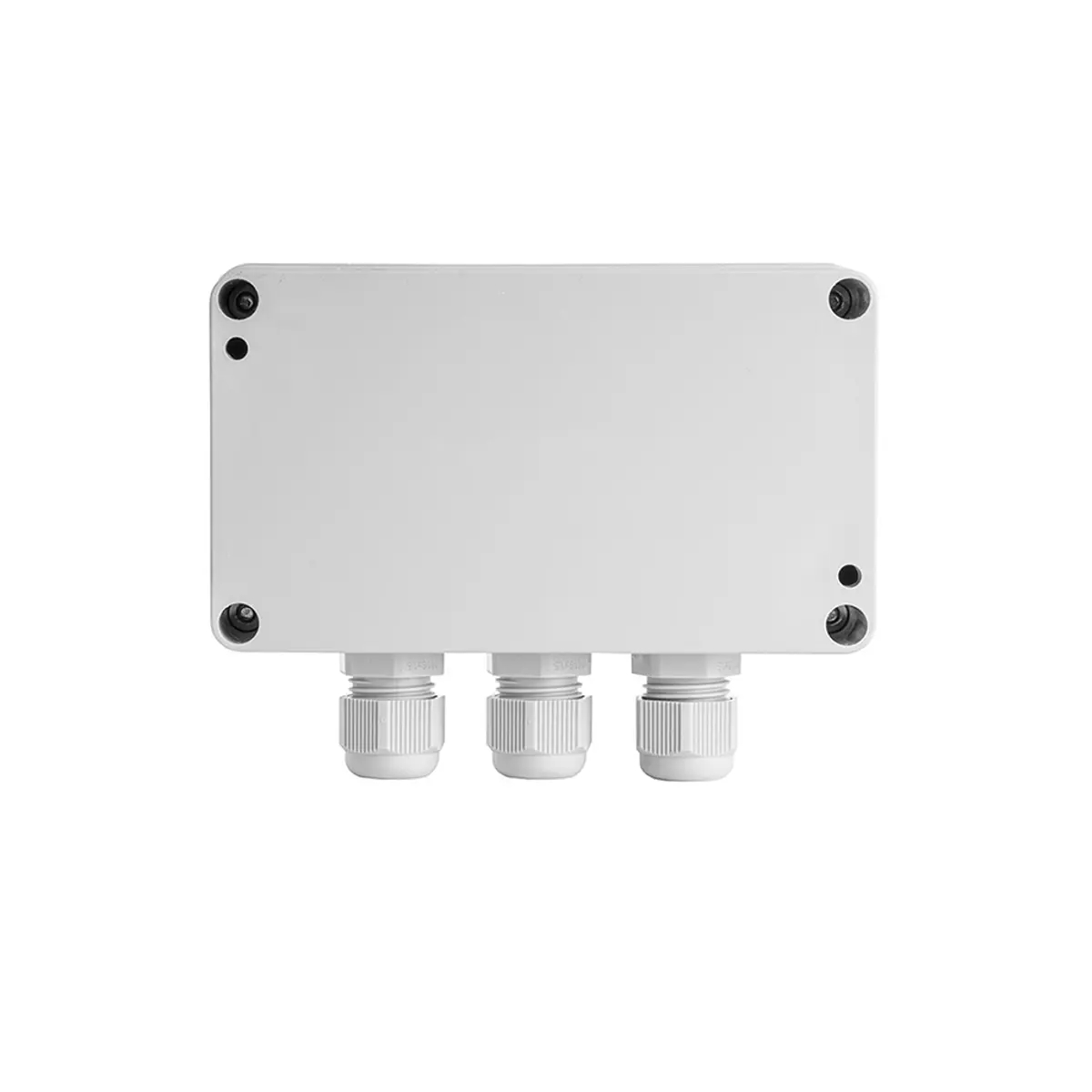

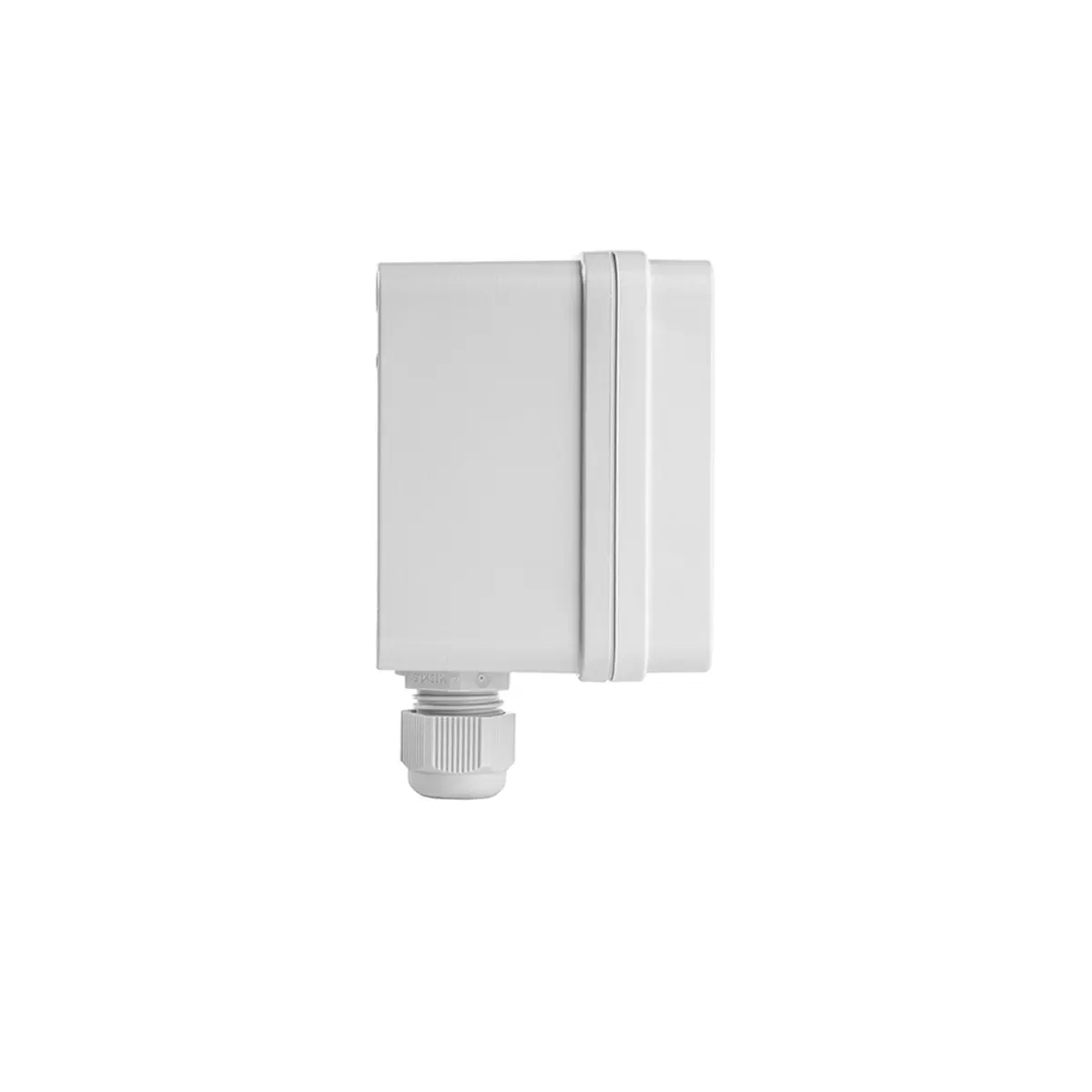

ตัวเครื่องติดตั้งใน Housing ระดับ IP54 ช่วยป้องกันวงจรอิเล็กทรอนิกส์จากฝุ่นและความชื้น เหมาะสำหรับการติดตั้งในพื้นที่ที่มีสภาพแวดล้อมหลากหลาย

การทำงานของระบบ

เมื่อ Sensor ตรวจพบความเข้มข้นของก๊าซสูงกว่า Alarm Threshold ระบบจะทำงานดังนี้

• Alarm Relay จะถูก Activate ทันที สามารถนำไปเชื่อมต่อกับ Pre-alarm Siren หรืออุปกรณ์แจ้งเตือนได้
• LED ของ Sensor ที่ตรวจพบความผิดปกติจะติดสว่าง เพื่อระบุจุดที่ตรวจพบก๊าซ
• หากความเข้มข้นของก๊าซยังคงสูงกว่า Threshold ประมาณ 15 วินาที ระบบจะสั่งปิด Shut-off Solenoid Valve

Relay Output

RGI001MSX2 มี Relay Output 2 ชุดสำหรับการควบคุมระบบภายนอก

• Output 1: e.v. Relay สำหรับควบคุม Shut-off Solenoid Valve
• Output 2: Alarm Relay สำหรับเชื่อมต่ออุปกรณ์แจ้งเตือน เช่น Pre-alarm Siren

Reset Button

ตัวเครื่องมี Reset Button สำหรับใช้ Reset ระบบหลังจากเกิด Alarm ตามการทำงานของระบบตรวจจับก๊าซ

จุดเด่น

• รองรับ External Gas Sensor สูงสุด 2 Sensor
• ไม่มี Sensor ภายในตัวเครื่อง
• รองรับการตรวจจับความเข้มข้นของก๊าซจาก Sensor ภายนอก
• Alarm Relay ทำงานทันทีเมื่อค่าก๊าซสูงกว่า Alarm Threshold
• มี LED แสดง Sensor ที่ตรวจพบความผิดปกติ
• รองรับการควบคุม Shut-off Solenoid Valve
• Relay Delay ประมาณ 15 วินาที
• มี Reset Button
• ตัวเครื่องระดับการป้องกัน IP54
• เหมาะสำหรับพื้นที่ Non-ATEX Classified Area

การประยุกต์ใช้งาน

• ระบบ Gas Detection
• ระบบตรวจจับการรั่วไหลของก๊าซ
• ระบบควบคุม Shut-off Solenoid Valve
• ระบบ Pre-alarm และ Gas Alarm
• อาคารและพื้นที่ติดตั้งอุปกรณ์ใช้ก๊าซ
• ระบบที่ต้องใช้ External Gas Sensor 1–2 จุด
