Gas Transmitter in IMQ 15 ATEX enclosure 4..20 mA เครื่องตรวจวัดและส่งสัญญาณความเข้มข้นก๊าซสำหรับพื้นที่ ATEX รุ่น SX-X--M1Y
SX-X--M1YGas Transmitter รุ่น SX-X--M1Y สำหรับพื้นที่ ATEX Zone 1
Gas Transmitter รุ่น SX-X--M1Y เป็นอุปกรณ์สำหรับตรวจวัดความเข้มข้นของก๊าซและแปลงค่าที่ตรวจวัดได้เป็นสัญญาณไฟฟ้าสำหรับส่งไปยัง Control Unit หรือระบบ Monitoring โดยออกแบบสำหรับพื้นที่อุตสาหกรรมที่มีความเสี่ยงจากบรรยากาศที่อาจเกิดการระเบิด

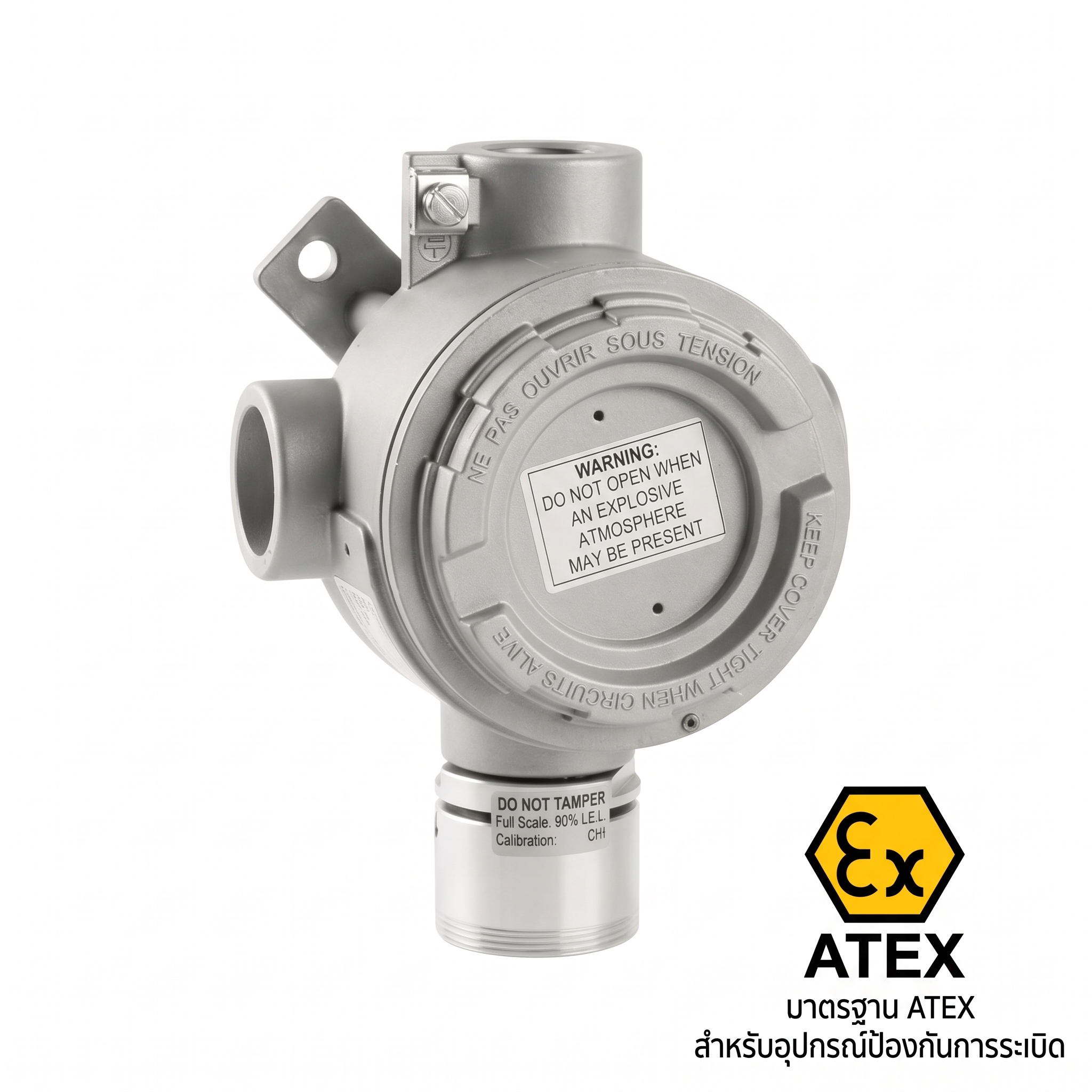

ตัวอุปกรณ์ติดตั้งอยู่ใน IMQ ATEX certified Housing ผลิตจาก Die-cast Aluminium พร้อม Sintered Stainless Steel Filter เพื่อช่วยรักษาการป้องกันของอุปกรณ์ตามข้อกำหนด ATEX โดยรองรับการติดตั้งใน ATEX Zone 1
รองรับการตรวจจับก๊าซหลายประเภท ได้แก่ Methane (CH₄), LPG, Carbon Monoxide (CO) และ Petrol Vapours โดยชนิดก๊าซและช่วงการวัดขึ้นอยู่กับ Sensor และรุ่นที่ติดตั้ง
การทำงาน
Sensor ตรวจวัดความเข้มข้นของก๊าซที่กำหนดไว้ แล้วแปลงค่าเป็นทั้ง Analog Signal และ Digital Signal เพื่อส่งต่อไปยังระบบควบคุม
เอาต์พุต 4..20 mA ใช้สำหรับส่งค่าความเข้มข้นของก๊าซ ส่วน Modbus® RTU ผ่าน RS485 สามารถใช้สำหรับอ่านค่าและจัดการพารามิเตอร์ต่าง ๆ ของ Transmitter ได้
ระบบยังสามารถแยกสถานะ Fault และ Over Range ได้ โดย
- 0 mA = Current Loop ขาดหรือถูกตัด
- 1 mA = Sensor หมดอายุการใช้งาน
- 2 mA = Sensor Fault
- 4..20 mA = ค่าการวัด
- 22 mA = Over Range
ก๊าซที่รองรับ
- Methane (CH₄)
- LPG
- Carbon Monoxide (CO)
- Petrol Vapours
จุดเด่น
- ATEX Certified สำหรับการติดตั้งใน Zone 1
- ตรวจวัด Combustible และ Toxic Gases
- รองรับ 4..20 mA + Modbus® RTU
- Modbus® สื่อสารผ่าน RS485
- Housing แบบ Die-cast Aluminium
- Sintered Stainless Steel Filter
- Protection Degree IP6X
- รองรับการตรวจสอบสถานะ Sensor, Fault, Pre-alarm, Alarm และ Over Range ผ่านระบบ Modbus®
- ออกแบบสำหรับใช้งานในสภาพแวดล้อมอุตสาหกรรม
การประยุกต์ใช้งาน
เหมาะสำหรับระบบตรวจจับก๊าซในพื้นที่อุตสาหกรรม เช่น
- โรงงานเคมีและปิโตรเคมี
- โรงไฟฟ้าและ Industrial Boiler
- พื้นที่จัดเก็บก๊าซและของเหลวไวไฟ
- โรงงานผลิตและบำบัดก๊าซ
- สถานีเติมและจ่ายเชื้อเพลิง
ข้อมูลทางเทคนิค Level 1
| รายการ | รายละเอียด |
|---|---|
| รุ่น | SX-X--M1Y |
| ประเภท | Gas Transmitter |
| ก๊าซที่ตรวจจับ | Methane (CH₄), LPG, Carbon Monoxide (CO), Petrol Vapours |
| การใช้งาน | Combustible / Toxic Gas Detection |
| พื้นที่ติดตั้ง | ATEX Zone 1 |
| Power Supply | 12 Vdc -10% ถึง 24 Vdc +10% |
| Output | 4..20 mA + Modbus® RTU |
| Communication | RS485 |
| Response Time T90 | <60 s (CH₄) |
| Activation Time | 60 s |
| Stabilization Time | 48 ชั่วโมง |
| Power Consumption | สูงสุด 2.3 W |
ข้อมูลทางเทคนิค Level 2
| รายการ | รายละเอียด |
|---|---|
| Sensor | Catalytic หรือ Electrochemical ขึ้นอยู่กับชนิดก๊าซและรุ่น |
| Filter | Sintered Stainless Steel |
| Housing | Die-cast Aluminium |
| Protection Degree | IP6X |
| Operating Humidity | 20–90% RH, Non-condensing |
| Operating Pressure | 800–1100 hPa |
| Storage Temperature | -20 ถึง +55°C |
| Storage Humidity | 20–90% RH, Non-condensing |
| Storage Pressure | 800–1100 hPa |
| 4..20 mA Fault Signal | 0 mA = Loop interruption, 1 mA = Sensor end-life, 2 mA = Fault, 22 mA = Over Range |
| Modbus® Interface | RS485 |
| Modbus® Protocol | Modbus® RTU |
| Modbus® Communication | 9600, 8, N, 1 |
| Modbus® Baud Rate | 4800 / 9600 / 19200 / 38400 baud |
| Modbus® Address | 1–247 |
| Dimensions | 168 × 138 × 89 mm (Housing ตามหน้าเว็บ) |
| Weight | ประมาณ 380 g |
| Sensor Life | Catalytic Sensor สูงสุดประมาณ 5 ปี ภายใต้เงื่อนไขการใช้งานปกติ |
| Sensor Replacement | ไม่มีชิ้นส่วนที่ผู้ใช้เปลี่ยนเองได้ ต้องเปลี่ยนทั้ง Transmitter เมื่อ Sensor หมดอายุ |
