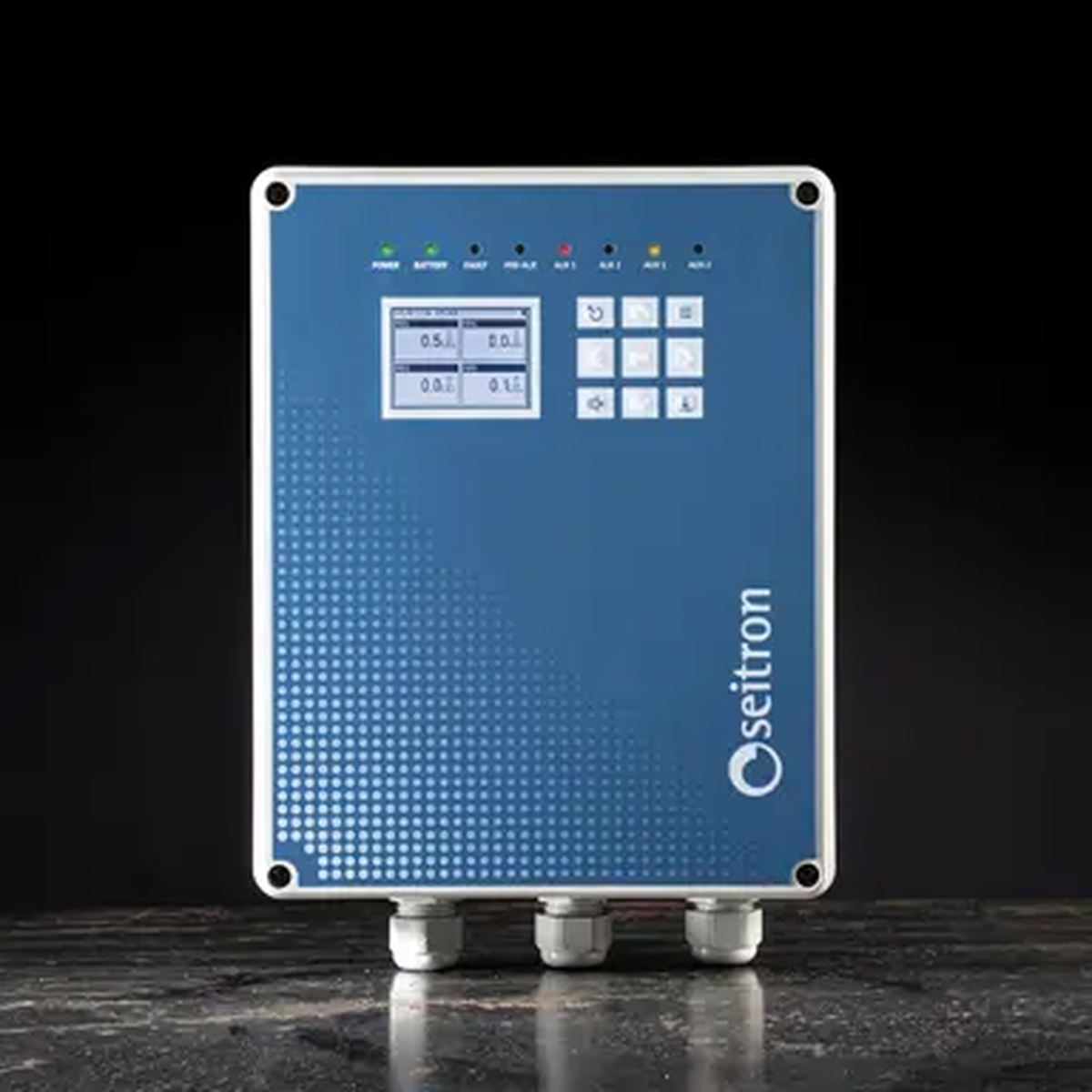

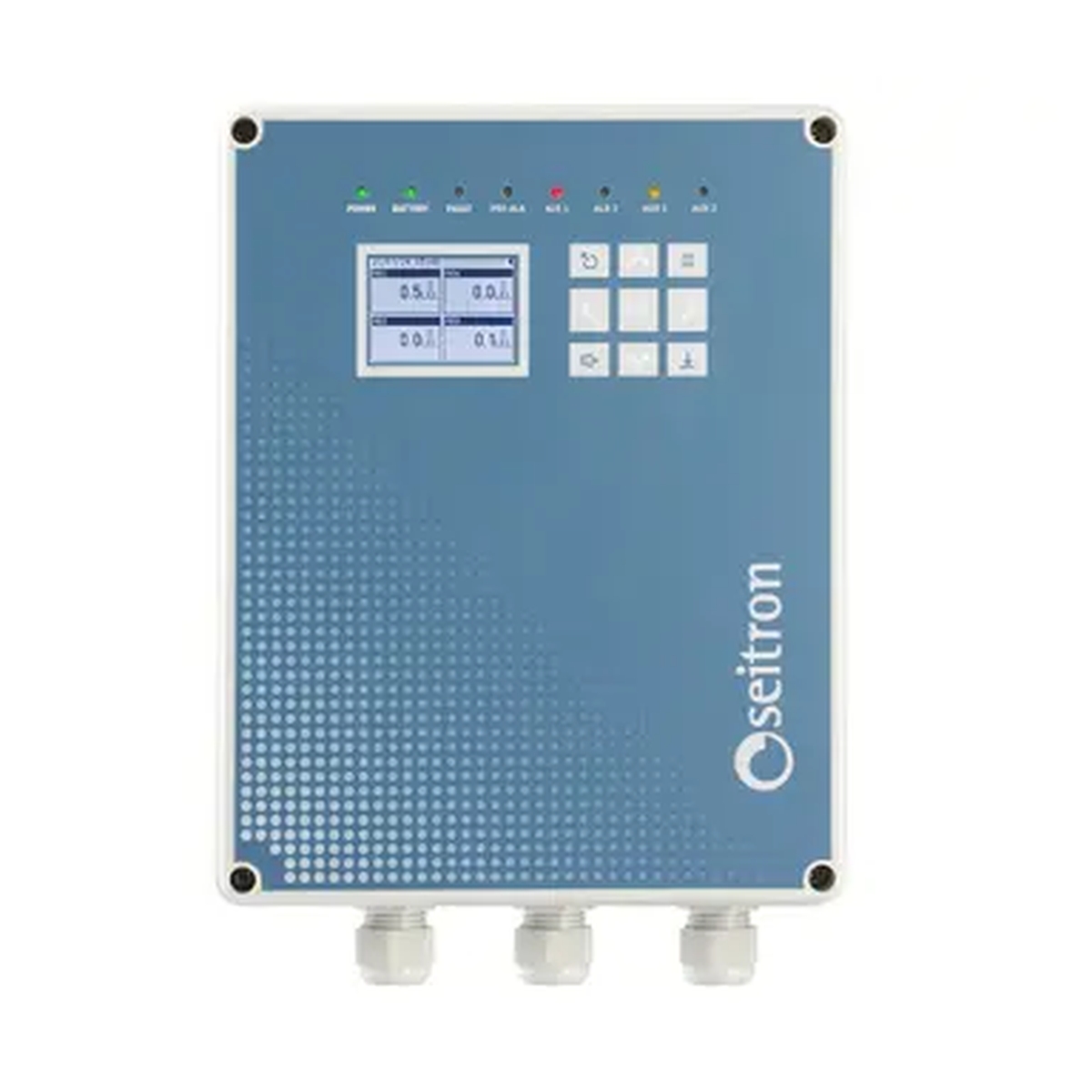

Programmable Gas Detection Control Unit ชุดควบคุมระบบตรวจจับก๊าซแบบ Programmable รุ่น Gas Master Control
Gas Master ControlGas Master Control ชุดควบคุมระบบตรวจจับก๊าซแบบ Programmable
Gas Master Control เป็นชุดควบคุมระบบตรวจจับก๊าซแบบ Programmable สำหรับ ตรวจสอบความเข้มข้นของก๊าซแบบรวมศูนย์ เหมาะสำหรับระบบที่ต้องตรวจจับการรั่วไหลของก๊าซไวไฟ ก๊าซพิษ และสารทำความเย็นในพื้นที่อุตสาหกรรมและอาคารพาณิชย์
ตัวเครื่องสามารถจัดการ Transmitter ได้หลายจุด โดยรองรับ Transmitter ของ Cool Guardian, Safe Guardian, SX, SW และ SY series พร้อม 8 Analog Inputs แบบ 4–20 mA และการสื่อสารผ่าน RS485 ด้วย Modbus® RTU สำหรับเชื่อมต่อกับ Transmitter
ระบบมี Relay Outputs แบบ SPDT จำนวน 5 ชุด สำหรับจัดการ Alarm และฟังก์ชันเสริม พร้อม Acoustic และ Visual Signals สำหรับแจ้งเตือนเหตุการณ์ผิดปกติ และสามารถจัดเก็บสถานะ Alarm ล่าสุดเพื่อช่วยในการตรวจสอบเหตุการณ์
Gas Master Control ออกแบบสำหรับติดตั้งใน พื้นที่ที่ไม่จัดเป็น ATEX Classified Area จึงเหมาะสำหรับสร้างระบบตรวจจับก๊าซแบบรวมศูนย์ที่สามารถปรับให้เข้ากับลักษณะงานของแต่ละพื้นที่ได้
คุณสมบัติเด่น
- ระบบควบคุม Gas Detection แบบ Programmable และรวมศูนย์
- รองรับการจัดการ Transmitter ได้สูงสุด 40 ตัว ตามข้อมูล Product
- รองรับ Transmitter สำหรับ Combustible, Toxic และ Refrigerant Gases
- รองรับ Cool Guardian, Safe Guardian, SX, SW และ SY series
- 8 × 4–20 mA Inputs
- RS485 Communication รองรับ Modbus® RTU
- Technical Data ระบุการควบคุมผ่าน Modbus® RTU ได้สูงสุด 32 Transmitters
- Relay Outputs 5 ชุด แบบ Voltage-free SPDT
- มี 2 Alarm Relays, 1 Pre-alarm Relay และ 2 Auxiliary Relays
- มี Acoustic และ Visual Signals สำหรับแจ้งเตือน
- Display แบบ Graphic LCD ขนาด 180 × 128 pixel
- จัดเก็บสถานะ Alarm ล่าสุด
- รองรับ Fire Alarm Input และ Manual Reset
- ระดับการป้องกัน IP54
การประยุกต์ใช้งาน
- โรงกลั่นน้ำมัน (Refineries)
- อาคารจอดรถหลายชั้น (Multilevel Parking)
- ระบบ Refrigeration ในโรงงานอุตสาหกรรม
- Data Centers
- โรงงานหรือระบบบำบัดและ Purification Plants
- คลังเก็บก๊าซ
- โรงงานผลิตอาหารและเครื่องดื่ม
- ระบบตรวจจับก๊าซในพื้นที่อุตสาหกรรมและอาคารพาณิชย์
การทำงานและระบบความปลอดภัย
Gas Master Control สามารถตรวจสอบข้อมูลจากหลาย Detection Points ผ่านชุดควบคุมส่วนกลาง ช่วยให้สามารถจัดการ Alarm และระบบความปลอดภัยจากอุปกรณ์เดียว โดยค่าการวัด เช่น Adjustment Range, Accuracy และ Resolution จะขึ้นอยู่กับข้อมูลจาก Gas Sensor ที่เชื่อมต่อ
ระบบ Relay สามารถแบ่งการทำงานเป็น Alarm, Pre-alarm และ Auxiliary เพื่อเชื่อมต่อกับอุปกรณ์หรือระบบภายนอกตามลักษณะการใช้งาน
ข้อมูลทางเทคนิค Level 1
| รายการ | รายละเอียด |
|---|---|
| ประเภท | Programmable Gas Detection Control Unit |
| ก๊าซที่รองรับ | Combustible, Toxic และ Refrigerant Gases |
| Transmitter ที่รองรับ | สูงสุด 40 ตัว ตามข้อมูล Product |
| Inputs | 8 × 4–20 mA |
| Communication | RS485 |
| Communication Protocol | Modbus® RTU |
| Transmitter ผ่าน Modbus® RTU | สูงสุด 32 ตัว |
| Relay Outputs | 5 × 8 A 250 Vac SPDT |
| Display | Graphic LCD 180 × 128 pixel |
| Power Supply | 85–264 Vac, 50–60 Hz หรือ 12–24 Vdc |
| Power Consumption | สูงสุด 30 W |
ข้อมูลทางเทคนิค Level 2
| รายการ | รายละเอียด |
|---|---|
| Fire Alarm Input | 1 |
| Manual Reset Input | 1 |
| Relay 1–2 | Alarm Relays |
| Relay 3 | Pre-alarm Relay |
| Relay 4–5 | Auxiliary Relays |
| Relay Contact Rating | 5 × 8 A, 250 V, cosφ=1 (SPDT) |
| Relay Contact | Voltage-free Changeover Contacts |
| Start-up Time | ขึ้นอยู่กับ Warm-up Time ของ Transmitter ที่เชื่อมต่อ |
| Adjustment Range | ขึ้นอยู่กับข้อมูลจาก Gas Sensor |
| Accuracy | ขึ้นอยู่กับข้อมูลจาก Gas Sensor |
| Resolution | ขึ้นอยู่กับข้อมูลจาก Gas Sensor |
| Cross Sensitivities | ดูคู่มือของ Remote Sensor |
| Operating Temperature | -20 ถึง +55°C |
| Storage Temperature | -20 ถึง +55°C |
| Operating Humidity | 20–90% RH แบบ Non-condensing |
| Pressure | 800–1100 hPa |
| Protection Degree | IP54 |
| Housing Material | Technopolymer |
| สี | Grey (RAL 7035) |
| ขนาด (กว้าง × สูง × ลึก) | 198.4 × 276.7 × 95.8 mm |
