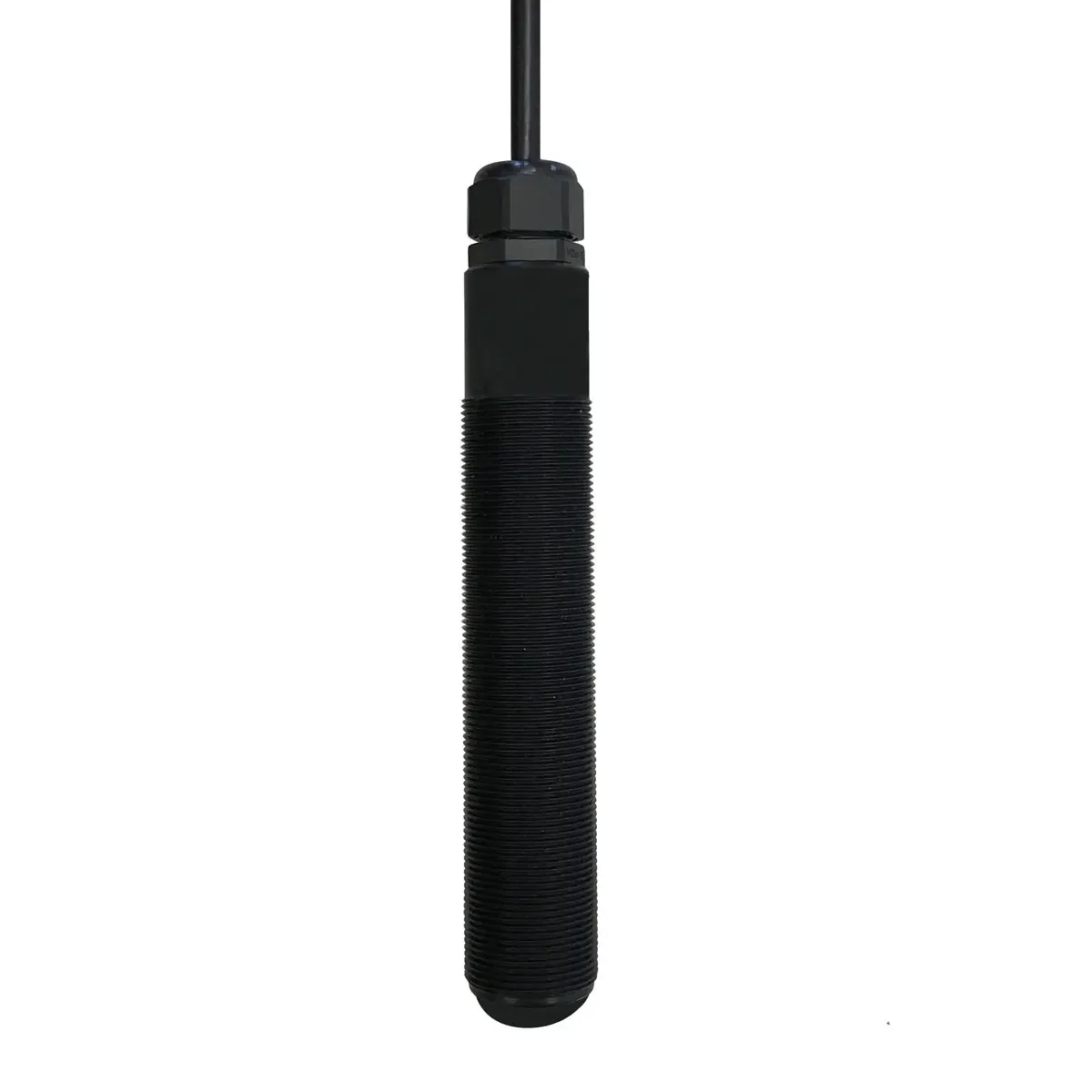

RADARCONT® RP4SR เซ็นเซอร์วัดระดับของเหลวด้วยเรดาร์ 122 GHz

RADARCONT® RP4SR เป็น Radar Level Sensor สำหรับวัดระดับของเหลวแบบต่อเนื่องโดยไม่สัมผัสกับตัวกลาง ใช้เทคโนโลยี Pulsed FMCW Radar (Frequency Modulated Continuous Wave) ที่ความถี่ 122–123 GHz เพื่อวัดระยะห่างระหว่างเซ็นเซอร์กับพื้นผิวของของเหลว

เซ็นเซอร์ส่งสัญญาณเรดาร์ที่มีความถี่เปลี่ยนแปลงแบบเชิงเส้นทั้งขาขึ้นและขาลง จากนั้นวิเคราะห์ความแตกต่างของเวลาหน่วงและความถี่ของสัญญาณสะท้อน เพื่อคำนวณระยะห่างและระดับของตัวกลาง

ด้วยความถี่เรดาร์ 122 GHz และมุมเปิดลำแสงเพียง 10° ช่วยให้สัญญาณมีการโฟกัสที่ดีและลดผลกระทบจากอุปกรณ์หรือสิ่งกีดขวางภายในถัง เหมาะสำหรับการติดตั้งในถังที่มีความสูงถึง 10 เมตร

RADARCONT® RP4SR เหมาะสำหรับงานที่ Ultrasonic หรือ Optical Sensor อาจมีข้อจำกัดจากอุณหภูมิ แก๊ส ไอน้ำ แรงดันหรือสุญญากาศ ฝุ่น ลม หรือแสง สามารถวัดของเหลวที่มีการสะสมของแก๊ส เช่น แอมโมเนีย รวมถึงของเหลวที่มีการเกิดโฟมได้

ในบางลักษณะการติดตั้ง เทคโนโลยีเรดาร์ยังสามารถใช้วัดผ่านผนังภาชนะ เช่น IBC Container หรือผ่านหน้าต่างป้องกันที่ทำจาก PTFE หรือ PP

จุดเด่นสินค้า

• เรดาร์ความถี่ 122–123 GHz สำหรับวัดระดับแบบไม่สัมผัส
• รองรับการวัดระดับของเหลวแบบต่อเนื่อง
• ช่วงการวัด 0–10 เมตร
• ความละเอียด ≤1 mm
• ความสามารถในการทำซ้ำ ≤±2 mm
• ทำงานได้โดยไม่ขึ้นกับสภาพอากาศ
• ทนต่ออุณหภูมิสูงและต่ำ
• ไม่ไวต่อ ความชื้น ฝุ่น สิ่งสกปรก และการเปลี่ยนแปลงอุณหภูมิ
• สามารถวัดของเหลวที่มี Gas Stratification และ Foam
• สามารถวัดผ่านผนังภาชนะได้ในบางลักษณะการใช้งาน
• มุมเปิดลำแสง 10° ช่วยลดผลกระทบจากสิ่งกีดขวาง
• รองรับ IO-Link สำหรับตรวจสอบและตั้งค่าระยะไกล
• รองรับ RS485 Modbus-RTU
• ติดตั้งและใช้งานแบบ Plug & Play
• ไม่ต้องบำรุงรักษาเป็นประจำ
• ระดับการป้องกัน IP65/IP67

การใช้งาน

• ถังเก็บของเหลว
• ถัง Process
• ระบบควบคุมกระบวนการผลิต
• ระบบ Automation
• อุตสาหกรรมกระบวนการผลิต
• งานวัดระดับของเหลวที่มีโฟม
• งานที่มีไอน้ำหรือแก๊สสะสมเหนือผิวของเหลว
• งานที่มีฝุ่นหรือสิ่งสกปรก
• งานที่มีอุณหภูมิเปลี่ยนแปลงสูง
• IBC Container
• งานวัดระดับผ่านผนังภาชนะ
• งานที่ Ultrasonic หรือ Optical Sensor ไม่เหมาะสม
