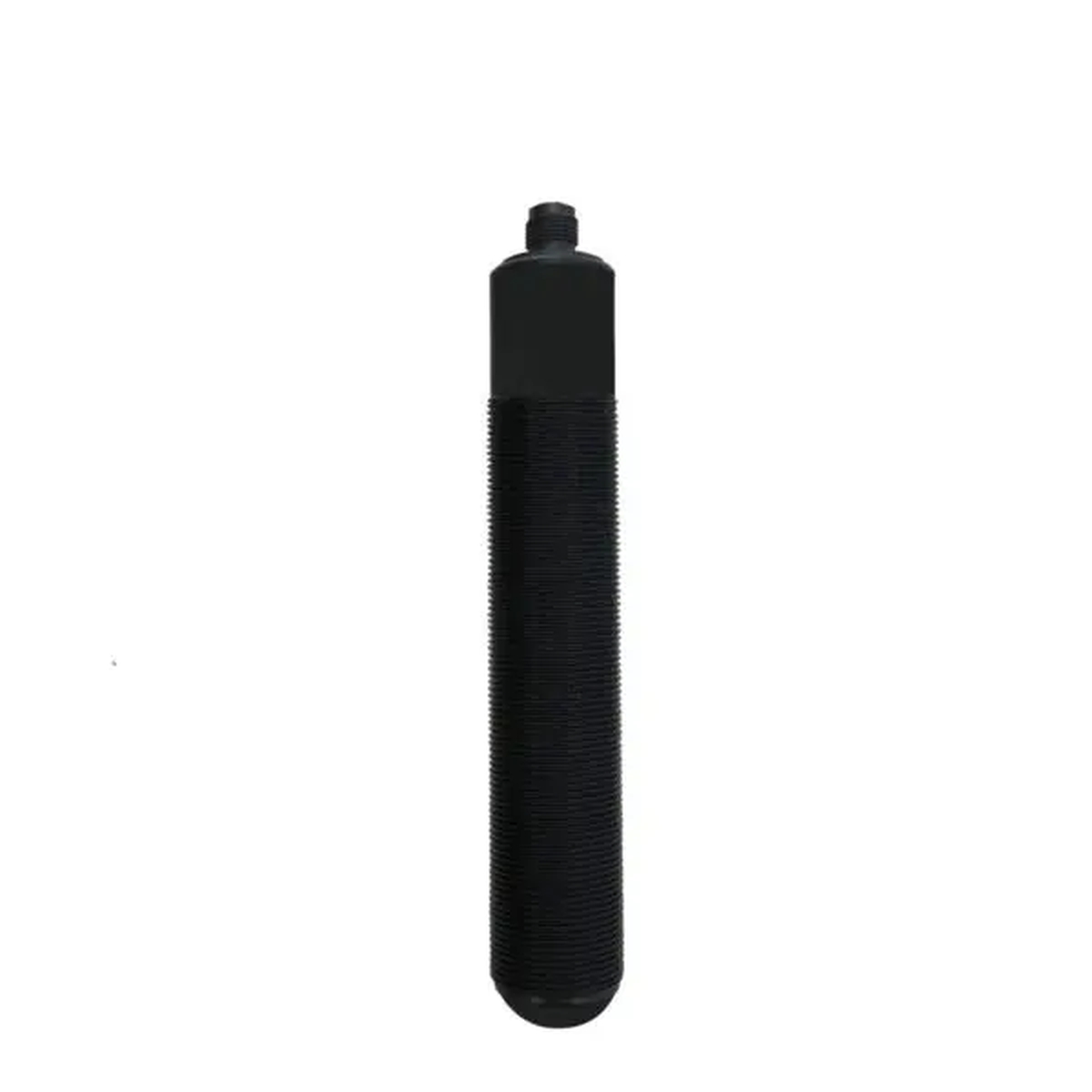

RADARCONT® RP4IR เซ็นเซอร์วัดระดับของเหลวด้วยเรดาร์ 122 GHz

RADARCONT® RP4IR เป็นเซ็นเซอร์วัดระดับด้วยเรดาร์สำหรับวัดระดับของเหลวอย่างต่อเนื่องแบบ ไม่สัมผัส (Non-Contact) โดยใช้เทคโนโลยี Pulsed FMCW Radar (Frequency Modulated Continuous Wave) ที่ความถี่ 122–123 GHz เพื่อวัดระยะห่างระหว่างเซ็นเซอร์กับพื้นผิวของตัวกลาง

เซ็นเซอร์เหมาะสำหรับการใช้งานในถังและกระบวนการอุตสาหกรรมที่ต้องการวัดระดับสูงสุด 10 m โดยมีความละเอียดสูงถึง ≤1 mm และความแม่นยำในการวัดซ้ำ ≤±2 mm

ด้วยมุมลำแสงแคบเพียง 10° ช่วยลดผลกระทบจากสิ่งกีดขวางหรืออุปกรณ์ภายในถัง เช่น ท่อและโครงสร้างต่าง ๆ ทำให้เหมาะสำหรับงานที่มีสภาพแวดล้อมซับซ้อน

เทคโนโลยีเรดาร์ยังเหมาะสำหรับสภาพการใช้งานที่เซ็นเซอร์แบบ Optical หรือ Ultrasonic อาจมีข้อจำกัด เช่น อุณหภูมิสูงหรือต่ำ การแบ่งชั้นของก๊าซหรือไอ ความดันหรือสุญญากาศ ฝุ่น ลม ความชื้น หรือแสงรบกวน

นอกจากนี้ยังสามารถวัดระดับของเหลวที่มี การเกิดฟองหรือการแบ่งชั้นของก๊าซ และในบางลักษณะการติดตั้งสามารถวัดผ่านผนังภาชนะหรือหน้าต่างป้องกันที่เหมาะสม เช่น PTFE หรือ PP

จุดเด่นสินค้า

• ใช้เทคโนโลยี Pulsed FMCW Radar
• ความถี่เรดาร์ 122–123 GHz
• วัดระดับของเหลวแบบไม่สัมผัส
• ระยะวัด 0–10 m
• ความละเอียด ≤1 mm
• ความแม่นยำในการวัดซ้ำ ≤±2 mm
• มุมลำแสงแคบ 10° ช่วยลดผลกระทบจากสิ่งกีดขวาง
• ทำงานได้โดยไม่ขึ้นกับสภาพอากาศ
• ทนต่ออุณหภูมิ ความชื้น และสิ่งสกปรก
• เหมาะกับของเหลวที่มีการเกิดฟองหรือชั้นก๊าซ
• สามารถใช้งานในสภาวะที่ Ultrasonic Sensor มีข้อจำกัด
• รองรับ RS485 Modbus-RTU
• รองรับ IO-Link สำหรับตรวจสอบและตั้งค่าจากระยะไกล
• ติดตั้งง่ายแบบ Plug & Play
• ไม่ต้องสัมผัสตัวกลาง จึงบำรุงรักษาน้อย
• ระดับการป้องกัน IP65/IP67

การใช้งาน

• ถังเก็บและถังกระบวนการ
• ระบบอุตสาหกรรมและระบบ Automation
• อุตสาหกรรมกระบวนการ
• ระบบจัดเก็บของเหลว
• งานที่มีไอหรือก๊าซสะสมเหนือผิวของเหลว
• งานที่มีการเกิดฟองบนผิวของเหลว
• งานที่มีฝุ่น ความชื้น หรือสิ่งสกปรก
• งานที่มีอุณหภูมิเปลี่ยนแปลง
• งานที่ Ultrasonic หรือ Optical Sensor ไม่เหมาะสม
• งานที่ต้องการตรวจสอบและตั้งค่าผ่าน IO-Link

หลักการทำงาน

RADARCONT® RP4IR ส่งสัญญาณเรดาร์ที่มีความถี่เปลี่ยนแปลงขึ้นและลงอย่างเป็นเชิงเส้นไปยังพื้นผิวของตัวกลาง เมื่อสัญญาณสะท้อนกลับมายังเซ็นเซอร์ ระบบจะวิเคราะห์ เวลาหน่วงและความแตกต่างของความถี่ระหว่างสัญญาณที่ส่งและสัญญาณสะท้อน เพื่อคำนวณระยะห่างจากเซ็นเซอร์ถึงพื้นผิว และนำไปใช้ในการตรวจวัดระดับของเหลว

ข้อมูลทางเทคนิค
