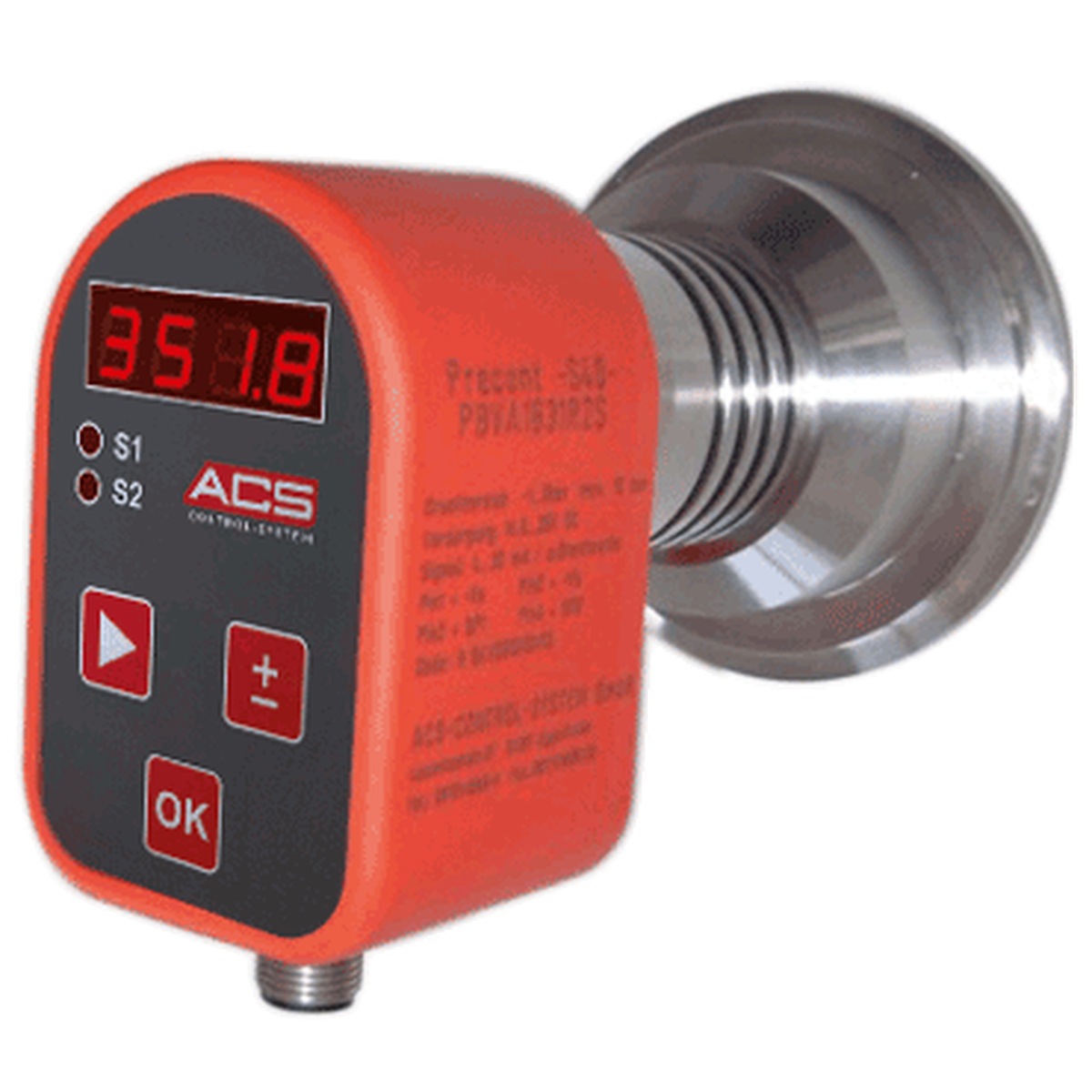

Pressure Transmitter and Switch เครื่องวัดและสวิตช์แรงดัน รุ่น Precont® S40
Precont® S40คุณสมบัติหลัก
- เซลล์วัดแรงดันเซรามิก Al₂O₃ ความบริสุทธิ์ 99.9% แม่นยำและเสถียร
- รองรับข้อต่อกระบวนการหลากหลาย สำหรับงานอุตสาหกรรมและงานสุขอนามัย
- รองรับเอาต์พุต 4–20 mA แบบ 2 สาย หรือ 0–10 V แบบ 3 สาย
- รองรับเอาต์พุตสวิตช์ PNP สูงสุด 2 จุด
- มีรุ่นพร้อม LED Display
- ทนต่อแรงดัน สารเคมี การกัดกร่อน และการเปลี่ยนแปลงอุณหภูมิได้ดี
- เหมาะสำหรับการวัดแรงดัน ก๊าซ ไอน้ำ และของเหลว
- ช่วงแรงดัน -1 ถึง +60 bar
- อุณหภูมิตัวกลาง -40 ถึง +125°C
- ระดับการป้องกัน IP65 / IP67
- Turn-Down 30:1
รายละเอียดสินค้า
Precont® S40 เป็นเครื่องวัดแรงดันสำหรับงานอุตสาหกรรมและระบบกระบวนการ โดยใช้ เซลล์วัดแรงดันแบบเซรามิก ที่มีความแม่นยำและเสถียรภาพสูง เหมาะสำหรับการตรวจวัดแรงดันของ ก๊าซ ไอน้ำ และของเหลว
ตัวเครื่องได้รับการออกแบบให้มีความแข็งแรงและทนต่อสภาพการใช้งานที่รุนแรง ทั้งแรงดันสูง สารเคมี การกัดกร่อน และการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว จึงสามารถใช้งานได้หลากหลายในระบบอุตสาหกรรม
รุ่นนี้รองรับ ข้อต่อกระบวนการหลายรูปแบบ และมีตัวเลือกอิเล็กทรอนิกส์หลายแบบ สามารถเลือกเอาต์พุต 4–20 mA, 0–10 V และเอาต์พุตสวิตช์ PNP 2 จุด ตามรูปแบบการใช้งาน
การประยุกต์ใช้งาน
- ระบบควบคุมและตรวจวัดแรงดันในกระบวนการผลิต
- ระบบ Pneumatic และ Hydraulic
- เครื่องจักรและระบบอัตโนมัติในโรงงาน
- ระบบทำความเย็นและปรับอากาศ
- การวัดแรงดันของ ก๊าซ ไอน้ำ และของเหลว
- ระบบควบคุมกระบวนการและระบบอาคาร
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
|---|---|
| ประเภทเซ็นเซอร์ | Pressure Transmitter / Pressure Switch |
| หลักการวัด | เซลล์วัดแรงดันแบบเซรามิก |
| วัสดุเมมเบรน | เซรามิก Al₂O₃ ความบริสุทธิ์ 99.9% |
| ช่วงแรงดัน | -1 ถึง +60 bar |
| เอาต์พุต | 4–20 mA / 0–10 V |
| เอาต์พุตสวิตช์ | 2 × PNP |
| แรงดันจ่าย 4–20 mA พร้อม Display | 14.5–45 V DC / รุ่น Ex: 14.5–30 V DC |
| แรงดันจ่าย 4–20 mA ไม่มี Display | 10.5–45 V DC / รุ่น Ex: 10.5–30 V DC |
| แรงดันจ่าย 0–10 V | 14.5–45 V DC / รุ่น Ex: 14.5–30 V DC |
| กระแสไฟ 4–20 mA | ≤22 mA |
| กระแสไฟ 0–10 V | ≤10 mA |
| กระแสเอาต์พุต PNP | ≤250 mA, จำกัดกระแสและป้องกันลัดวงจร |
| ความคลาดเคลื่อนเชิงเส้น | ≤±0.05% FS / ±0.1% FS / ±0.2% FS |
| Drift ระยะยาว | ≤±0.1% FS/ปี แบบไม่สะสม |
| ความคลาดเคลื่อนจากอุณหภูมิ | ≤±0.15% FS/10 K (Zero/Span) |
| Turn-Down | 30:1 |
| วัสดุข้อต่อกระบวนการ | Stainless Steel 1.4404 (316L), 1.4571 (316Ti) |
| วัสดุตัวเรือน | CrNi Stainless Steel / PBT / POM (Delrin®) |
| ซีลที่สัมผัสตัวกลาง | FPM (Viton®), EPDM, CR (Neoprene®), FFKM (Kalrez®), NBR |
| อุณหภูมิแวดล้อม | -40 ถึง +85°C |
| อุณหภูมิตัวกลาง | -40 ถึง +125°C |
| ระดับการป้องกัน | IP65 / IP67 ตาม EN/IEC 60529 |
