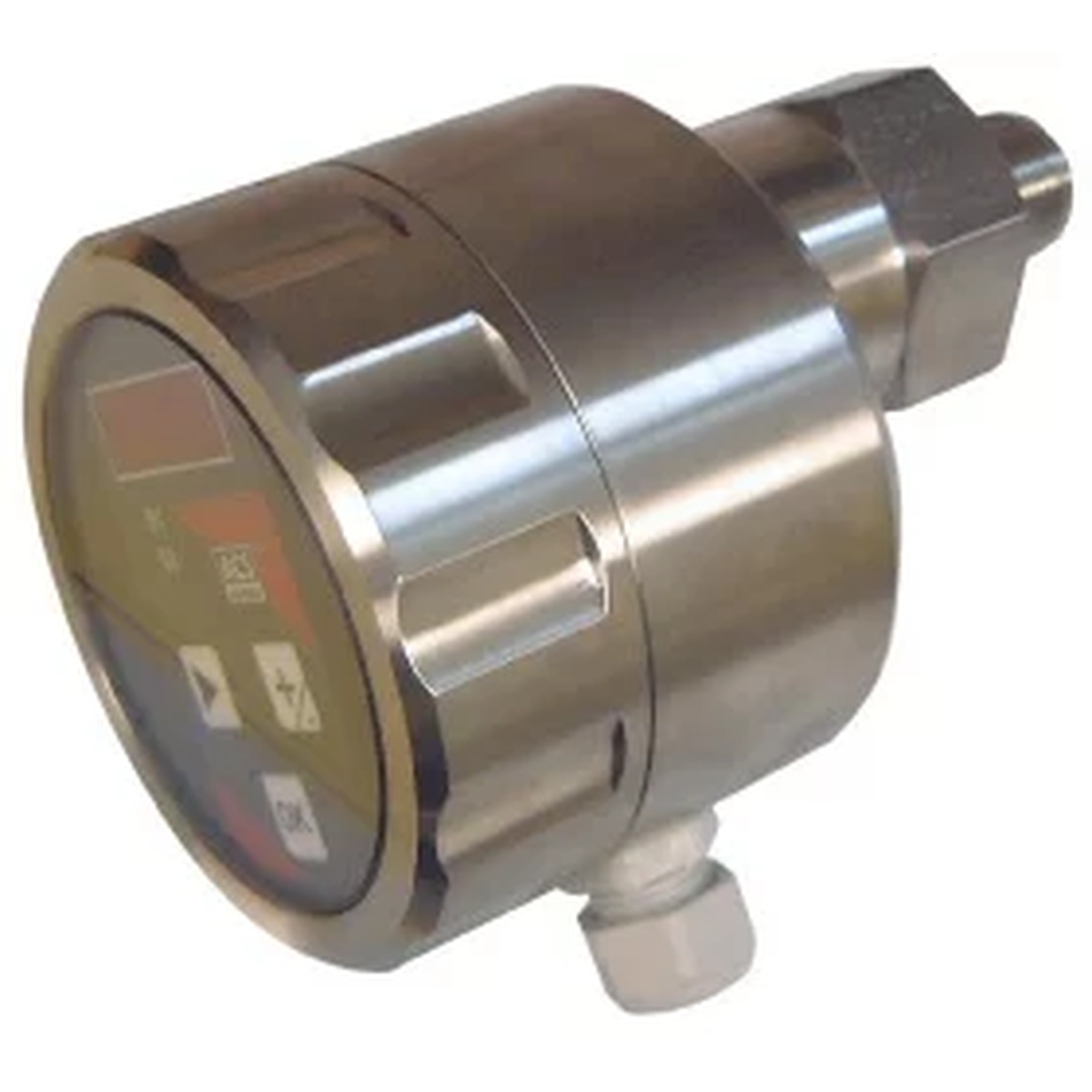

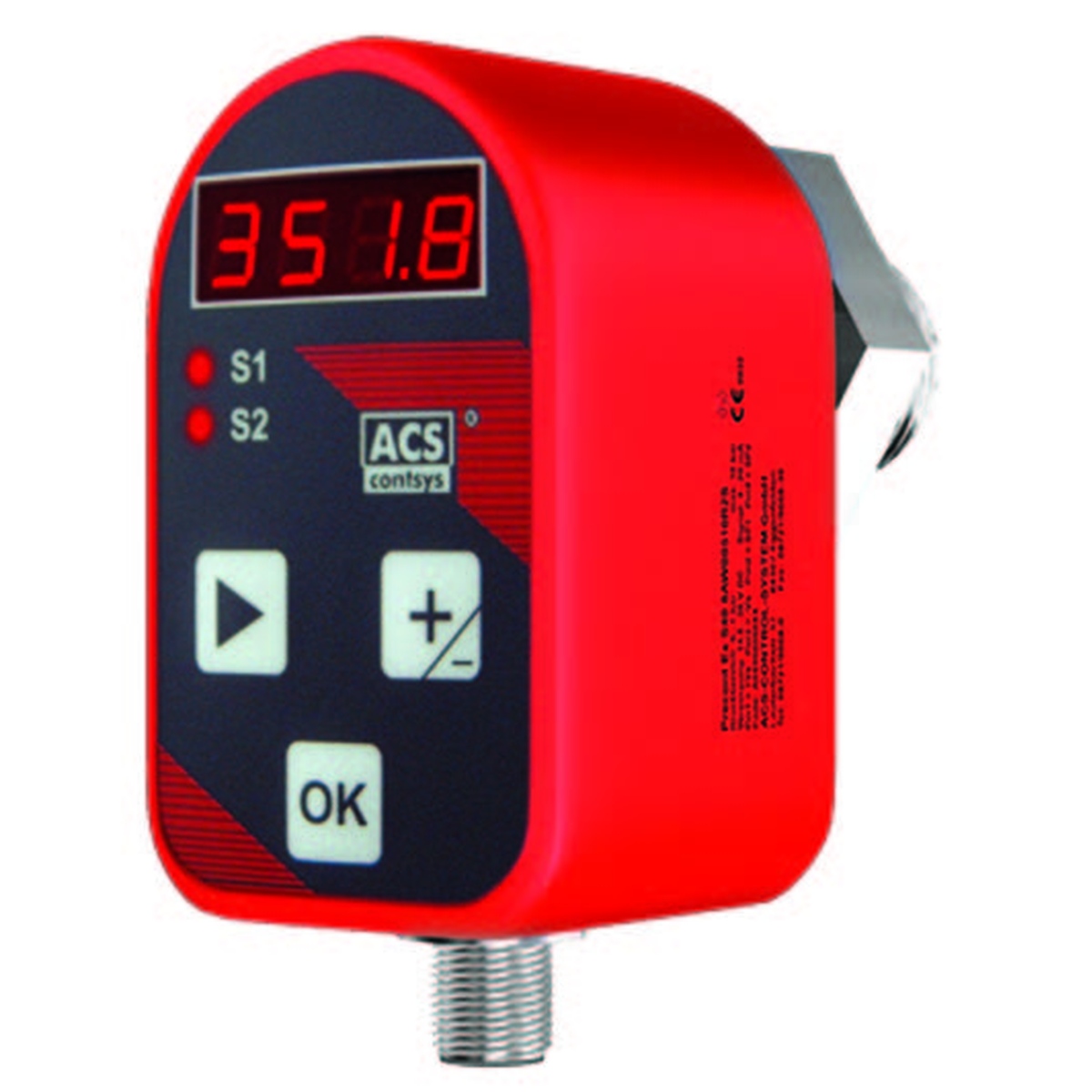

Pressure Transmitter ทรานสมิตเตอร์วัดความดัน รุ่น Precont® S20
Precont® S20คุณสมบัติหลัก
- รองรับแรงดันสูงสุด 1,000 bar
- เซ็นเซอร์แบบ Polysilicon หรือ Thin-Film พร้อมไดอะแฟรมโลหะ
- เอาต์พุต 4–20 mA แบบ 2 สาย
- รองรับจอ LED สำหรับแสดงค่าหน้างาน
- รองรับเอาต์พุตสวิตช์ PNP 2 จุด
- ความสามารถในการรับแรงดันเกินสูงสุด 4 เท่า ของช่วงวัด
- มีความสามารถในการทำซ้ำและ Hysteresis ที่ดี
- Turn-Down 30:1
- ทนต่อสารเคมี การกัดกร่อน และการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว
- รองรับอุณหภูมิตัวกลางสูงสุด +125°C
- มีรุ่น ATEX สำหรับพื้นที่เสี่ยงต่อการระเบิด
รายละเอียด
Precont® S20 เป็นเซ็นเซอร์วัดแรงดันสำหรับงานวิศวกรรมกระบวนการและระบบอุตสาหกรรม สามารถใช้วัดแรงดันของ ก๊าซ ไอน้ำ และของเหลว โดยออกแบบให้รองรับการใช้งานในสภาวะแวดล้อมที่มีความต้องการสูง
เซ็นเซอร์วัดแรงดันแบบ Polysilicon หรือ Thin-Film ช่วยให้สามารถรองรับช่วงแรงดันสูง มีความสามารถในการทำซ้ำที่ดี มี Hysteresis ต่ำ และมีเสถียรภาพในการใช้งานระยะยาว ขณะเดียวกันโครงสร้างไดอะแฟรมโลหะช่วยเพิ่มความแข็งแรงและความทนทานต่อแรงดัน
ตัวอุปกรณ์รองรับช่วงแรงดันตั้งแต่ -1 bar ถึง 1,000 bar ขึ้นอยู่กับรุ่น และสามารถเลือกเอาต์พุต 4–20 mA แบบ 2 สาย หรือ 0–10 V แบบ 3 สาย ตามรุ่นที่กำหนดค่า นอกจากนี้ยังมีเอาต์พุตสวิตช์ PNP 2 จุด สำหรับใช้เป็นสัญญาณควบคุมหรือแจ้งเตือน
การประยุกต์ใช้งาน
- ระบบควบคุมและตรวจวัดแรงดันในกระบวนการผลิต
- เครื่องจักรและระบบอุตสาหกรรม
- ระบบ Hydraulic และ Pneumatic
- ระบบปรับอากาศและทำความเย็น
- การวัดแรงดัน ก๊าซ ไอน้ำ และของเหลว
- ระบบควบคุมกระบวนการผลิต
- งานที่ต้องการวัดแรงดันสูง
- งานที่ต้องการความทนทานต่อแรงดันเกินและสภาพแวดล้อมที่รุนแรง
- พื้นที่อันตรายเมื่อเลือกใช้รุ่น ATEX
ข้อมูลทางเทคนิค
| รายการรายละเอียด | ข้อมูล |
|---|---|
| ประเภทเซ็นเซอร์ | Polysilicon หรือ Thin-Film Pressure Sensor |
| ไดอะแฟรม | ไดอะแฟรมโลหะ |
| ช่วงแรงดันกระบวนการ | -1 ถึง +1,000 bar ขึ้นอยู่กับรุ่น |
| ประเภทแรงดัน | Gauge / Absolute ขึ้นอยู่กับรุ่น |
| Turn-Down | 30:1 |
| ความคลาดเคลื่อนของเส้นลักษณะ | ≤ ±0.15% FS / ≤ ±0.5% FS |
| Drift ระยะยาว | ≤ ±0.2% FS/ปี ไม่สะสม |
| ความคลาดเคลื่อนจากอุณหภูมิ | ≤ ±0.20% FS/10 K (Zero/Span) |
| เอาต์พุตอนาล็อก | 4–20 mA, 2 สาย / 0–10 V, 3 สาย |
| เอาต์พุตสวิตช์ | 2 × PNP |
| กระแสเอาต์พุตสวิตช์ | ≤ 250 mA, จำกัดกระแสและป้องกันลัดวงจร |
| แรงดันจ่าย 4–20 mA พร้อมจอ | 14.5–45 V DC / รุ่น Ex: 14.5–30 V DC |
| แรงดันจ่าย 4–20 mA ไม่มีจอ | 10.5–45 V DC / รุ่น Ex: 10.5–30 V DC |
| แรงดันจ่าย 0–10 V | 14.5–45 V DC / รุ่น Ex: 14.5–30 V DC |
| กระแสที่ใช้ 4–20 mA | ≤ 22 mA |
| กระแสที่ใช้ 0–10 V | ≤ 10 mA |
| วัสดุไดอะแฟรม | ≥40 bar: Stainless Steel 1.4571 (316Ti) / <40 bar: Stainless Steel 1.4542/630 หรือ 1.4534 |
| วัสดุข้อต่อกระบวนการ | Stainless Steel 1.4571 (316Ti) |
| วัสดุตัวเรือน | CrNi Stainless Steel / PBT / POM (Delrin®) |
| ซีลที่สัมผัสตัวกลาง | FPM/FKM, EPDM, NBR |
| อุณหภูมิแวดล้อม | -40°C ถึง +85°C |
| อุณหภูมิตัวกลาง | -40°C ถึง +125°C |
| ระดับการป้องกัน | IP65 / IP67 ตาม EN/IEC 60529 |
| การรับรอง | ATEX รุ่น Ex ตามการกำหนดค่า |
