Digital Pressure Transmitter ทรานสมิตเตอร์วัดความดันดิจิทัล รุ่น Precont® S10
Precont® S10คุณสมบัติหลัก
- เซลล์วัดแรงดันเซรามิก Al₂O₃ 99.9% แบบคาปาซิทีฟ มีความแม่นยำและเสถียรสูง

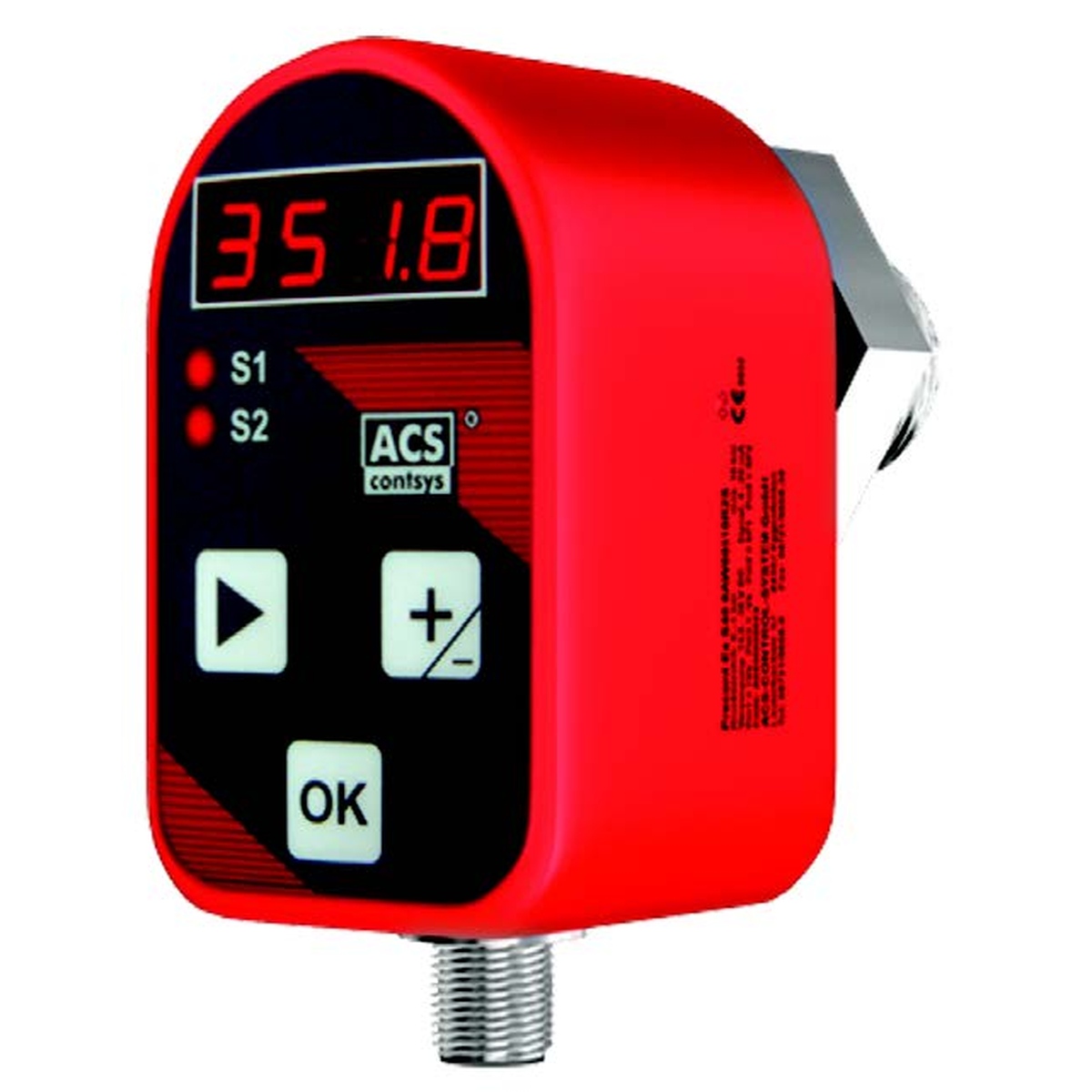

- จอ LED สว่าง 4 หลัก อ่านค่าหน้างานได้ง่าย
- ตั้งค่าได้จากหน้างาน ผ่านปุ่มกด
- รองรับ เอาต์พุต 4–20 mA หรือ 0–10 V
- รองรับ เอาต์พุตสวิตช์ PNP 2 จุด ปรับตั้งได้อย่างอิสระ
- รองรับการวัดทั้ง แรงดันเกจ (Gauge) และแรงดันสัมบูรณ์ (Absolute)
- ช่วงการวัดสูงสุด 60 bar
- รองรับอุณหภูมิตัวกลางสูงสุด +125°C

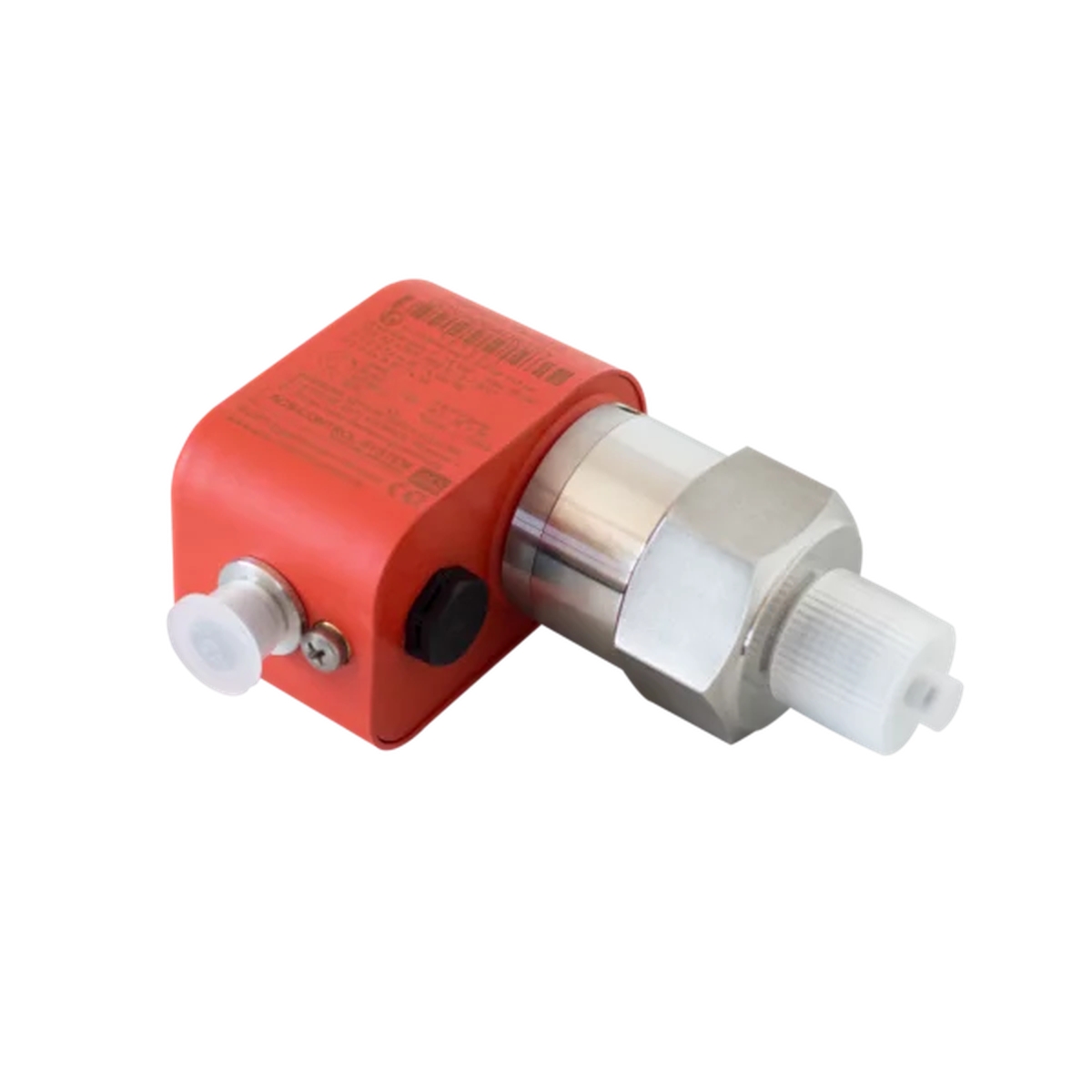

- มีรุ่น ATEX สำหรับใช้งานในพื้นที่เสี่ยงต่อการระเบิด
- ทนต่อแรงดันสูง สารเคมี การกัดกร่อน และการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว
รายละเอียด
Precont® S10 เป็นเซ็นเซอร์วัดแรงดันดิจิทัลสำหรับงานด้านวิศวกรรมกระบวนการและระบบอุตสาหกรรม ใช้เซลล์วัดแรงดันเซรามิกแบบคาปาซิทีฟชนิดแห้งภายใน ซึ่งให้ความแม่นยำสูงและมีเสถียรภาพในระยะยาว
ด้วยโครงสร้างที่แข็งแรง ทนต่อแรงดัน สารเคมี การกัดกร่อน และ Thermal Shock จึงเหมาะสำหรับการวัดแรงดันของ ก๊าซ ไอน้ำ และของเหลว แม้ในสภาพแวดล้อมการทำงานที่มีความต้องการสูง
สามารถเลือกเอาต์พุตเป็น 4–20 mA แบบ 2 สาย หรือ 0–10 V แบบ 3 สาย และสามารถเลือกใช้งานร่วมกับเอาต์พุตสวิตช์ PNP 2 จุด ได้ โดยเอาต์พุตสวิตช์สามารถกำหนดเป็นเอาต์พุตแจ้งเตือนความผิดปกติได้ตามการกำหนดค่า
จอ LED ความสว่างสูง ช่วยให้อ่านค่าความดันได้ง่ายจากระยะไกล และรุ่นที่รองรับการตั้งค่าหน้างานสามารถปรับพารามิเตอร์ผ่านปุ่มกดบนตัวอุปกรณ์ได้
การประยุกต์ใช้งาน
- ระบบวัดและควบคุมแรงดันในกระบวนการผลิต
- ระบบเครื่องจักรและระบบอุตสาหกรรม
- ระบบ Hydraulic และ Pneumatic
- ระบบปรับอากาศและทำความเย็น
- การวัดแรงดันของ ก๊าซ ไอน้ำ และของเหลว
- ระบบควบคุมกระบวนการผลิต
- งานที่ต้องการความแม่นยำและเสถียรภาพในการวัดสูง
- งานในพื้นที่อันตรายที่ต้องใช้รุ่น ATEX
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
|---|---|
| ประเภทเซ็นเซอร์ | เซ็นเซอร์/ทรานสมิตเตอร์วัดแรงดันแบบดิจิทัล |
| หลักการวัด | เซลล์วัดแรงดันเซรามิกแบบคาปาซิทีฟชนิดแห้ง |
| วัสดุเซลล์วัด | เซรามิก Al₂O₃ 99.9% |
| ชนิดแรงดัน | แรงดันเกจ (Relative) / แรงดันสัมบูรณ์ (Absolute) |
| ช่วงการวัด | 0…0.1 / 0…0.2 / 0…0.4 / 0…0.6 / 0…1 / 0…1.6 / 0…2.5 / 0…4 / 0…6 / 0…10 / 0…16 / 0…20 / 0…40 / 0…60 bar |
| ช่วงสุญญากาศ | -0.1…0 / -1…0 bar |
| ช่วงแรงดันผสม | -1…+1 bar / -0.1…+0.1 bar |
| Turn-Down | 30:1 |
| ความคลาดเคลื่อนของเส้นลักษณะ | ≤ ±0.05% FS / ±0.1% FS / ±0.2% FS |
| Drift ระยะยาว | ≤ ±0.1% FS/ปี (ไม่สะสม) |
| ความคลาดเคลื่อนจากอุณหภูมิ | ≤ ±0.15% FS/10 K (Zero/Span) |
| เอาต์พุตอนาล็อก | 4–20 mA, 2 สาย / 0–10 V, 3 สาย |
| เอาต์พุตสวิตช์ | PNP 2 จุด |
| กระแสเอาต์พุตสวิตช์ | ≤ 250 mA, จำกัดกระแสและป้องกันลัดวงจร |
| แรงดันจ่าย 4–20 mA พร้อมจอ | 14.5–45 V DC / รุ่น Ex: 14.5–30 V DC |
| แรงดันจ่าย 4–20 mA ไม่มีจอ | 10.5–45 V DC / รุ่น Ex: 10.5–30 V DC |
| แรงดันจ่าย 0–10 V | 14.5–45 V DC / รุ่น Ex: 14.5–30 V DC |
| กระแสที่ใช้ 4–20 mA | ≤ 22 mA |
| กระแสที่ใช้ 0–10 V | ≤ 10 mA |
| อุณหภูมิแวดล้อม | -40°C ถึง +85°C |
| อุณหภูมิตัวกลาง | -40°C ถึง +125°C |
| แรงดันกระบวนการ | -1 ถึง +60 bar |
| วัสดุข้อต่อกระบวนการ | Stainless Steel 1.4404 (316L) / 1.4571 (316Ti) |
| วัสดุตัวเรือน | CrNi Stainless Steel / PBT / POM (Delrin®) |
| ซีลที่สัมผัสตัวกลาง | FPM/FKM, EPDM, CR, FFKM, NBR |
| ข้อต่อกระบวนการ | G¼″, G½″ และรุ่นที่มีรูภายใน Ø11.4 mm ตามการกำหนดค่า |
| การเชื่อมต่อไฟฟ้า | M12-A 4/5 Pin, สายเคเบิลยาว 2 m หรือ Terminal compartment |
| ระดับการป้องกัน | IP65 / IP67 ตาม EN/IEC 60529 |
| การรับรอง | ATEX รุ่น Ex ตามการกำหนดค่า |
