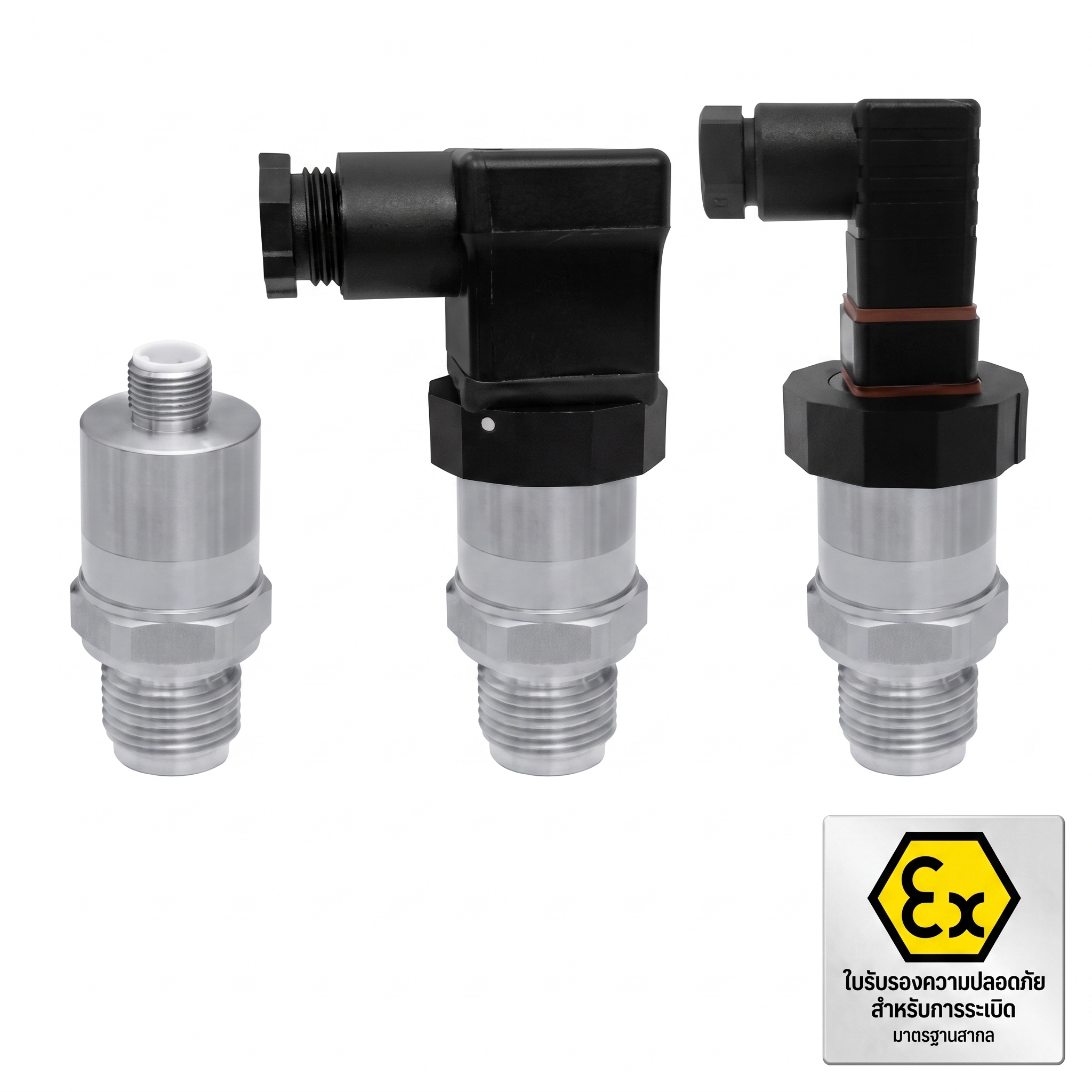

Universal Pressure Transmitter เครื่องส่งสัญญาณความดันอเนกประสงค์ รุ่น Precont® PU4SM
Precont® PU4SMPrecont® PU4SM คือเครื่องวัดและส่งสัญญาณแรงดันแบบอิเล็กทรอนิกส์ สำหรับ ตรวจสอบ ควบคุม และวัดแรงดันอย่างต่อเนื่อง ในก๊าซ ไอ ของเหลว และฝุ่น รองรับการใช้งานทั้งในพื้นที่ทั่วไปและพื้นที่อันตรายตามรุ่นที่กำหนด
ติดตั้งด้วย เซลล์วัดแรงดันแบบไดอะแฟรมโลหะ รองรับช่วงแรงดันสูงถึง 1,000 bar ให้ความแม่นยำสูง มีเสถียรภาพในระยะยาว และเหมาะสำหรับงานที่ต้องการความทนทานต่อแรงดัน การสั่นสะเทือน อุณหภูมิ และสภาพแวดล้อมที่รุนแรง
มีตัวเลือกการเชื่อมต่อและอุปกรณ์อิเล็กทรอนิกส์หลายรูปแบบ สามารถตั้งค่าแบบดิจิทัลผ่าน HART®, RS485 Modbus® RTU หรือ IO-Link® จึงสามารถนำไปใช้งานได้หลากหลายทั้งในระบบเครื่องจักรและระบบควบคุมกระบวนการ
การออกแบบ Front-flush Process Connection ช่วยให้ไดอะแฟรมที่สัมผัสตัวกลางสามารถทำความสะอาดได้ง่าย เหมาะกับงานที่มีตัวกลางหนืดหรือมีการเปลี่ยนแปลงของตัวกลางบ่อยครั้ง
ตัวเครื่องผลิตด้วยวัสดุคุณภาพสูงและมีโครงสร้างแข็งแรง พร้อม IP69K/IP67 ช่วยป้องกันฝุ่นและน้ำ เหมาะสำหรับการใช้งานในสภาพแวดล้อมอุตสาหกรรมที่มีความรุนแรง
สามารถสั่งเป็นรุ่น LABS-free / Silicone-free, สอบเทียบจากโรงงานพร้อมใบรับรอง, ตั้งค่าล่วงหน้าตามความต้องการของลูกค้า รวมถึงใบรับรองวัสดุ EN 10204 3.1 และใบรับรองสำหรับการใช้งานกับน้ำดื่มได้ตามตัวเลือก
คุณสมบัติหลัก
- ไดอะแฟรมโลหะ รองรับช่วงแรงดันสูงถึง 1,000 bar
- รองรับการวัด Absolute และ Relative Pressure
- รองรับ HART®, RS485 Modbus® RTU และ IO-Link®
- ความแม่นยำสูงสุด ≤ ±0.15% FSO
- รองรับอุณหภูมิกระบวนการสูงสุด +125°C
- IP69K/IP67 เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรม
- รองรับการใช้งานในพื้นที่อันตราย ATEX ตามรุ่นที่กำหนด
- รองรับการปรับตั้งค่าและกำหนดค่าการทำงานแบบดิจิทัล
- มีตัวเลือก Process Connection และวัสดุสำหรับงานเฉพาะทาง
การประยุกต์ใช้งาน
- ระบบควบคุมและตรวจสอบแรงดันในกระบวนการผลิต
- เครื่องจักรและระบบอัตโนมัติในโรงงาน
- ระบบ Hydraulic และ Pneumatic
- ระบบวัดแรงดันก๊าซ ไอ และของเหลว
- กระบวนการผลิตที่ใช้ตัวกลางหนืดหรือมีการเปลี่ยนตัวกลางบ่อย
- ระบบอุตสาหกรรมที่ต้องการความแม่นยำและเสถียรภาพระยะยาว
- งานที่ต้องการการสื่อสารผ่าน HART®, Modbus® หรือ IO-Link®
ข้อมูลทางเทคนิค
| รายการรายละเอียดข้อมูล | รายละเอียด |
|---|---|
| ประเภทอุปกรณ์ | Pressure Transmitter / Pressure Switch |
| หลักการวัด | แรงดันสัมบูรณ์ (Absolute) และแรงดันสัมพัทธ์ (Relative) |
| ตัวกลาง | ก๊าซ, ไอ, ของเหลว และฝุ่น |
| ช่วงแรงดัน | -1 ถึง 0 ถึง +1,000 bar / -1 ถึง +1 ถึง 0 ถึง +1,000 bar / 0 ถึง 0.4 ถึง +1,000 bar |
| เซลล์วัดแรงดัน | ไดอะแฟรมโลหะ |
| เอาต์พุตแบบอนาล็อก | 4–20 mA |
| ช่วงเอาต์พุต | 3.9–20.5 mA |
| กระแสเอาต์พุตต่ำสุด | ≥ 3.8 mA |
| กระแสเอาต์พุตสูงสุด | ≤ 22 mA |
| ความละเอียดกระแส | dI ≤ 1 µA |
| แรงดันจ่าย รุ่น 4–20 mA | 9–35 V DC |
| แรงดันจ่าย รุ่น Ex | 9–30 V DC |
| แรงดันจ่าย รุ่น RS485 | 6–35 V DC |
| แรงดันจ่าย รุ่น IO-Link® | 9–35 V DC (ไม่มี IO-Link®) / 18–30 V DC (มี IO-Link®) |
| กระแสที่ใช้ | ≤ 22 mA |
| เวลาเริ่มทำงาน (ton) | ≤ 0.2 s |
| Response Time (T90) | ≤ 5 ms (4–20 mA) / ≤ 2 ms (RS485, IO-Link®) |
| HART® | HART® 7.0, 1,200 Bit/s |
| Modbus® RTU | RS485, สองทิศทาง, 4,800–38,400 Baud (มาตรฐาน 9,600 Baud) |
| IO-Link® | V1.1, Com2, 38,400 Baud |
| เอาต์พุต IO-Link® | 0–20 mA หรือ 4–20 mA ตามรุ่น |
| เอาต์พุตสวิตช์ IO-Link® | 2 × Push-Pull |
| กระแสเอาต์พุตสวิตช์ | 0–200 mA |
| ความคลาดเคลื่อนของเส้นโค้ง | ≤ ±0.15% FSO / ≤ ±0.5% FSO |
| Long-term Drift | ≤ ±0.2% FSO/ปี |
| Temperature Deviation – Zero + Span | ≤ ±0.02% FSO/K (-20 ถึง +85°C) / ≤ ±0.03% FSO/K (-40 ถึง -20°C และ +85 ถึง +125°C) |
| อุณหภูมิกระบวนการ | -40°C ถึง +100°C (มาตรฐาน) / -40°C ถึง +125°C (รุ่นขยาย) |
| อุณหภูมิแวดล้อม | -40°C ถึง +100°C |
| จำนวนรอบแรงดัน | ≥ 100 ล้านรอบ ที่ 1.2 × PN |
| วัสดุไดอะแฟรม | ขึ้นอยู่กับรุ่น/การกำหนดค่า |
| วัสดุ Process Connection | Stainless Steel ตามรุ่น |
| วัสดุตัวเรือน | CrNi-Steel / PBT / POM ตามรุ่น |
| ระดับการป้องกัน | IP69K/IP67 ตาม EN/IEC 60529 |
| MTTF | 463 ปี |
| การรับรองพื้นที่อันตราย | ATEX ตามรุ่นที่กำหนด |
