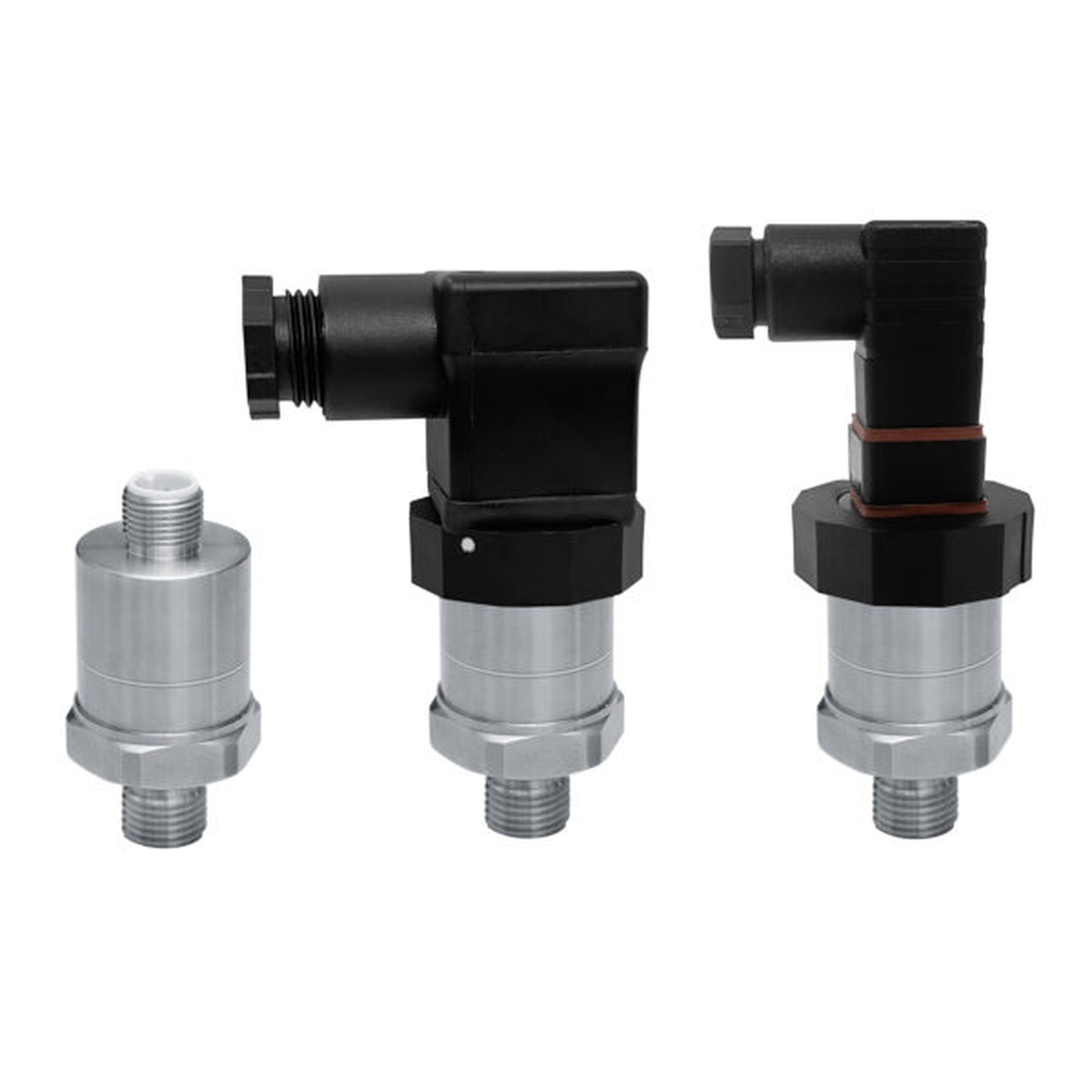

Universal Pressure Transmitter & Switch ทรานสมิตเตอร์และสวิตช์วัดแรงดันอเนกประสงค์ รุ่น Precont® PU4SE
Precont® PU4SEPrecont® PU4SE เครื่องส่งสัญญาณแรงดันสำหรับงานอุตสาหกรรม
Precont® PU4SE เป็นเครื่องส่งสัญญาณแรงดันแบบอิเล็กทรอนิกส์และสามารถใช้เป็น Pressure Switch สำหรับการตรวจสอบ ควบคุม และวัดแรงดันอย่างต่อเนื่อง โดยออกแบบสำหรับวัด แรงดันสัมพัทธ์ (Relative Pressure) ในก๊าซ ไอ ของเหลว และฝุ่น
ตัวเครื่องรองรับช่วงแรงดันตั้งแต่ 0 ถึง 1,000 bar และมีตัวเลือกการเชื่อมต่อและระบบอิเล็กทรอนิกส์หลายรูปแบบ ทำให้สามารถนำไปใช้งานได้หลากหลาย รวมถึงงานวัดแรงดันที่ต้องการความแม่นยำและความเสถียรสูง
ด้วยการรองรับการตั้งค่าดิจิทัลผ่าน HART®, RS485 Modbus® RTU หรือ IO-Link® จึงสามารถปรับตั้งและนำข้อมูลไปใช้งานร่วมกับระบบควบคุมอุตสาหกรรมได้อย่างยืดหยุ่น
ตัวเครื่องมีโครงสร้างแข็งแรงและทนต่อสภาพแวดล้อมที่รุนแรง ทั้งอุณหภูมิต่ำ การสั่นสะเทือน แรงกระแทก และตัวกลางที่มีฤทธิ์กัดกร่อน พร้อมระดับการป้องกันสูง IP69K/IP67 เหมาะสำหรับงานอุตสาหกรรมที่ต้องการความทนทานและการบำรุงรักษาต่ำ
คุณสมบัติหลัก
- รองรับการวัด แรงดันสัมพัทธ์ 0–1,000 bar
- เอาต์พุตหลัก 4–20 mA พร้อม HART®
- รองรับ RS485 Modbus® RTU และ IO-Link® ในรุ่นที่กำหนด
- ความแม่นยำสูงสุด ±0.5% FSO
- โครงสร้างแข็งแรง เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรม
- ระดับการป้องกันสูง IP69K/IP67
- รองรับการใช้งานกับ ก๊าซ ไอ ของเหลว และฝุ่น
- มีตัวเลือกการสอบเทียบจากโรงงานพร้อมใบรับรอง
- สามารถกำหนดค่าเฉพาะสำหรับลูกค้าได้
- มีตัวเลือกวัสดุและการออกแบบข้อต่อกระบวนการตามการใช้งาน
การประยุกต์ใช้งาน
- ระบบวัดและควบคุมแรงดันใน เครื่องจักรและกระบวนการผลิต
- ระบบ Hydraulic และ Pneumatic
- ระบบวัดแรงดันของ ก๊าซ ไอ และของเหลว
- ระบบควบคุมและตรวจสอบแรงดันใน ถังและท่อกระบวนการ
- ระบบอัตโนมัติและ Process Control
- งานอุตสาหกรรมที่ต้องการการสื่อสารผ่าน HART®, Modbus® หรือ IO-Link®
- งานที่ต้องการอุปกรณ์ทนต่อ น้ำ แรงดันสูง การสั่นสะเทือน และสภาพแวดล้อมรุนแรง
ข้อมูลทางเทคนิค
| รายการรายละเอียดข้อมูล | ข้อมูล |
|---|---|
| ประเภทอุปกรณ์ | Pressure Transmitter / Pressure Switch |
| หลักการวัด | การวัดแรงดันสัมพัทธ์ (Relative Pressure) |
| ตัวกลาง | ก๊าซ, ไอ, ของเหลว และฝุ่น |
| ช่วงแรงดัน | 0 ถึง +1 bar … 0 ถึง +1,000 bar |
| เอาต์พุต | 4–20 mA / HART®, RS485 Modbus® RTU หรือ IO-Link® ตามรุ่น |
| เอาต์พุต 4–20 mA | 3.9–20.5 mA |
| กระแสเอาต์พุตต่ำสุด | ≥ 3.8 mA |
| กระแสเอาต์พุตสูงสุด | ≤ 22 mA |
| ความละเอียดกระแส | dI ≤ 1 µA |
| แรงดันจ่าย รุ่น 4–20 mA | 9–35 V DC, ป้องกันการต่อขั้วกลับ |
| แรงดันจ่าย รุ่น 4–20 mA Ex | 9–30 V DC |
| แรงดันจ่าย รุ่น RS485 Modbus® | 6–35 V DC |
| แรงดันจ่าย รุ่น IO-Link® ไม่มี IO-Link | 9–35 V DC |
| แรงดันจ่าย รุ่น IO-Link® | 18–30 V DC |
| กระแสที่ใช้ | ≤ 22 mA |
| เวลาเริ่มทำงาน | ≤ 0.2 s สำหรับ 4–20 mA / ≤ 0.1 s สำหรับ Modbus® และ IO-Link® |
| HART® | HART® 7.0, 1,200 Bit/s |
| Modbus® RTU | RS485, แบบสองทิศทาง, 4,800–38,400 Baud, ค่าเริ่มต้น 9,600 Baud |
| IO-Link® | V1.1, Com2, 38,400 Baud |
| เอาต์พุต IO-Link® | 0–20 mA หรือ 4–20 mA ตามรุ่น |
| เอาต์พุตสวิตช์ IO-Link® | 2 × Push-Pull |
| กระแสเอาต์พุตสวิตช์ | สูงสุด 200 mA |
| ความคลาดเคลื่อนของเส้นโค้ง | ≤ ±0.5% FSO |
| Long-term Drift | ≤ ±0.2% FSO/ปี |
| Temperature Deviation | Zero Point + Span ≤ ±0.05% FSO/K |
| อุณหภูมิกระบวนการ | -25°C ถึง +100°C |
| อุณหภูมิแวดล้อม | -25°C ถึง +100°C |
| จำนวนรอบแรงดัน | ≥ 10 ล้านรอบ ที่ 1.2 × PN |
| วัสดุไดอะแฟรม | ขึ้นอยู่กับรุ่นและการกำหนดค่า |
| วัสดุ Process Connection | Stainless Steel 1.4404 (316L) |
| วัสดุตัวเรือน | CrNi-Steel |
| วัสดุส่วนเชื่อมต่อไฟฟ้า | PUR (Device Plug) |
| วัสดุซีลที่สัมผัสตัวกลาง | FPM – Fluoroelastomer (Viton®) |
| ระดับการป้องกัน | IP69K/IP67 ตาม EN/IEC 60529 |
| MTTF | 463 ปี |
