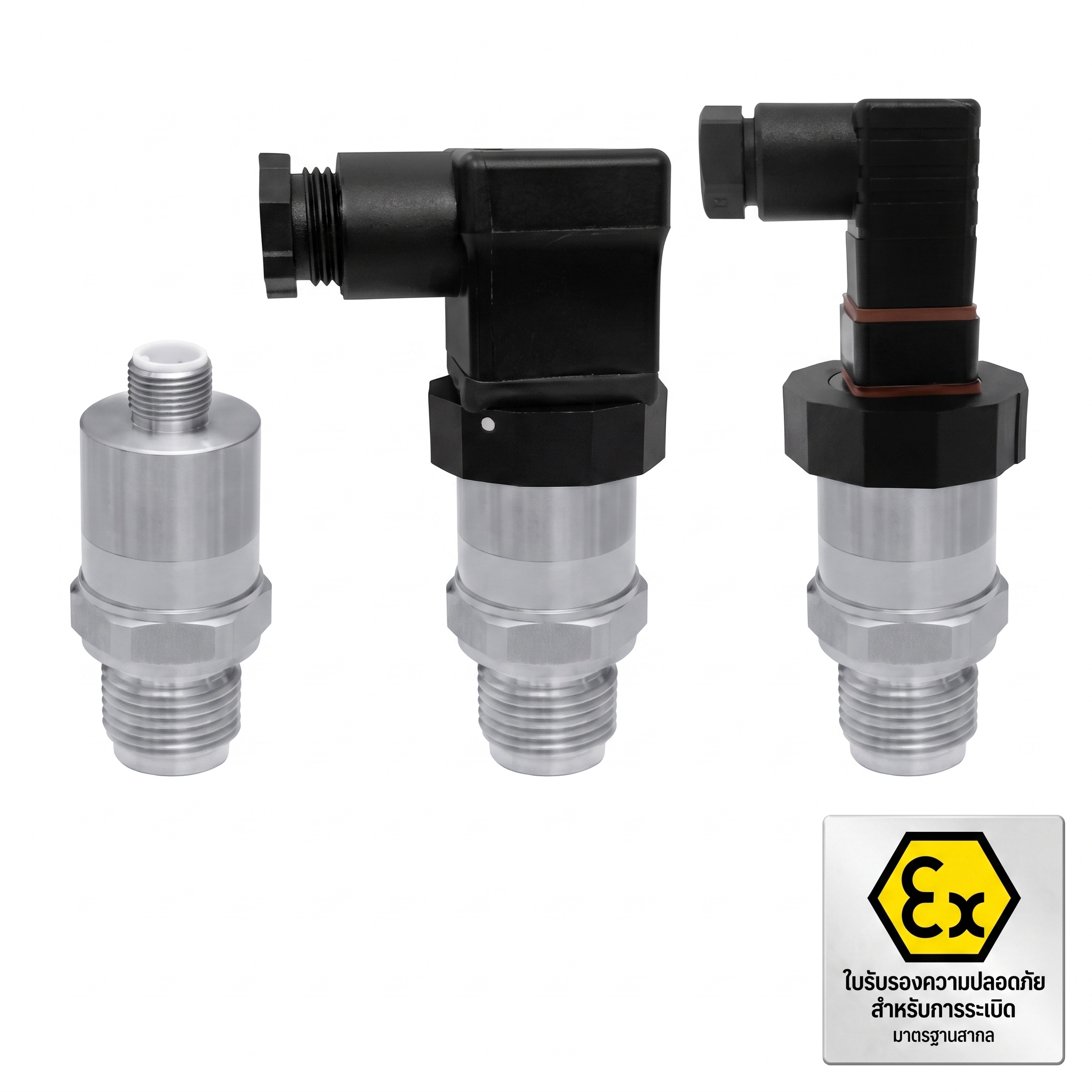

Universal Pressure Transmitter & Switch 0...20 bar ทรานสมิตเตอร์และสวิตช์วัดแรงดันอเนกประสงค์ รุ่น Precont® PU4SC
Precont® PU4SCคุณสมบัติหลัก
- เซลล์วัดแรงดันเซรามิกความแม่นยำสูง และมีเสถียรภาพในระยะยาว
- รองรับการวัด แรงดันสัมบูรณ์และแรงดันสัมพัทธ์
- รองรับตัวกลาง ได้แก่ ก๊าซ ไอ ของเหลว และฝุ่น
- มีเอาต์พุตและการสื่อสาร HART®, RS485 Modbus® RTU และ IO-Link®
- ข้อต่อกระบวนการแบบ Front-flush ทำความสะอาดง่าย
- รองรับการทำความสะอาด CIP/SIP
- เหมาะกับตัวกลางที่มีความหนืดและตัวกลางที่เปลี่ยนแปลงบ่อย
- ช่วงการวัดสูงสุดถึง 20 bar ตามรุ่น
- อุณหภูมิกระบวนการสูงสุด +125°C และรองรับ +140°C ได้สูงสุด 1 ชั่วโมง
- ความแม่นยำสูงสุด ±0.1% FSO
- รองรับแรงดันและการใช้งานในสภาพแวดล้อมที่มีแรงกระแทกและแรงสั่นสะเทือน
- ระดับการป้องกัน IP69K/IP67
- มีรุ่นสำหรับพื้นที่อันตราย ATEX
รายละเอียดสินค้า
Precont® PU4SC เป็นเครื่องส่งสัญญาณและสวิตช์แรงดันแบบอิเล็กทรอนิกส์ สำหรับ ตรวจวัด ควบคุม และวัดแรงดันอย่างต่อเนื่อง ในก๊าซ ไอ ของเหลว และฝุ่น เหมาะสำหรับงานอุตสาหกรรมทั่วไป รวมถึงงานที่มีข้อกำหนดด้านความแม่นยำและความเสถียรสูง
ด้วยตัวเลือก ข้อต่อกระบวนการและระบบอิเล็กทรอนิกส์หลายรูปแบบ ทำให้สามารถเลือกอุปกรณ์ให้เหมาะกับการใช้งานได้หลากหลาย โดยรองรับช่วงแรงดันตั้งแต่ระดับแรงดันต่ำจนถึง 20 bar ตามรุ่น
ข้อต่อกระบวนการแบบ Front-flush ช่วยให้พื้นผิวไดอะแฟรมที่สัมผัสตัวกลางสามารถทำความสะอาดร่วมกับกระบวนการผลิตได้ จึงเหมาะสำหรับงานที่ต้องทำความสะอาดระบบด้วย CIP/SIP รวมถึงการวัดตัวกลางที่มีความหนืดหรือมีการเปลี่ยนชนิดของตัวกลางบ่อยครั้ง
ตัวเครื่องสามารถปรับตั้งค่าดิจิทัลผ่าน HART®, RS485 Modbus® RTU หรือ IO-Link® ตามรุ่น ช่วยให้สามารถนำไปใช้งานร่วมกับระบบควบคุมอัตโนมัติและระบบจัดการข้อมูลในโรงงานได้สะดวก
โครงสร้างของอุปกรณ์ได้รับการออกแบบให้แข็งแรง ทนต่อสภาพแวดล้อมที่มีอุณหภูมิต่ำ แรงกระแทก แรงสั่นสะเทือน และตัวกลางที่มีฤทธิ์รุนแรง พร้อมการทำเครื่องหมายรุ่นด้วย Laser Marking แบบถาวรเพื่อให้สามารถระบุอุปกรณ์ได้ตลอดอายุการใช้งาน
นอกจากนี้ยังมีตัวเลือก LABS-free / Silicone-free, การสอบเทียบจากโรงงานพร้อมใบรับรอง, การตั้งค่าตามความต้องการของลูกค้า, Material Certificate EN 10204 3.1 และใบรับรองความเหมาะสมสำหรับน้ำดื่ม รวมถึงสามารถผลิตรุ่นพิเศษตามความต้องการได้
การประยุกต์ใช้งาน
- ระบบวัดและควบคุมแรงดันใน เครื่องจักรและกระบวนการผลิต
- ระบบ Pneumatic และ Hydraulic
- การวัดแรงดันของก๊าซ ไอ และของเหลว
- ระบบที่มี CIP/SIP
- การวัดตัวกลางที่มีความหนืด
- งานที่มีการเปลี่ยนตัวกลางบ่อย
- ระบบอัตโนมัติที่ใช้ HART®, Modbus® RTU หรือ IO-Link®
- งานอุตสาหกรรมที่ต้องการความแม่นยำและเสถียรภาพสูง
- งานในพื้นที่อันตรายเมื่อเลือก รุ่น ATEX
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
|---|---|
| ประเภทอุปกรณ์ | Pressure Transmitter / Pressure Switch |
| หลักการวัด | Ceramic measuring element |
| ประเภทแรงดัน | แรงดันสัมบูรณ์ / แรงดันสัมพัทธ์ |
| ตัวกลาง | ก๊าซ, ไอ, ของเหลว และฝุ่น |
| ช่วงแรงดัน | -1 ถึง +20 bar / 0 ถึง +20 bar ตามรุ่น |
| Span ต่ำสุด | 50 mbar |
| เอาต์พุต Type A | 4–20 mA + HART® |
| ช่วงเอาต์พุต | 3.9–20.5 mA |
| HART® | HART® 7.0, 1200 bit/s |
| เอาต์พุต Type V | RS485 Modbus® RTU |
| Modbus® | RS485 แบบสองทิศทาง, 4800–38400 Baud |
| ค่าเริ่มต้น Modbus® | 9600 Baud |
| เอาต์พุต Type L | IO-Link® V1.1 |
| IO-Link® | COM2, 38.4 kBaud |
| เอาต์พุต Type L | 0–20 mA หรือ 4–20 mA + 2× Push-Pull |
| แรงดันจ่าย Type A | 9–35 V DC / รุ่น Ex: 9–30 V DC |
| แรงดันจ่าย Type V | 6–35 V DC |
| แรงดันจ่าย Type L | 9–35 V DC / 18–30 V DC เมื่อใช้ IO-Link® |
| ความแม่นยำ | ≤ ±0.1% FSO / ≤ ±0.2% FSO / ≤ ±0.5% FSO |
| Long-term Drift | ≤ ±0.15% FSO/ปี |
| Temperature Coefficient – Zero | ≤ ±0.015% FSO/K |
| Temperature Coefficient – Span | ≤ ±0.015% FSO/K |
| อุณหภูมิกระบวนการ | มาตรฐาน -40°C ถึง +100°C / รุ่นขยาย -40°C ถึง +125°C และ +140°C ได้สูงสุด 1 ชั่วโมง |
| Pressure Cycles | ≥100 ล้านรอบ ที่ 1.2×PN |
| อุณหภูมิแวดล้อม | -40°C ถึง +100°C |
| ระดับการป้องกัน | IP69K/IP67 ตาม EN/IEC 60529 |
| MTTF | 463 ปี |
