Universal Pressure Transmitter & Switch เครื่องวัดและส่งสัญญาณความดันอเนกประสงค์ รุ่น Precont® PU4SK

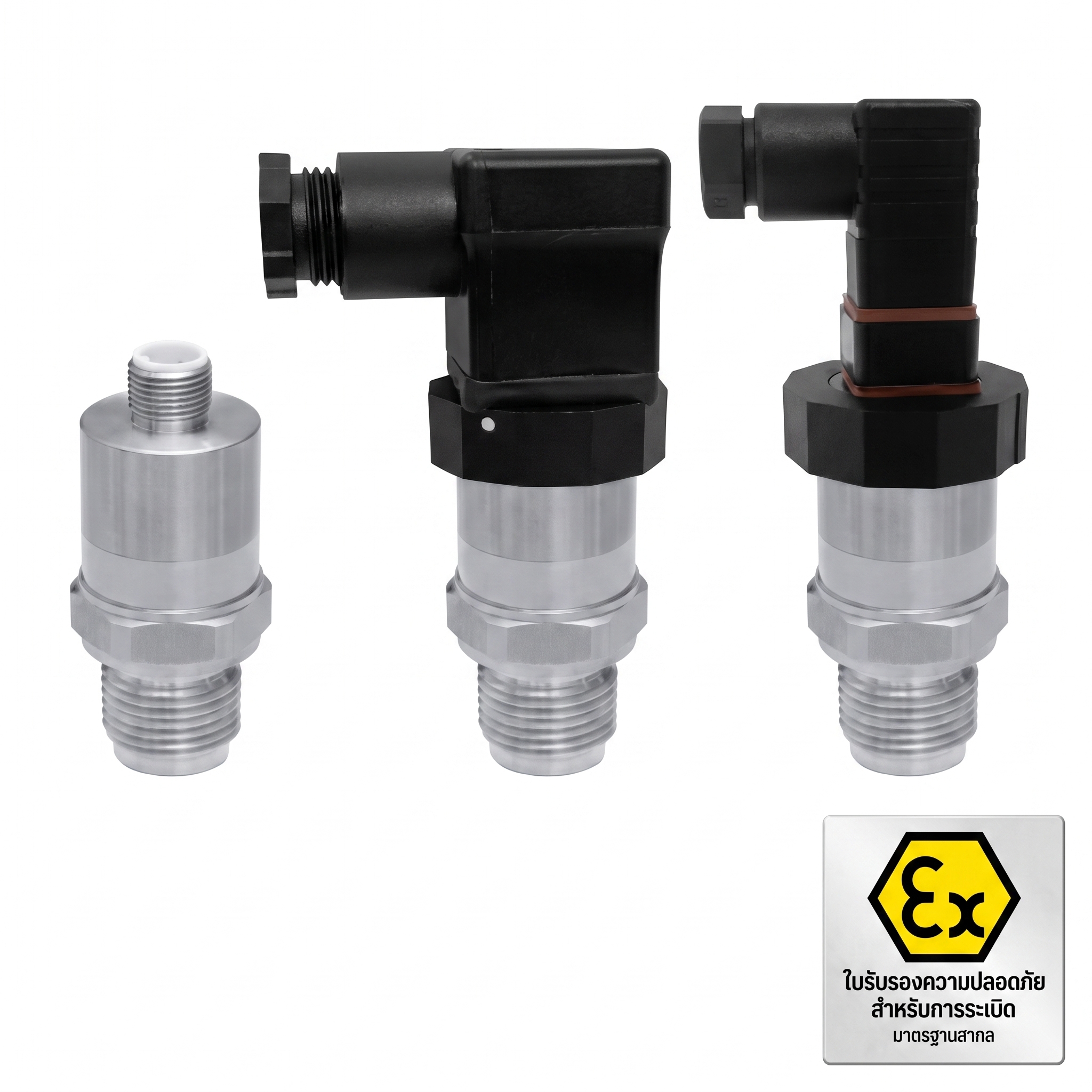

Precont® PU4SPrecont® PU4SK เครื่องส่งสัญญาณแรงดันแบบเซรามิก
Precont® PU4SK เป็นเครื่องส่งสัญญาณแรงดันและสวิตช์แรงดันแบบอิเล็กทรอนิกส์ สำหรับการ ตรวจสอบ ควบคุม และวัดแรงดันอย่างต่อเนื่อง ในก๊าซ ไอ ของเหลว และฝุ่น รองรับทั้ง แรงดันสัมบูรณ์ (Absolute Pressure) และ แรงดันสัมพัทธ์ (Relative Pressure) ตามรุ่นที่เลือก
อุปกรณ์ใช้ เซลล์วัดแรงดันแบบเซรามิก รองรับช่วงการวัดได้สูงสุด 600 bar และมีตัวเลือก Process Connection และระบบอิเล็กทรอนิกส์หลายรูปแบบ จึงสามารถปรับให้เหมาะกับงานวัดแรงดันที่หลากหลายและงานอุตสาหกรรมที่ต้องการความแม่นยำสูง
การออกแบบ Front-flush Process Connection ช่วยให้ไดอะแฟรมที่สัมผัสกับตัวกลางสามารถทำความสะอาดได้ง่าย และเหมาะกับงานที่ต้องทำความสะอาดด้วยกระบวนการ SIP รวมถึงการใช้งานกับตัวกลางที่มีความหนืดหรือมีการเปลี่ยนแปลงอยู่บ่อยครั้ง
รองรับการตั้งค่าและสื่อสารแบบดิจิทัลผ่าน HART®, RS485 Modbus® RTU หรือ IO-Link® ทำให้สามารถนำไปใช้งานร่วมกับระบบควบคุมและระบบอัตโนมัติในโรงงานได้อย่างยืดหยุ่น
ตัวเครื่องมีโครงสร้างแข็งแรง ทนต่อสภาพแวดล้อมที่รุนแรง เช่น อุณหภูมิต่ำ การสั่นสะเทือน แรงกระแทก และตัวกลางที่มีฤทธิ์กัดกร่อน พร้อมระดับการป้องกัน IP69K/IP67
คุณสมบัติหลัก
- เซลล์วัดแรงดันแบบ เซรามิก สำหรับช่วงการวัดสูงสุด 600 bar
- รองรับการวัด Absolute และ Relative Pressure ตามรุ่น
- รองรับตัวกลางประเภท ก๊าซ ไอ ของเหลว และฝุ่น
- ตอบสนองรวดเร็ว T90 ≤ 5 ms
- รองรับเอาต์พุตและการสื่อสาร 4–20 mA / HART®, RS485 Modbus® RTU และ IO-Link®
- รองรับ Front-flush Process Connection สำหรับงานที่ต้องการทำความสะอาดง่าย
- เหมาะสำหรับงานที่มีตัวกลาง หนืดหรือเปลี่ยนแปลงบ่อย
- โครงสร้างแข็งแรงและทนต่อสภาพแวดล้อมอุตสาหกรรม
- ระดับการป้องกันสูง IP69K/IP67
- มีตัวเลือก Factory Calibration พร้อมใบรับรอง
- สามารถกำหนดค่าและออกแบบรุ่นพิเศษตามความต้องการของลูกค้าได้
การประยุกต์ใช้งาน
- ระบบ Process Control และ Automation
- เครื่องจักรและระบบการผลิต
- ระบบ Hydraulic และ Pneumatic
- ระบบวัดแรงดันของ ก๊าซ ไอ และของเหลว
- ถังและท่อกระบวนการ
- ระบบที่ใช้ตัวกลางที่มี ความหนืดหรือมีการเปลี่ยนแปลงบ่อย
- ระบบที่ต้องการการสื่อสารผ่าน HART®, Modbus® RTU หรือ IO-Link®
- งานอุตสาหกรรมที่ต้องการอุปกรณ์ทนทานและบำรุงรักษาต่ำ
ข้อมูลทางเทคนิค
| รายการรายละเอียดข้อมูล | ข้อมูล |
|---|---|
| ประเภทอุปกรณ์ | Pressure Transmitter / Pressure Switch |
| หลักการวัด | เซลล์วัดแรงดันแบบเซรามิก |
| ประเภทแรงดัน | Absolute Pressure / Relative Pressure ตามรุ่น |
| ตัวกลาง | ก๊าซ, ไอ, ของเหลว และฝุ่น |
| ช่วงแรงดัน | -1 ถึง 0 ถึง +600 bar / -1 ถึง +1 ถึง 0 ถึง +600 bar / 0 ถึง 0.25 ถึง 0 ถึง +600 bar ตามรุ่น |
| เอาต์พุต 4–20 mA | 3.9–20.5 mA |
| กระแสเอาต์พุตต่ำสุด | ≥ 3.8 mA |
| กระแสเอาต์พุตสูงสุด | ≤ 22 mA |
| ความละเอียดกระแส | dI ≤ 1 µA |
| แรงดันจ่าย รุ่น 4–20 mA | 9–35 V DC, ป้องกันการต่อขั้วกลับ |
| แรงดันจ่าย รุ่น 4–20 mA Ex | 9–30 V DC |
| แรงดันจ่าย รุ่น RS485 Modbus® | 6–35 V DC |
| แรงดันจ่าย รุ่น IO-Link® ไม่มี IO-Link® | 9–35 V DC |
| แรงดันจ่าย รุ่น IO-Link® | 18–30 V DC |
| กระแสที่ใช้ | ≤ 22 mA |
| เวลาเริ่มทำงาน | ≤ 0.2 s สำหรับ 4–20 mA / ≤ 0.1 s สำหรับ Modbus® และ IO-Link® |
| HART® | HART® 7.0, 1,200 Bit/s |
| Modbus® RTU | RS485 แบบสองทิศทาง, 4,800–38,400 Baud, ค่าเริ่มต้น 9,600 Baud |
| IO-Link® | V1.1, Com2, 38,400 Baud |
| เอาต์พุต IO-Link® | 0–20 mA หรือ 4–20 mA ตามรุ่น |
| เอาต์พุตสวิตช์ IO-Link® | 2 × Push-Pull |
| กระแสเอาต์พุตสวิตช์ | สูงสุด 200 mA |
| ความคลาดเคลื่อนของเส้นโค้ง | ≤ ±0.15% FSO / ≤ ±0.5% FSO |
| Long-term Drift | ≤ ±0.2% FSO/ปี |
| Temperature Deviation – Zero Point | ≤ ±0.05% FSO/K |
| อุณหภูมิกระบวนการ | มาตรฐาน -40°C ถึง +100°C / รุ่นขยาย -40°C ถึง +135°C (สูงสุด 140°C เป็นเวลา 1 ชั่วโมง) |
| อุณหภูมิแวดล้อม | -40°C ถึง +100°C |
| จำนวนรอบแรงดัน | ≥ 100 ล้านรอบ ที่ 1.2 × PN |
| ระดับการป้องกัน | IP69K/IP67 ตาม EN/IEC 60529 |
| MTTF | 463 ปี |
