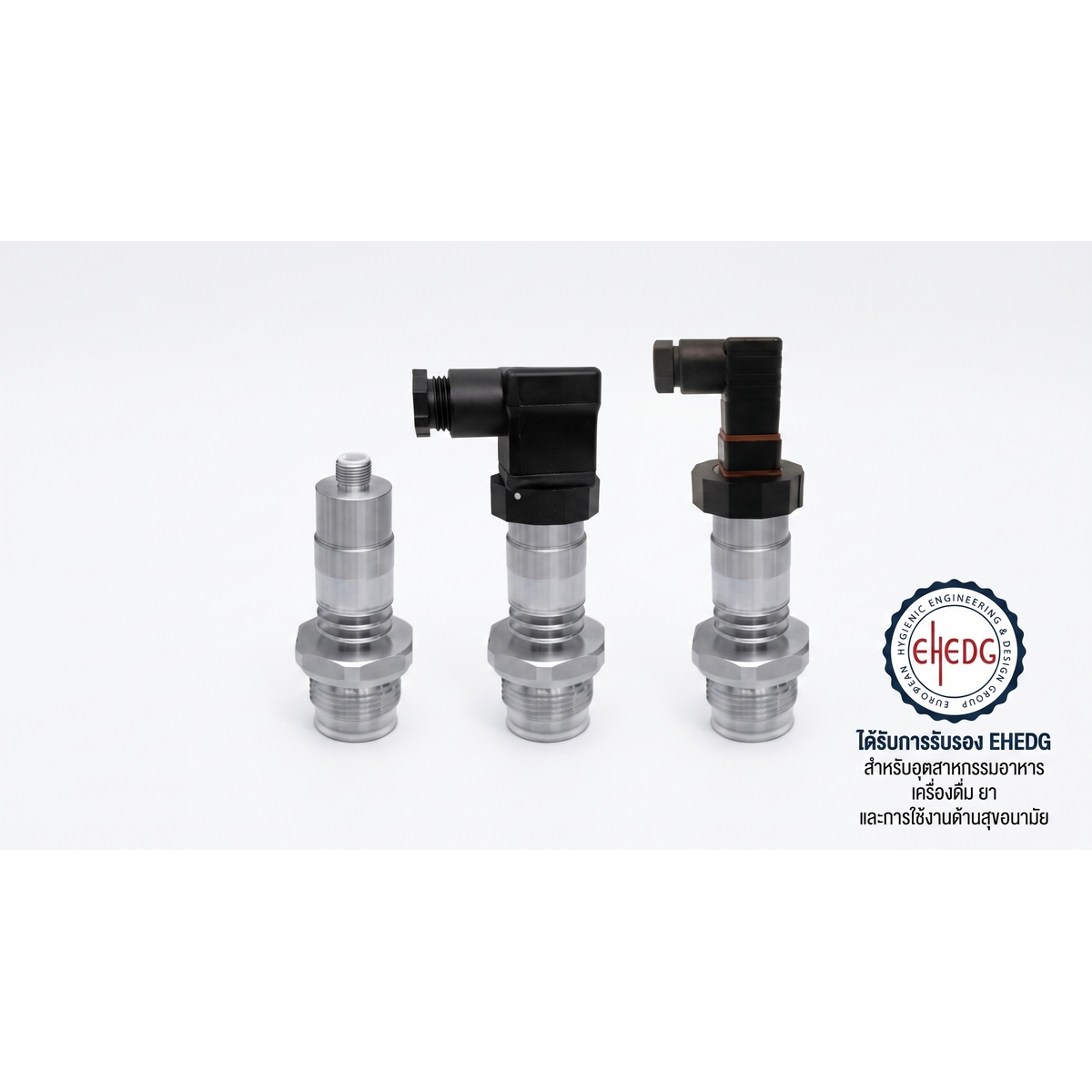

Pressure Transmitter ทรานสมิตเตอร์วัดแรงดัน รุ่น Precont® PU4LM
Precont® PU4LMคุณสมบัติหลัก
- ข้อต่อกระบวนการแบบสุขอนามัยตาม EHEDG
- รองรับการวัดแรงดัน สัมบูรณ์และสัมพัทธ์
- ไดอะแฟรมแบบ Flush-mounted ลดการอุดตันของช่องวัดแรงดัน
- เหมาะกับตัวกลางที่มีความหนืด เป็นเนื้อครีม เกาะติด ตกผลึก หรือมีอนุภาค
- รองรับอุณหภูมิกระบวนการ -20°C ถึง +150°C
- รองรับแรงดันตั้งแต่ -1 ถึง +25 bar ตามช่วงการวัด
- รองรับ HART® 7.0, RS485 Modbus® RTU และ IO-Link® V1.1 ตามรุ่น
- ความแม่นยำสูงสุด ±0.15% FSO
- โครงสร้างกะทัดรัด แข็งแรง และดูแลรักษาง่าย
- เหมาะสำหรับกระบวนการทำความสะอาด CIP/SIP
- ระดับการป้องกัน IP69K/IP67
- มีรุ่นสำหรับพื้นที่อันตราย Ex ตามตัวเลือก
หมายเหตุ: รองรับข้อต่อกระบวนการแบบสุขอนามัยที่เป็นไปตาม EHEDG และมีตัวเลือกสำหรับงานในพื้นที่อันตรายตามรุ่นที่กำหนด
รายละเอียดสินค้า
Precont® PU4LM เป็นเครื่องส่งสัญญาณแรงดันอิเล็กทรอนิกส์สำหรับ ตรวจวัด ควบคุม และวัดแรงดันอย่างต่อเนื่อง ในก๊าซ ไอ ของเหลว และฝุ่น โดยรองรับทั้งแรงดันสัมพัทธ์และแรงดันสัมบูรณ์ เหมาะสำหรับงานที่ต้องการความแม่นยำสูงและติดตั้งในระบบกระบวนการที่มีข้อกำหนดด้านสุขอนามัย
ตัวเครื่องรองรับช่วงการวัดตั้งแต่ -1 ถึง +25 bar สำหรับแรงดันสัมพัทธ์ และ 0 ถึง +25 bar สำหรับแรงดันสัมบูรณ์ โดยมีช่วง Span ตั้งแต่ 100 mbar ถึง 25 bar
จุดเด่นสำคัญคือ ไดอะแฟรมแบบ Flush-mounted ซึ่งออกแบบมาให้เหมาะกับตัวกลางที่มีความหนืด เป็นเนื้อครีม เกาะติด ตกผลึก มีอนุภาค หรือมีสิ่งปนเปื้อน ซึ่งอาจทำให้ช่องวัดแรงดันของเซ็นเซอร์ทั่วไปเกิดการอุดตันได้ การออกแบบแบบ Flush ช่วยให้สามารถทำความสะอาดพื้นผิวไดอะแฟรมได้ง่ายและรวมเข้ากับกระบวนการผลิต
ไดอะแฟรมถูกเชื่อมเข้ากับข้อต่อกระบวนการโดยตรง พร้อมซีลแบบ Positive Seal ช่วยให้เกิดการซีลที่เชื่อถือได้และลดพื้นที่อับหรือ Dead Space ระหว่างข้อต่อกับตัวกลาง
ตัวเครื่องเหมาะอย่างยิ่งกับอุตสาหกรรมที่ต้องใช้กระบวนการ CIP/SIP เนื่องจากสามารถรองรับสารทำความสะอาดและอุณหภูมิสูงได้ จึงช่วยลดการบำรุงรักษาและเพิ่มความน่าเชื่อถือในการวัดแรงดัน
มีตัวเลือกการสื่อสารหลายรูปแบบ ได้แก่ 4–20 mA + HART® 7.0, RS485 Modbus® RTU และ IO-Link® V1.1 ทำให้สามารถเลือกให้เหมาะกับระบบควบคุมและระบบอัตโนมัติของโรงงานได้
การประยุกต์ใช้งาน
- อุตสาหกรรมอาหารและเครื่องดื่ม
- อุตสาหกรรมยาและเภสัชกรรม
- Biotechnology
- ระบบกระบวนการปลอดเชื้อ (Sterile Process)
- ระบบที่ต้องใช้ CIP/SIP
- การวัดแรงดันของของเหลวที่มีความหนืด เช่น น้ำผึ้ง ช็อกโกแลต ครีม และของเหลวที่มีอนุภาค
- ระบบท่อและถังที่ต้องการการออกแบบตามหลักสุขอนามัย
- ระบบควบคุมกระบวนการที่ต้องการ HART®, Modbus® RTU หรือ IO-Link®
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
|---|---|
| ประเภทอุปกรณ์ | Pressure Transmitter |
| ประเภทแรงดัน | แรงดันสัมพัทธ์ (Gauge) / แรงดันสัมบูรณ์ (Absolute) |
| ตัวกลาง | ก๊าซ, ไอ, ของเหลว และฝุ่น |
| ช่วงแรงดัน | -1 ถึง +25 bar (ขึ้นอยู่กับรุ่น) |
| ช่วง Span | 100 mbar ถึง 25 bar |
| ไดอะแฟรม | แบบ Flush-mounted |
| เอาต์พุต Type A | 4–20 mA + HART® |
| ช่วงสัญญาณ | 3.9–20.5 mA |
| HART® | HART® 7.0, 1200 bit/s |
| เอาต์พุต Type V | RS485 Modbus® RTU |
| Modbus® | 9600 Baud (ปรับได้ 4800–38400 Baud) |
| เอาต์พุต Type L | IO-Link® V1.1 |
| IO-Link® | COM2, 38.4 kBaud |
| เอาต์พุต Type L เพิ่มเติม | 0–20 mA หรือ 4–20 mA และ 2× Push-Pull |
| แรงดันจ่าย Type A | 9–35 V DC / รุ่น Ex: 9–30 V DC |
| แรงดันจ่าย Type V | 6–35 V DC |
| แรงดันจ่าย Type L | 9–35 V DC (ไม่มี IO-Link®) / 18–30 V DC (มี IO-Link®) |
| ความแม่นยำ | ≤ ±0.15% FSO / ≤ ±0.5% FSO |
| Long-term Drift | ≤ ±0.2% FSO/ปี |
| อุณหภูมิกระบวนการ | -20°C ถึง +150°C |
| อุณหภูมิแวดล้อม | -40°C ถึง +100°C |
| Pressure Cycles | ≥100 ล้านรอบ ที่ 1.2×PN |
| ระดับการป้องกัน | IP69K/IP67 ตาม EN/IEC 60529 |
| MTTF | 463 ปี |
