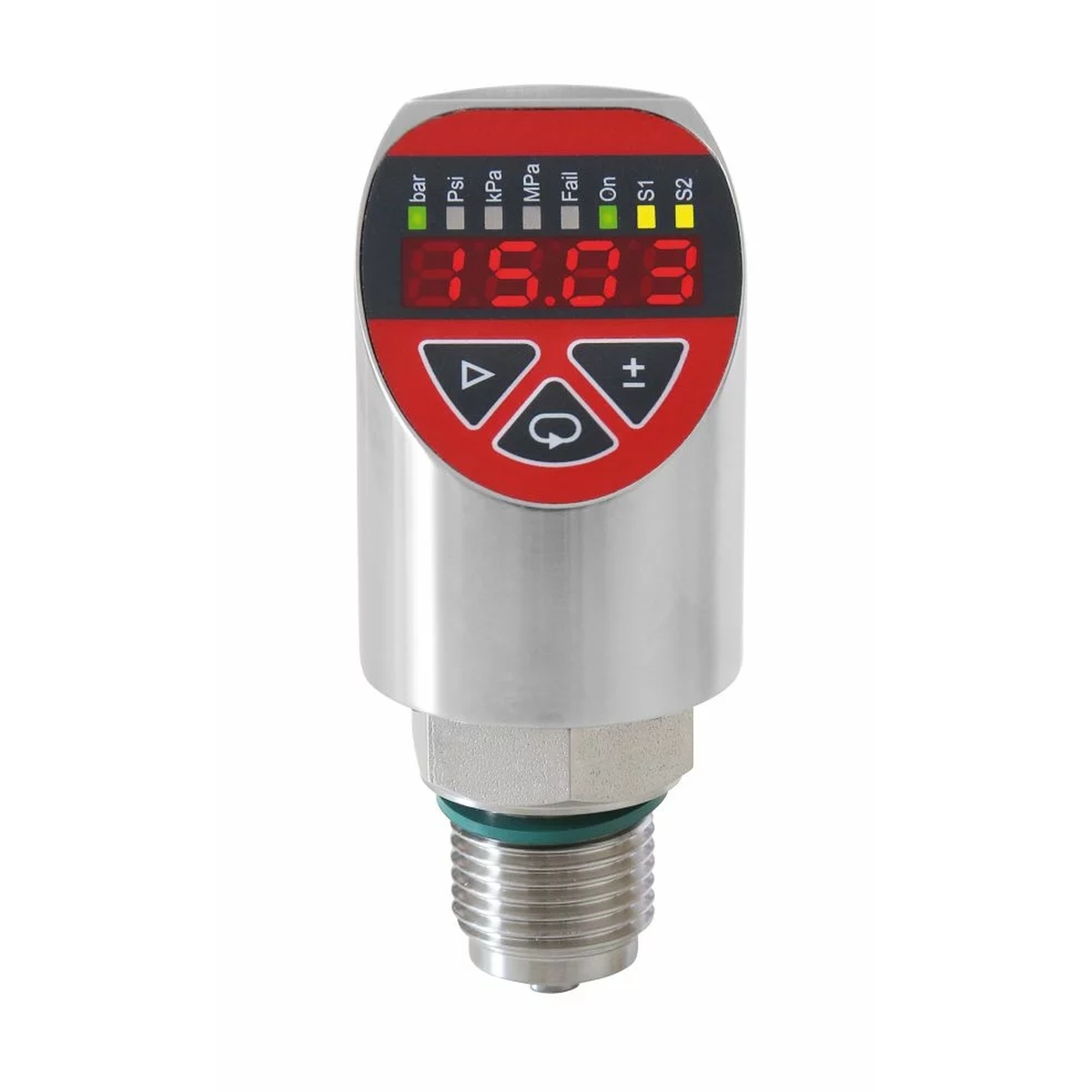

Digital Pressure Switch สวิตช์วัดความดันดิจิทัล รุ่น Precont® PS4SK
Precont® PS4SKจุดเด่น
- เซรามิกไดอะแฟรม Al₂O₃ 96% แข็งแรงและมีเสถียรภาพสูง
- ช่วงการวัดแรงดัน -1 ถึง 600 bar แบบ Gauge ตามรุ่น
- ช่วงการวัดแบบ Absolute 1 ถึง 40 bar
- ช่วงสแปนการวัด 250 mbar ถึง 600 bar
- เอาต์พุตอนาล็อก 4–20 mA
- เอาต์พุตสวิตชิ่ง PNP สูงสุด 2 จุด
- จอ LED สว่าง อ่านค่าได้ง่าย
- ตัวเรือนและจอแสดงผลหมุนได้ ช่วยให้จัดตำแหน่งการอ่านค่าได้สะดวก
- รองรับข้อต่อกระบวนการหลายรูปแบบ
- รองรับอุณหภูมิกระบวนการสูงสุด +135°C
- โครงสร้างแข็งแรง ทนต่อแรงกระแทก การสั่นสะเทือน และสภาพแวดล้อมที่รุนแรง
- สามารถกำหนดค่าและปรับตั้งได้ยืดหยุ่นตามการใช้งาน
- มีตัวเลือกสำหรับงาน LABS-free / Silicone-free
- สามารถสั่ง Factory Calibration พร้อม Calibration Certificate
- รองรับการกำหนดค่าเฉพาะลูกค้าและ Preset จากโรงงาน
- มีตัวเลือก Material Test Certificate EN 10204 3.1
- มีใบรับรองจากโรงงานสำหรับความเหมาะสมกับ น้ำดื่มและอาหาร
รายละเอียดสินค้า
Precont® PS4SK เป็นดิจิทัลเพรสเชอร์สวิตช์สำหรับการวัดและตรวจสอบแรงดัน โดยใช้เซลล์วัดแบบ เซรามิกไดอะแฟรม Al₂O₃ 96% ซึ่งให้ความแม่นยำสูง ทนต่อสภาพแวดล้อม และเหมาะสำหรับงานวัดแรงดันที่ต้องการความน่าเชื่อถือ
ตัวเครื่องมีช่วงการวัดให้เลือกหลากหลาย ตั้งแต่ -1 bar ถึง 600 bar สำหรับแรงดัน Gauge และ 1 ถึง 40 bar สำหรับแรงดัน Absolute โดยมีช่วงสแปนการวัดตั้งแต่ 250 mbar ถึง 600 bar ขึ้นอยู่กับรุ่น
Precont® PS4SK รองรับเอาต์พุตอนาล็อก 4–20 mA สำหรับส่งค่าการวัดไปยังระบบควบคุม และมีเอาต์พุตสวิตชิ่ง PNP จำนวนสูงสุด 2 จุด สำหรับใช้เป็นสัญญาณเตือนหรือควบคุมอุปกรณ์ตามค่าขีดจำกัดที่กำหนด
จอแสดงผล LED มีความสว่างสูง ช่วยให้อ่านค่าได้ง่าย และทั้ง ตัวเรือนกับจอแสดงผลสามารถหมุนปรับตำแหน่งได้ จึงเหมาะกับการติดตั้งในพื้นที่ที่มีข้อจำกัดด้านทิศทางการอ่านค่า
ด้วยโครงสร้างที่แข็งแรงและวัสดุคุณภาพสูง อุปกรณ์สามารถใช้งานได้แม้ในสภาวะแวดล้อมที่มีอุณหภูมิต่ำ แรงกระแทก การสั่นสะเทือน หรือการสัมผัสกับตัวกลางที่มีความรุนแรงทางเคมี
การประยุกต์ใช้งาน
- ระบบเครื่องจักรและระบบโรงงาน
- ระบบ Hydraulic
- ระบบ Pneumatic
- ระบบ HVAC และเครื่องทำความเย็น
- Process Industry
- เทคโนโลยีสิ่งแวดล้อม
- ระบบ Facility และ Building Automation
- ระบบตรวจสอบและควบคุมแรงดัน
- งานที่ต้องการ เอาต์พุต 4–20 mA ร่วมกับสัญญาณสวิตชิ่ง
- งานที่ต้องการความแม่นยำสูงและใช้งานในสภาพแวดล้อมที่รุนแรง
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
|---|---|
| ประเภทอุปกรณ์ | Digital Pressure Switch |
| หลักการวัด | Ceramic diaphragm |
| วัสดุไดอะแฟรม | Ceramic Al₂O₃ 96% |
| ช่วงการวัด Gauge | -1 ถึง 600 bar ตามรุ่น |
| ช่วงการวัด Absolute | 1 ถึง 40 bar ตามรุ่น |
| ช่วงสแปนการวัด | 250 mbar ถึง 600 bar |
| เอาต์พุตอนาล็อก | 4–20 mA |
| ช่วงการทำงานเอาต์พุต 4–20 mA | 3.9–21 mA |
| กระแสต่ำสุด | 3.8 mA |
| กระแสสูงสุด | 22 mA |
| โหลดที่อนุญาต | ≤ (US − 10.5 V) / 20 mA |
| เอาต์พุตสวิตชิ่ง S1 / S2 | PNP สวิตชิ่งไปยัง +L |
| จำนวนเอาต์พุตสวิตชิ่ง | สูงสุด 2 จุด |
| กระแสเอาต์พุตสวิตชิ่ง | 0 ถึง ≤200 mA จำกัดกระแสและป้องกันลัดวงจร |
| แรงดันไฟเลี้ยง | 10.5–30 V DC, ป้องกันการต่อขั้วกลับ |
| กระแสที่ใช้ | ≤60 mA สำหรับเอาต์พุตอนาล็อก / สูงสุด 22.5 mA สำหรับเอาต์พุตสวิตชิ่งขณะไม่มีโหลด |
| เวลาเริ่มพร้อมทำงาน | ≤1 ms |
| ความคลาดเคลื่อนของเส้นโค้ง | ≤ ±0.5% FS |
| Drift ระยะยาว | ≤ ±0.2% FS/ปี, ไม่สะสม |
| อิทธิพลของอุณหภูมิ | ≤ ±0.05% FS/K หรือ ≤ ±0.04% FS/K ตามรุ่น |
| อุณหภูมิแวดล้อม | -40°C ถึง +85°C |
| อุณหภูมิกระบวนการ | -40°C ถึง +135°C |
| ช่วงแรงดันกระบวนการ | 0 ถึง +600 bar ตามรุ่น |
| วัสดุข้อต่อกระบวนการ | สเตนเลสสตีล 1.4404 (316L) / 1.4571 (316Ti) |
| ตัวเรือน | CrNi Stainless Steel |
| ซีล | FPM (Viton®) / EPDM |
| ซีล EPDM | มีรุ่นที่ได้รับการรับรอง FDA |
| ระดับการป้องกัน | IP65/IP67 ตาม EN/IEC 60529 |
