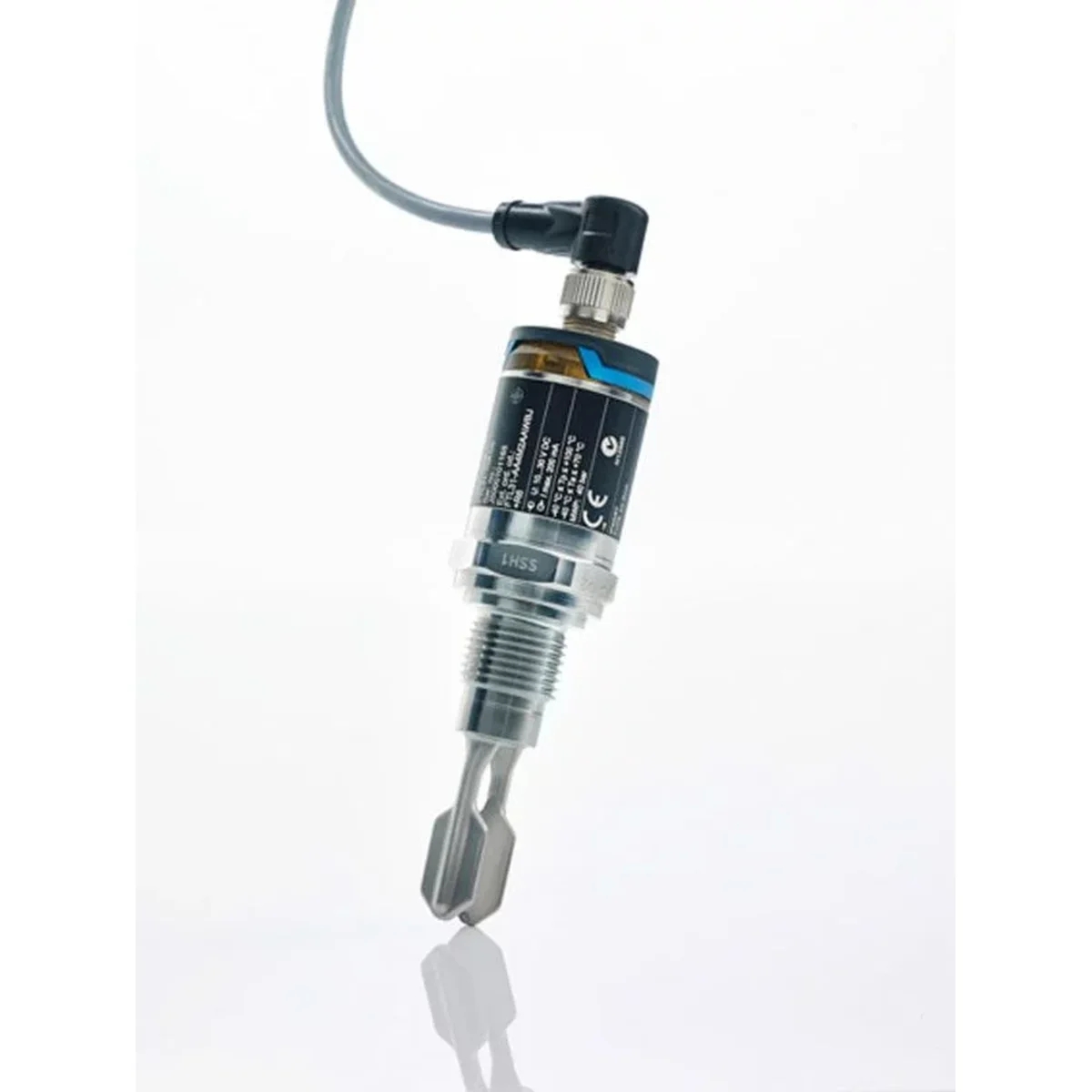

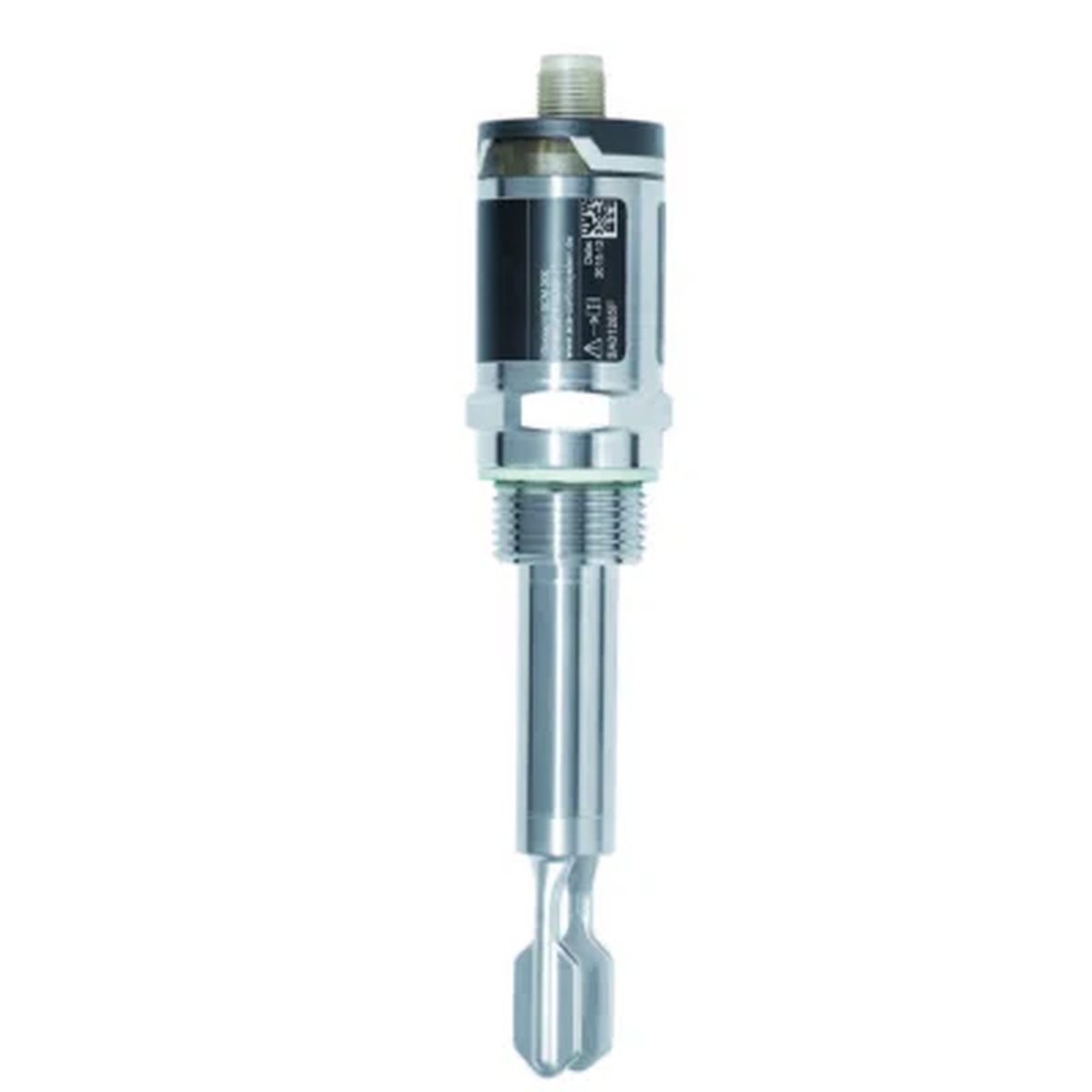

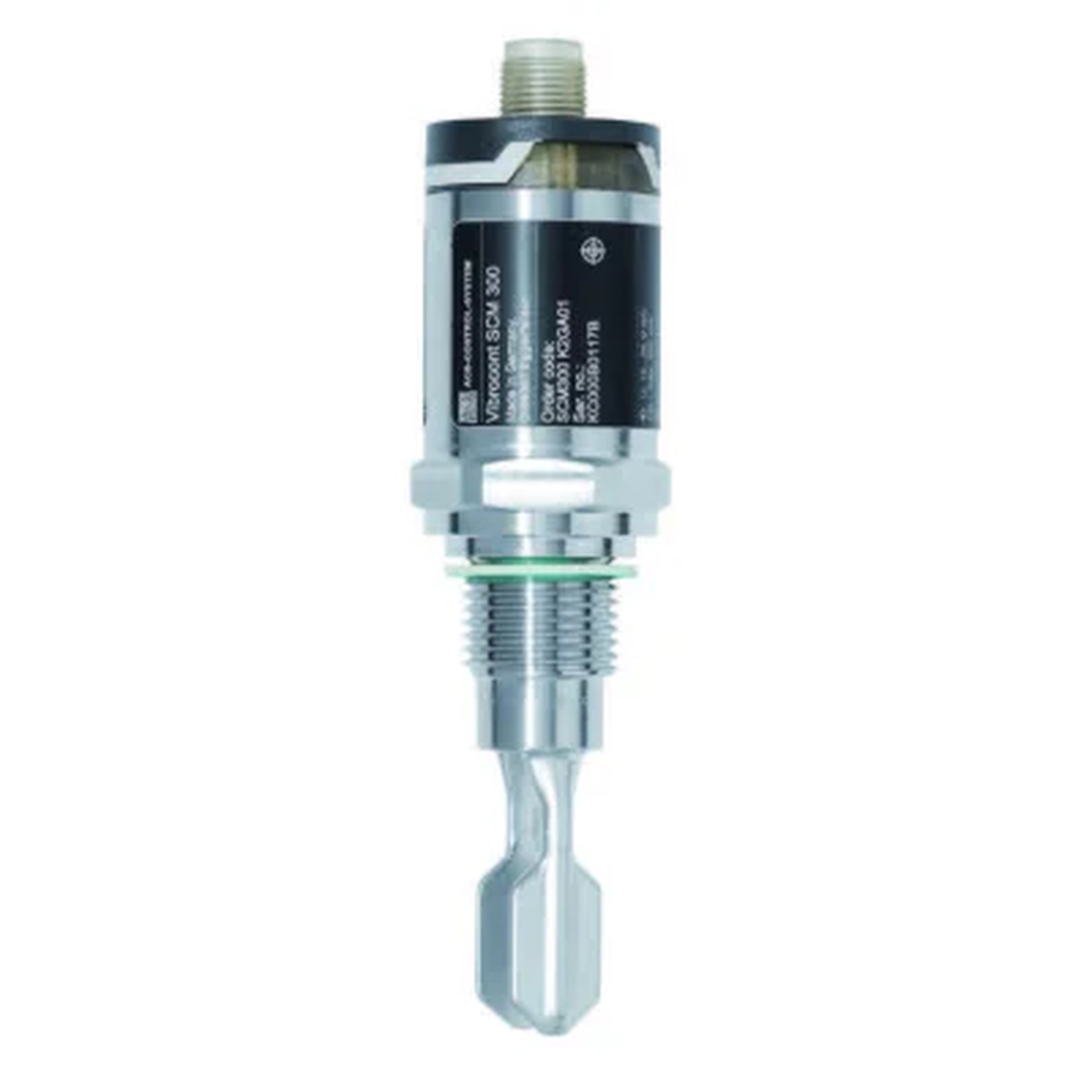

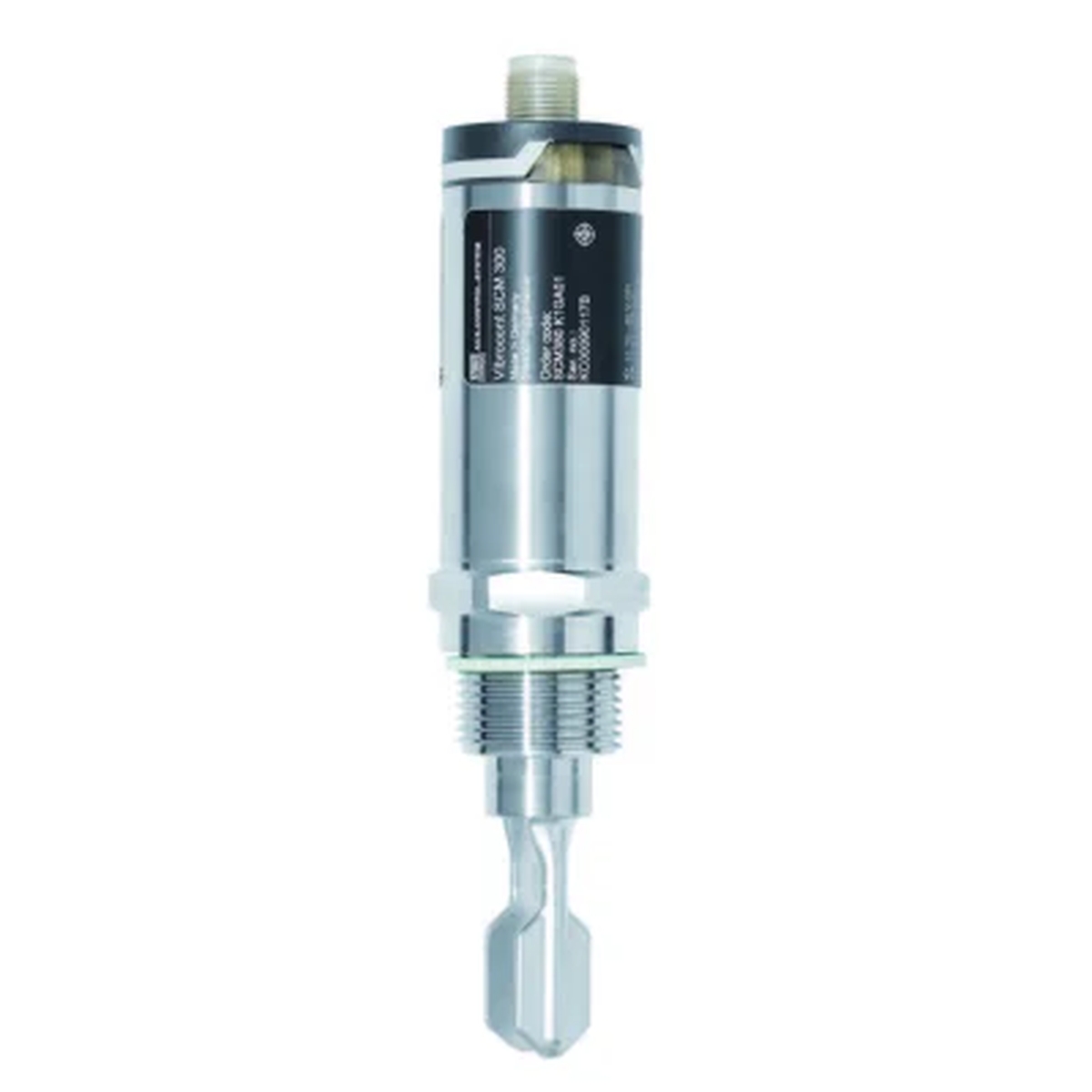

Point Level Switch สวิตช์ตรวจจับระดับของเหลวแบบสั่นสะเทือน รุ่น Vibrocont SCM-300
Vibrocont SCM-300คุณสมบัติหลัก
- Vibration Fork ขนาดเล็ก ประหยัดพื้นที่ติดตั้ง
- ตรวจจับระดับของเหลวแบบ Point Level
- ใช้งานได้กับ ของเหลวและของเหลวกึ่งข้นหนืด
- ตรวจจับระดับได้โดยไม่ขึ้นกับคุณสมบัติของตัวกลาง
- ไม่ต้องปรับเทียบหรือปรับตั้ง (No Calibration)
- ระบบ ตรวจสอบตัวเองอย่างต่อเนื่อง (Continuous Self-Monitoring)
- ติดตั้งง่ายแบบ Plug & Play
- ใช้สำหรับ ป้องกันน้ำล้น (Overfill Prevention)
- ใช้สำหรับ ป้องกันปั๊มทำงานขณะของเหลวหมด (Dry-Run Protection)
- รองรับอุณหภูมิของตัวกลาง -40°C ถึง +150°C
- รองรับแรงดันกระบวนการ -1 ถึง +40 bar
- ตัวเรือน Stainless Steel
- รองรับข้อต่อกระบวนการแบบเกลียวหลายขนาด
- มีรุ่นเอาต์พุต DC-PNP และ AC/DC
- มีการรับรอง WHG สำหรับป้องกันน้ำล้นและระบบตรวจจับการรั่วไหล
การทำงาน
Vibrocont SCM-300 เป็นสวิตช์ตรวจจับระดับแบบสั่นสะเทือน โดยส้อมสั่นภายในเซ็นเซอร์จะสั่นด้วยความถี่ที่กำหนด เมื่อของเหลวสัมผัสกับส้อมสั่น ความถี่และลักษณะการสั่นจะเปลี่ยนแปลง ระบบอิเล็กทรอนิกส์ภายในจะตรวจจับการเปลี่ยนแปลงดังกล่าวและเปลี่ยนเป็นสัญญาณสวิตช์เพื่อควบคุมอุปกรณ์ภายนอก
ระบบมี การตรวจสอบตัวเองอย่างต่อเนื่อง ช่วยเพิ่มความปลอดภัยและความน่าเชื่อถือในการทำงาน และไม่จำเป็นต้องปรับเทียบตามชนิดของตัวกลาง
การประยุกต์ใช้งาน
- ระบบป้องกันน้ำล้นในถัง
- ระบบป้องกันปั๊มทำงานขณะของเหลวหมด
- ระบบทำความสะอาด
- ระบบกรอง
- ถังระบบหล่อเย็น
- ถังระบบหล่อลื่น
- เครื่องจักรและกระบวนการผลิตในอุตสาหกรรมต่าง ๆ
- งานตรวจจับการรั่วไหล
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
|---|---|
| ประเภทเซ็นเซอร์ | Vibration Level Limit Switch |
| หลักการทำงาน | Vibration Fork |
| ตัวกลาง | ของเหลวและของเหลวกึ่งข้นหนืด |
| ความหนาแน่นของตัวกลาง | >0.7 g/cm³ / >0.5 g/cm³ |
| ความหนืดของตัวกลาง | 1 ถึง 10,000 mPa·s |
| จุดสวิตช์ | 13 mm เมื่อติดตั้งแนวตั้ง / 10.5 mm เมื่อติดตั้งแนวนอน* |
| Hysteresis | สูงสุด 3 mm |
| เวลาในการสวิตช์ | ประมาณ 0.5 s เมื่อมีตัวกลางปกคลุม / ประมาณ 1 s เมื่อไม่มีตัวกลาง |
| ข้อต่อกระบวนการ | G½″, G¾″, G1″, R½″, R¾″, R1″ |
| อุณหภูมิตัวกลาง | -40°C ถึง +150°C |
| อุณหภูมิแวดล้อม | -40°C ถึง +70°C |
| แรงดันใช้งาน | -1 ถึง +40 bar |
| อุณหภูมิจัดเก็บ | -40°C ถึง +85°C |
| ความหยาบผิว | Ra ≤ 3.2 µm |
| ระดับการป้องกัน | IP65/67 (M12) / IP65 (Valve connector) |
| DC-PNP – แรงดันจ่าย | 10–30 V DC, 3 สาย |
| DC-PNP – ความสามารถในการสวิตช์ | 200 mA |
| DC-PNP – กระแสไฟที่ใช้ | ≤15 mA |
| DC-PNP – การเชื่อมต่อ | M12, Valve connector หรือสายเคเบิล |
| AC/DC – แรงดันจ่าย | 20–253 V AC/DC, 2 สาย |
| AC/DC – ความสามารถในการสวิตช์ | 250 mA |
| AC/DC – กระแสไฟที่ใช้ | ≤3.8 mA |
| AC/DC – กระแสขณะตัดวงจร | <1 mA เป็นเวลา 100 ms |
| AC/DC – การเชื่อมต่อ | Valve connector |
| การรับรอง WHG | Overfill Prevention: Z-65.11-531 |
| การรับรองระบบตรวจจับการรั่วไหล | Leakage Detection System: Z-65.40-532 |
| การรับรองเพิ่มเติม | CSA C/US, Marine Approval, Material Certificate 3.1 |
* จุดสวิตช์อ้างอิงน้ำที่ 25°C และ +1 bar
Datasheet
