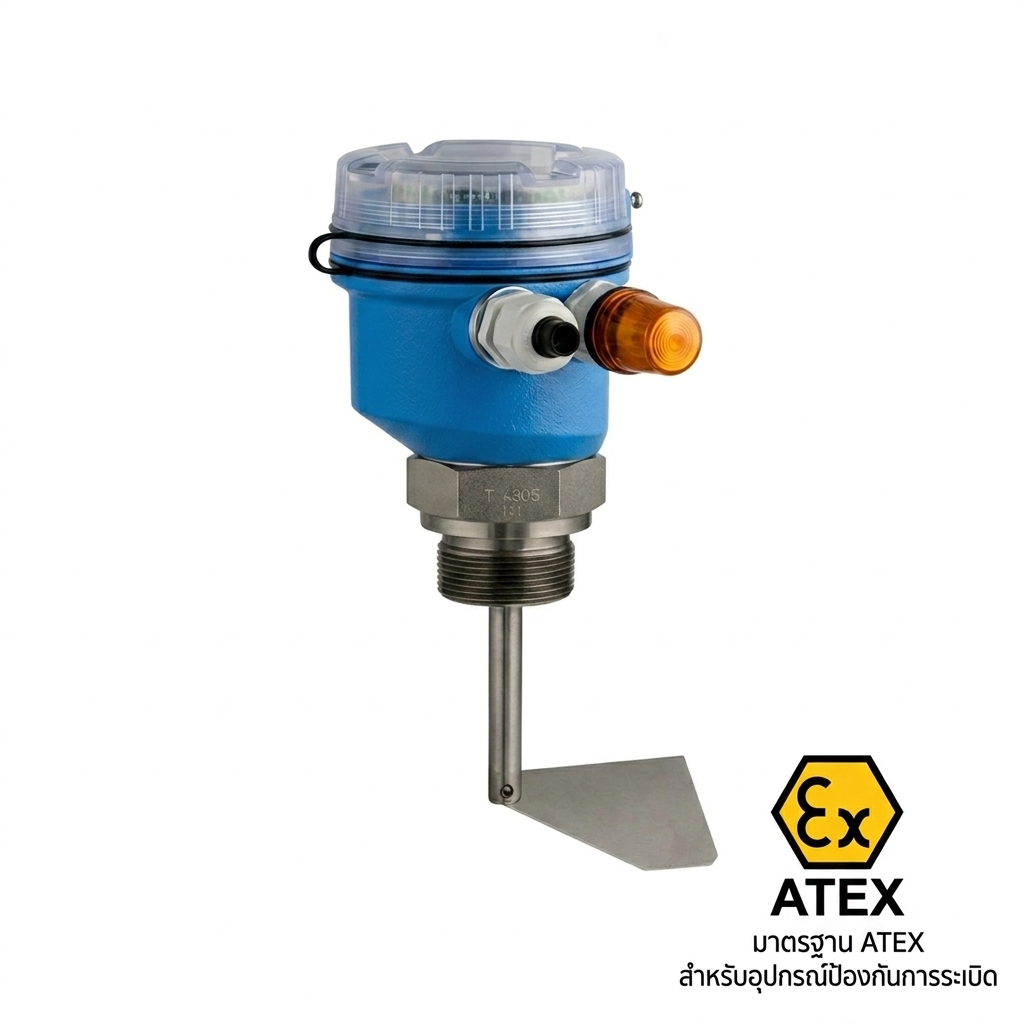

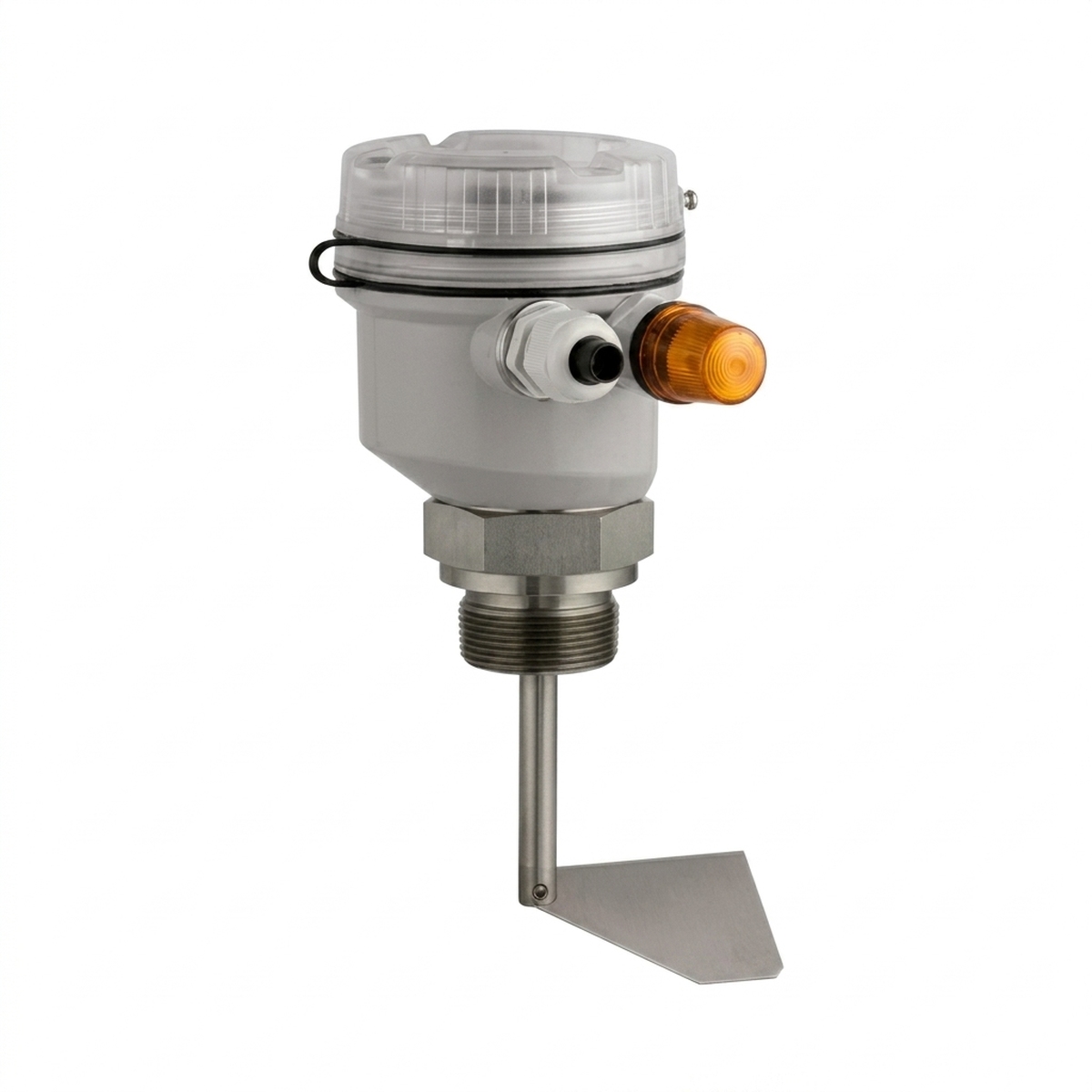

Rotary Paddle Level Switch สวิตช์ตรวจจับระดับวัสดุเทกองแบบใบพัดหมุน รุ่น Silocont SIC-350
Silocont SIC-350คุรสมบัติเด่น
- โครงสร้างแข็งแรง และประหยัดค่าใช้จ่าย
- เหมาะสำหรับวัสดุเทกองหลากหลายชนิด
- ใช้ตรวจจับระดับ เต็มถัง / ถังว่าง / ระดับตามต้องการ
- รองรับวัสดุที่มีความหนาแน่นตั้งแต่ ≥ 80 g/L
- มีรุ่นสำหรับพื้นที่ที่มีความเสี่ยงจาก ฝุ่นระเบิดตาม ATEX
- มีทั้งแบบก้านตรวจวัดและ แบบเชือกยาวประมาณ 2,000 mm
- มีอุปกรณ์เสริม เช่น ระบบตรวจสอบการหมุนและไฟแสดงสถานะ
รายละเอียด
Silocont SIC-350 เป็นสวิตช์ตรวจจับระดับวัสดุเทกองแบบใบพัดหมุนที่ออกแบบให้มีโครงสร้างกะทัดรัดและแข็งแรง เหมาะสำหรับการตรวจจับระดับแบบจุดในไซโลที่บรรจุวัสดุของแข็ง
เมื่อวัสดุเทกองมาถึงระดับที่กำหนด ใบพัดจะถูกวัสดุปิดกั้น ทำให้การหมุนเปลี่ยนแปลงและสวิตช์ภายในทำงาน สามารถนำไปใช้เป็นสัญญาณ แจ้งเตือนระดับเต็ม ระดับว่าง หรือระดับตามต้องการ
ตัวเครื่องใช้วัสดุโพลิเมอร์ที่มีความแข็งแรง และมีชิ้นส่วนสัมผัสวัสดุเป็น สเตนเลสสตีล 1.4305 จึงเหมาะกับการใช้งานในอุตสาหกรรมหลายประเภท
มีตัวเลือกความยาวเซ็นเซอร์หลายขนาด รวมถึงรุ่นเชือกที่มีความยาวประมาณ 2,000 mm และสามารถตัดให้สั้นลงได้
การประยุกต์ใช้งาน
- ตรวจจับระดับเต็ม (Full Level) ป้องกันวัสดุในไซโลหรืถังล้น
- ตรวจจับระดับต่ำ/ถังว่าง (Empty Level) แจ้งเตือนเมื่อวัสดุหมดหรือถึงระดับต่ำ
- ควบคุมระดับวัสดุ (Demand Level) ใช้เป็นสัญญาณควบคุมการเติมหรือจ่ายวัสดุ
- ระบบลำเลียงวัสดุเทกอง ตรวจสอบการมีอยู่ของวัสดุในกระบวนการ
- ไซโลและถังเก็บวัตถุดิบ สำหรับวัสดุผง เม็ด และวัสดุเทกองทั่วไป
- ระบบผลิตอาหารและอาหารสัตว์ เช่น วัตถุดิบเม็ดหรือผง
- อุตสาหกรรมปูนซีเมนต์และวัสดุก่อสร้าง เช่น ปูนซีเมนต์ ปูนขาว และวัสดุผง
- อุตสาหกรรมเคมีและพลาสติก สำหรับวัสดุผงหรือเม็ด
- พื้นที่เสี่ยงฝุ่นระเบิด สามารถเลือกใช้งานรุ่นที่ได้รับการรับรอง ATEX
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
|---|---|
| ประเภทเซ็นเซอร์ | Rotary Paddle Level Switch |
| หลักการทำงาน | Paddle |
| การใช้งาน | ตรวจจับระดับเต็ม ระดับว่าง และระดับตามต้องการในไซโลวัสดุของแข็ง |
| ความหนาแน่นขั้นต่ำของตัวกลาง | ≥ 80 g/L |
| แรงดันไฟเลี้ยง | 230 VAC, 50/60 Hz; 115 VAC, 50/60 Hz; 24 VAC, 50/60 Hz; 20–28 V DC |
| อุณหภูมิแวดล้อม | -20°C ถึง +60°C |
| อุณหภูมิกระบวนการ | -20°C ถึง +80°C |
| แรงดันกระบวนการสัมบูรณ์ | 0.5–2.5 bar |
| แรงดันเกินสูงสุด | ≤ 1.5 bar |
| วัสดุส่วนที่สัมผัสตัวกลาง | สเตนเลสสตีล 1.4305 |
| ข้อต่อกระบวนการ | NPT 1½″, NPT 1¼″, G 1½″ |
| วัสดุข้อต่อกระบวนการ | PBT หรือสเตนเลสสตีล 1.4305 |
| ความยาวเซ็นเซอร์ | 75, 100, 120, 200, 300 mm |
| ความยาวเชือก | ประมาณ 2,000 mm และสามารถตัดให้สั้นลงได้ |
| แรงดึงสูงสุด รุ่นเชือก | > 1,500 N |
| เอาต์พุต | Micro switch แบบ Changeover contact สูงสุด 6 A / 250 VAC, 100 mA |
| การป้องกัน | สำหรับการใช้งานในพื้นที่ฝุ่นระเบิดตามรุ่น/การรับรอง |
| การรับรอง | ATEX II 1/3 D, CSA DIP/II, CSA DIP/III/1/E-G, FM DIP/II, FM DIP/III/1/E-G |
อุปกรณ์เสริม
- Rotation Monitoring System ระบบตรวจสอบการหมุน
- Signal Lamp ไฟแสดงสถานะ
- Fold-away Paddle ใบพัดแบบพับได้
- Weather Protection Cover ฝาครอบป้องกันสภาพอากาศ
