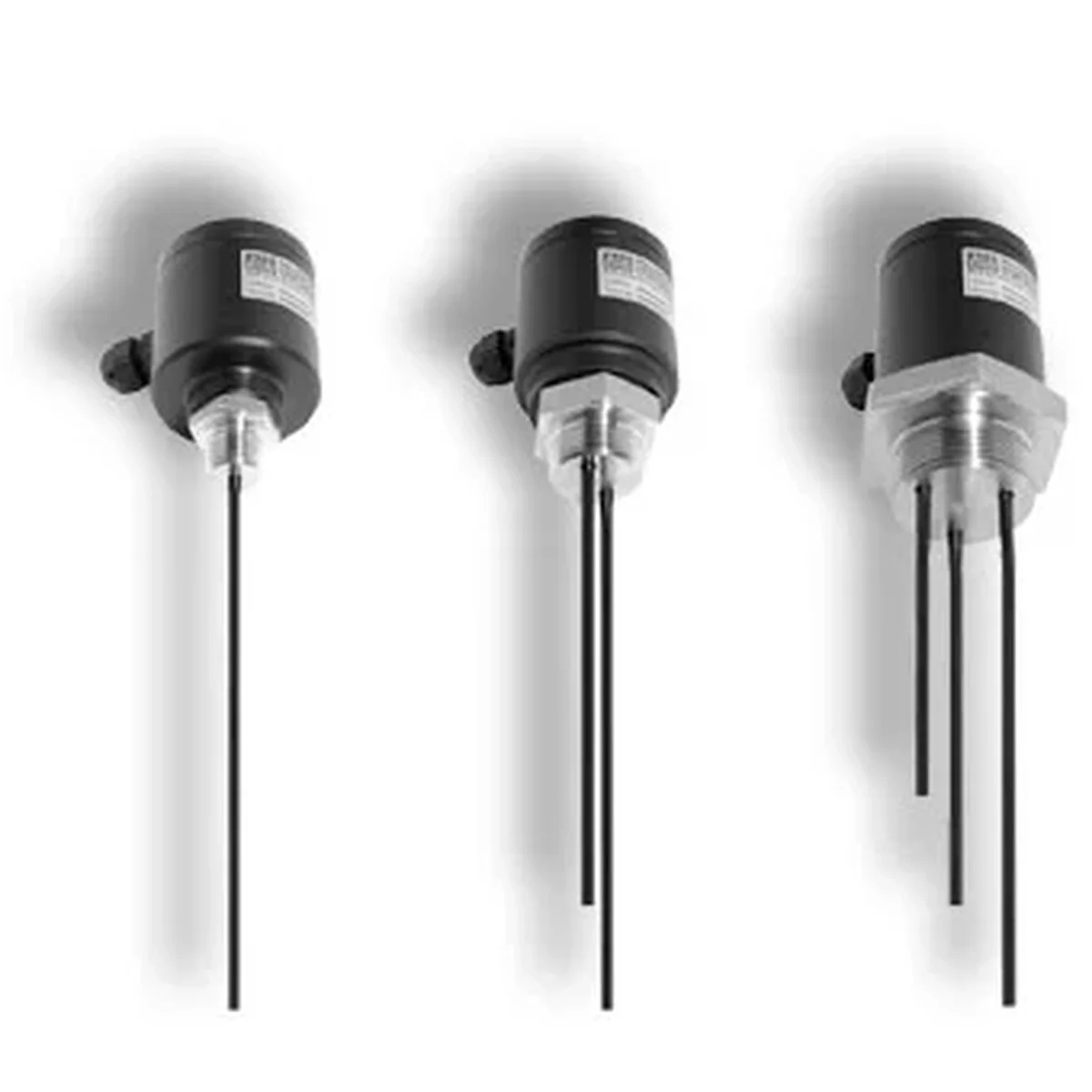

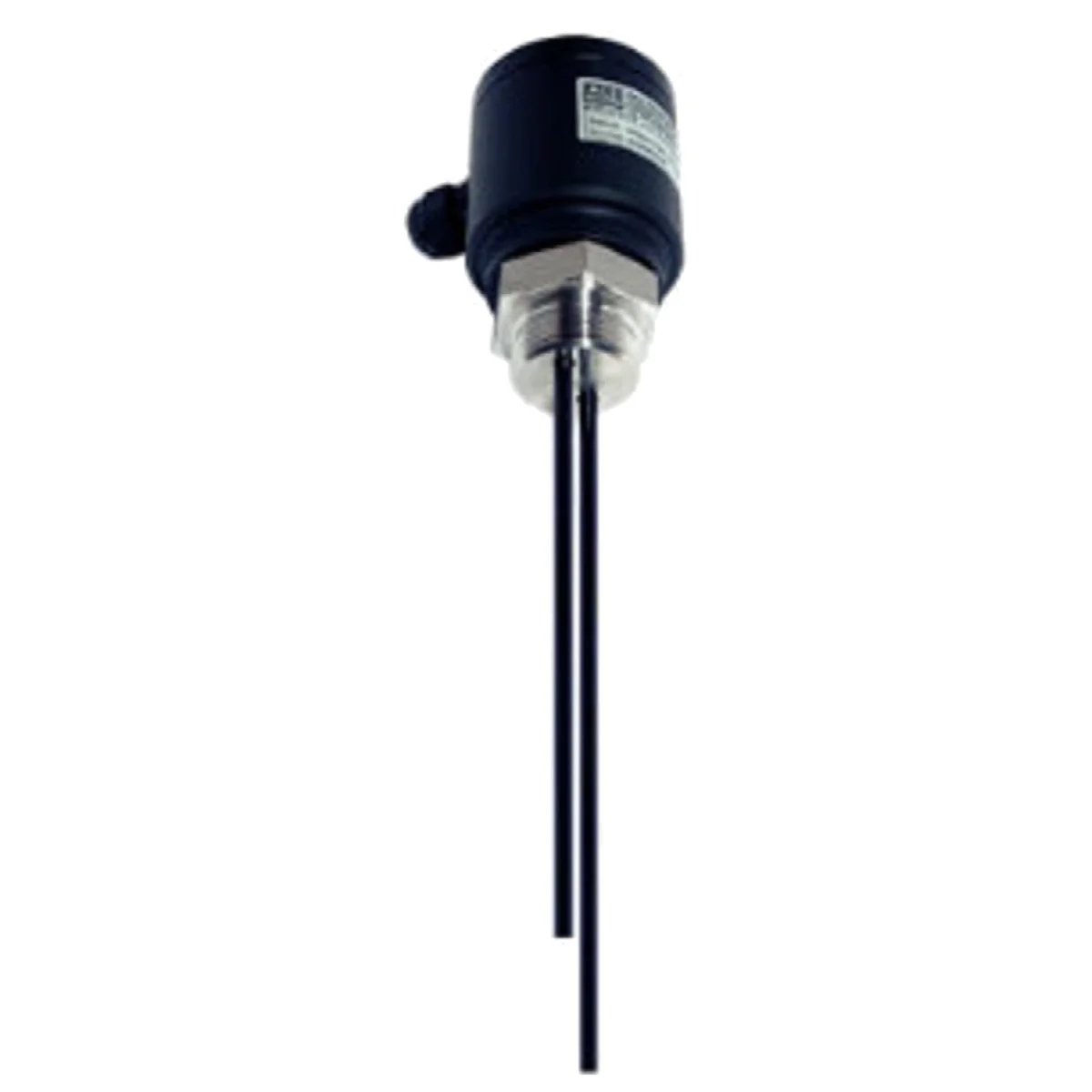

Rod Probe โพรบวัดระดับแบบแท่งสำหรับของเหลวนำไฟฟ้า รุ่น STK
STKคุณสมบัติหลัก
- รองรับการตรวจจับระดับสูงสุด 5 จุด
- ข้อต่อกระบวนการสเตนเลสสตีล แข็งแรงและทนทาน
- ทนแรงดันสูงสุด -1 ถึง +20 bar
- รองรับอุณหภูมิของเหลว -15°C ถึง +150°C
- ใช้สำหรับ ของเหลวนำไฟฟ้า
- เหมาะสำหรับ ป้องกันน้ำล้น (Overflow), ป้องกันการทำงานขณะของเหลวหมด (Dry Run), ควบคุมระดับแบบ 2 จุด และตรวจจับความชื้น
- รองรับวัสดุแท่งโพรบหลายชนิด เช่น 316L, 316Ti, Hastelloy C22 และไทเทเนียม
- เลือกฉนวนแท่งโพรบได้ทั้ง PA, ETFE และ E-CTFE
- สามารถติดตั้ง Diode Module LBM สำหรับตรวจสอบสายวงจรและแจ้งเตือนเมื่อสายขาด
- ระดับการป้องกัน IP65
การทำงาน
Rod Probe STK ใช้งานร่วมกับชุดประเมินผล เช่น SRA-100-U0 เพื่อวัดและควบคุมระดับของเหลวนำไฟฟ้า เมื่อของเหลวสัมผัสแท่งอิเล็กโทรด จะเกิดการเชื่อมต่อทางไฟฟ้าและส่งสัญญาณไปยังชุดประเมินผลเพื่อสั่งงานตามระดับที่กำหนด
สามารถกำหนดจุดตรวจจับได้สูงสุด 5 จุด โดยอาจใช้ผนังโลหะของถังเป็นขั้วกราวด์ การต่อกราวด์จะส่งผ่านจากหัวโพรบไปยังถังผ่านเกลียวของข้อต่อกระบวนการ
โพรบสามารถติดตั้ง Diode Module LBM เพื่อเฝ้าระวังความต่อเนื่องของสาย หากเกิดสายขาดระหว่างโพรบกับชุดประเมินผล ระบบสามารถตรวจจับและแจ้งเตือนได้
การประยุกต์ใช้งาน
- ตรวจจับระดับของเหลวในถังและกระบวนการผลิต
- ระบบป้องกันน้ำล้น
- ระบบป้องกันปั๊มทำงานขณะของเหลวหมด
- ระบบควบคุมระดับแบบ 2 จุด
- ระบบตรวจจับความชื้นหรือการรั่วซึม
- งานอุตสาหกรรมที่มีอุณหภูมิและแรงดันสูง
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
|---|---|
| จำนวนจุดตรวจจับ | สูงสุด 5 จุด |
| แรงดันกระบวนการสูงสุด | -1 ถึง +20 bar |
| อุณหภูมิของเหลว | -15°C ถึง +150°C |
| ระดับการป้องกัน | IP65 (EN/IEC 60529) |
| วัสดุตัวเรือน/หัวต่อ | CrNi-Steel, POM, PP, PTFE |
| วัสดุข้อต่อกระบวนการ | Steel 1.4404 (AISI 316L), Steel 1.4571 (AISI 316Ti) |
| วัสดุแท่งโพรบ | Steel 1.4404 (AISI 316L), Steel 1.4571 (AISI 316Ti), Hastelloy C22, Titanium |
| ฉนวนแท่งโพรบ | PA, ETFE, E-CTFE |
| ซีลที่สัมผัสของเหลว | NBR (สำหรับฉนวน PA), FPM (สำหรับฉนวน ETFE/E-CTFE) |
