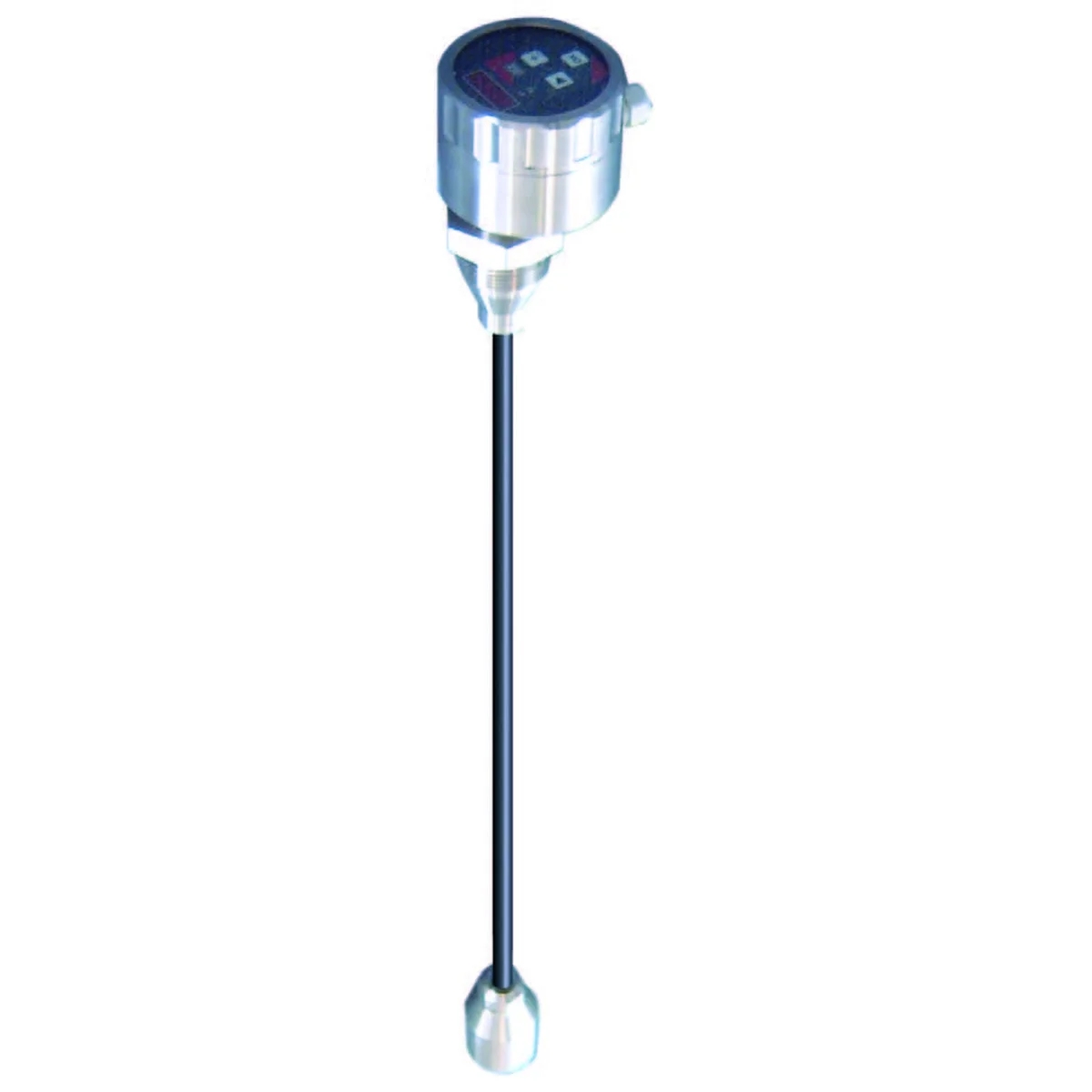

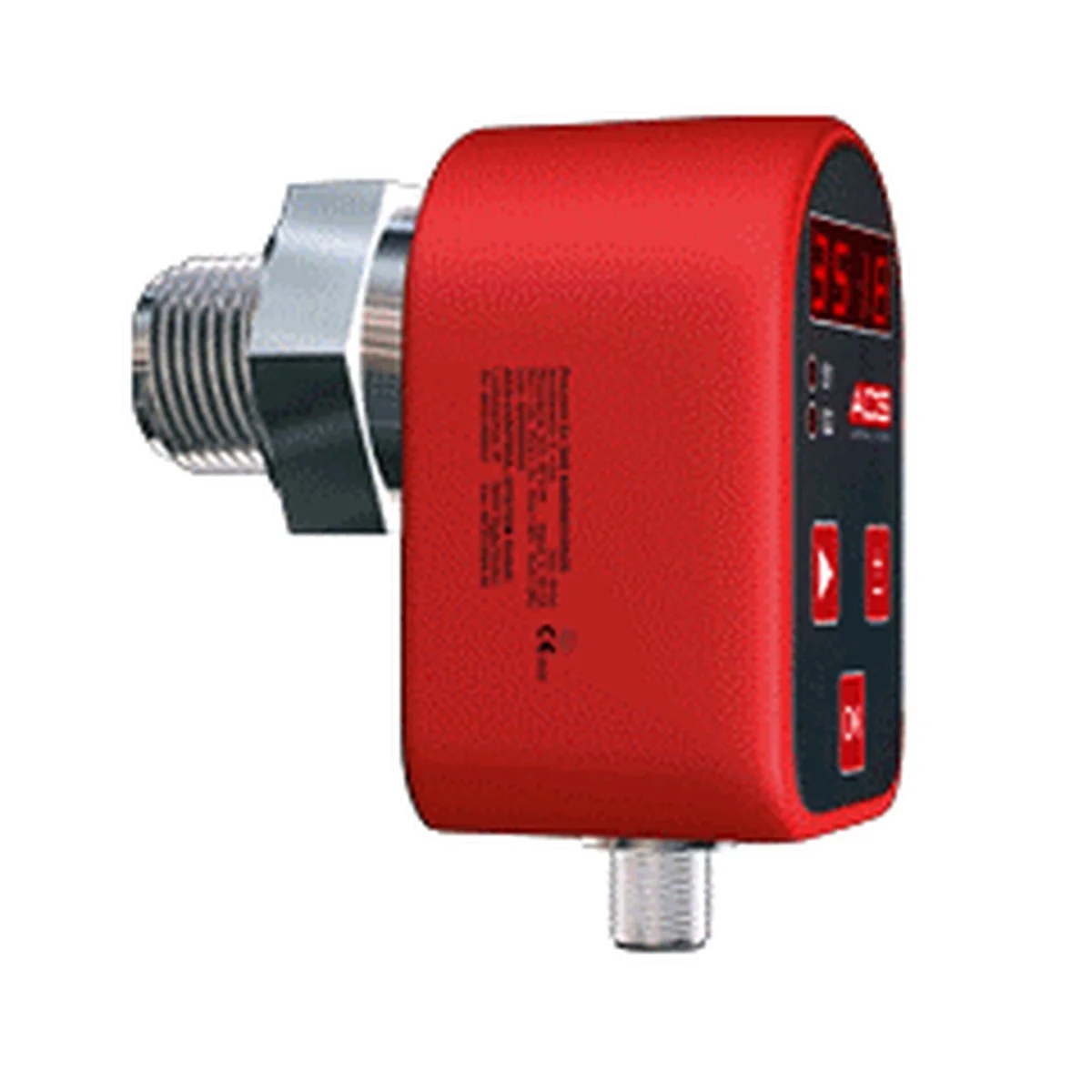

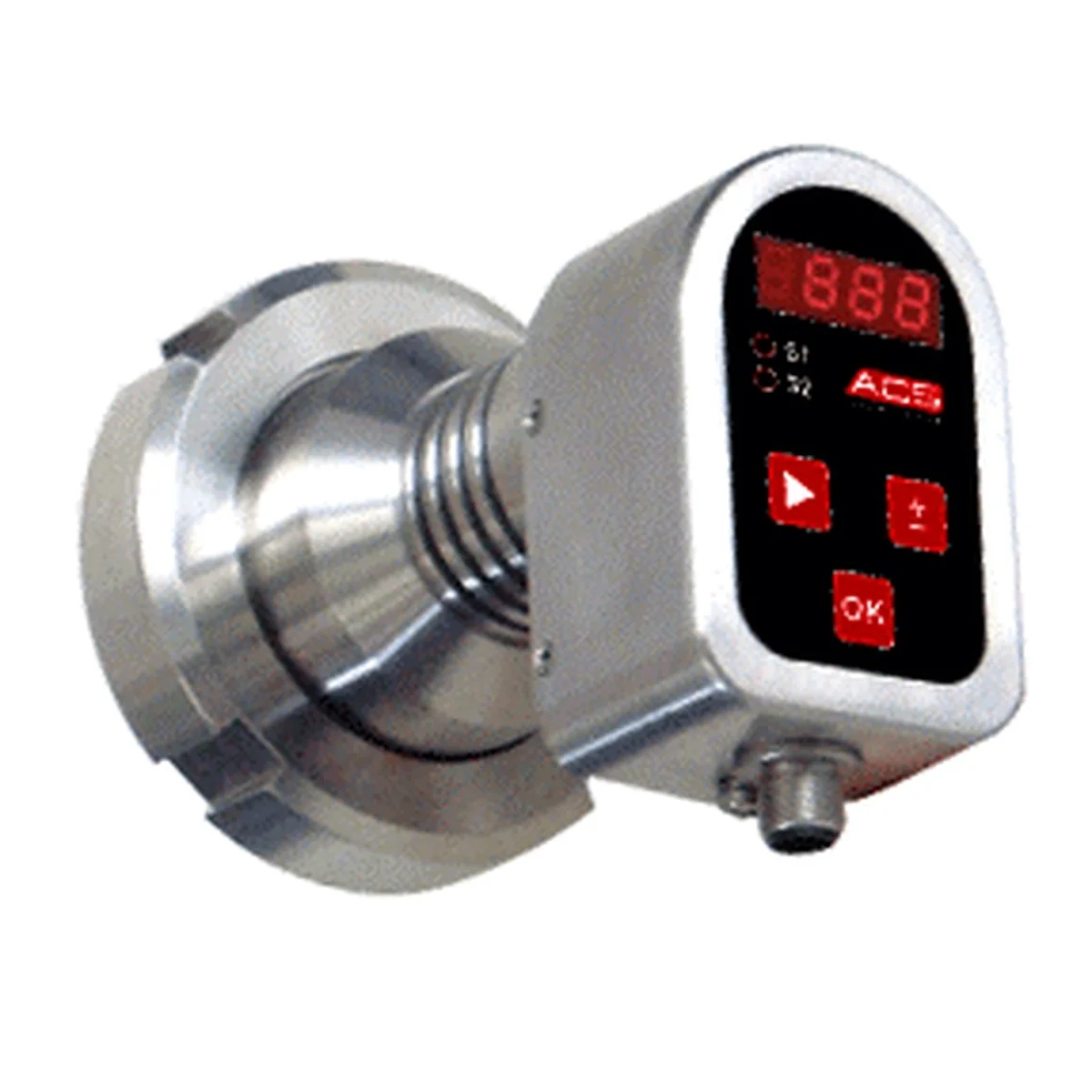

Hydrostatic Level Sensor / Level Switch เซ็นเซอร์วัดและควบคุมระดับแบบไฮโดรสแตติก รุ่น Hydrocont® (Ex)S50
Hydrocont® (Ex)S50Hydrocont® (Ex)S50 เซ็นเซอร์วัดและควบคุมระดับของเหลวแบบไฮโดรสแตติก
Hydrocont® (Ex)S50 เป็น เซ็นเซอร์วัดระดับของเหลวแบบไฮโดรสแตติก พร้อมวงจรประมวลผลดิจิทัลในตัว สำหรับตรวจวัดและควบคุมระดับของเหลวอย่างต่อเนื่อง โดยติดตั้งเข้ากับผนังของถังหรือภาชนะ
ตัวเซ็นเซอร์ใช้ Ceramic Measuring Cell แบบ Capacitive ที่มีความแข็งแรงสูง ทนต่อแรงดันและแรงดันกระชาก ทนต่อสารเคมีและการกัดกร่อน รวมถึงมีความไวต่อการเปลี่ยนแปลงอุณหภูมิและสัญญาณรบกวนทางแม่เหล็กไฟฟ้าต่ำ จึงเหมาะสำหรับงานอุตสาหกรรมที่ต้องการความแม่นยำและความเสถียรในระยะยาว
ของเหลวจะสัมผัสกับ Ceramic Diaphragm โดยตรง โดยไม่มีของเหลวถ่ายแรงดันภายใน เมื่อแรงดันไฮโดรสแตติกเปลี่ยนแปลง ไดอะแฟรมจะเกิดการเบี่ยงตัวและถูกแปลงเป็นสัญญาณที่สัมพันธ์กับระดับของเหลว จากนั้นระบบประมวลผลจะเปลี่ยนเป็นเอาต์พุตความละเอียดสูง 4–20 mA หรือ 0–10 V ตามรุ่น

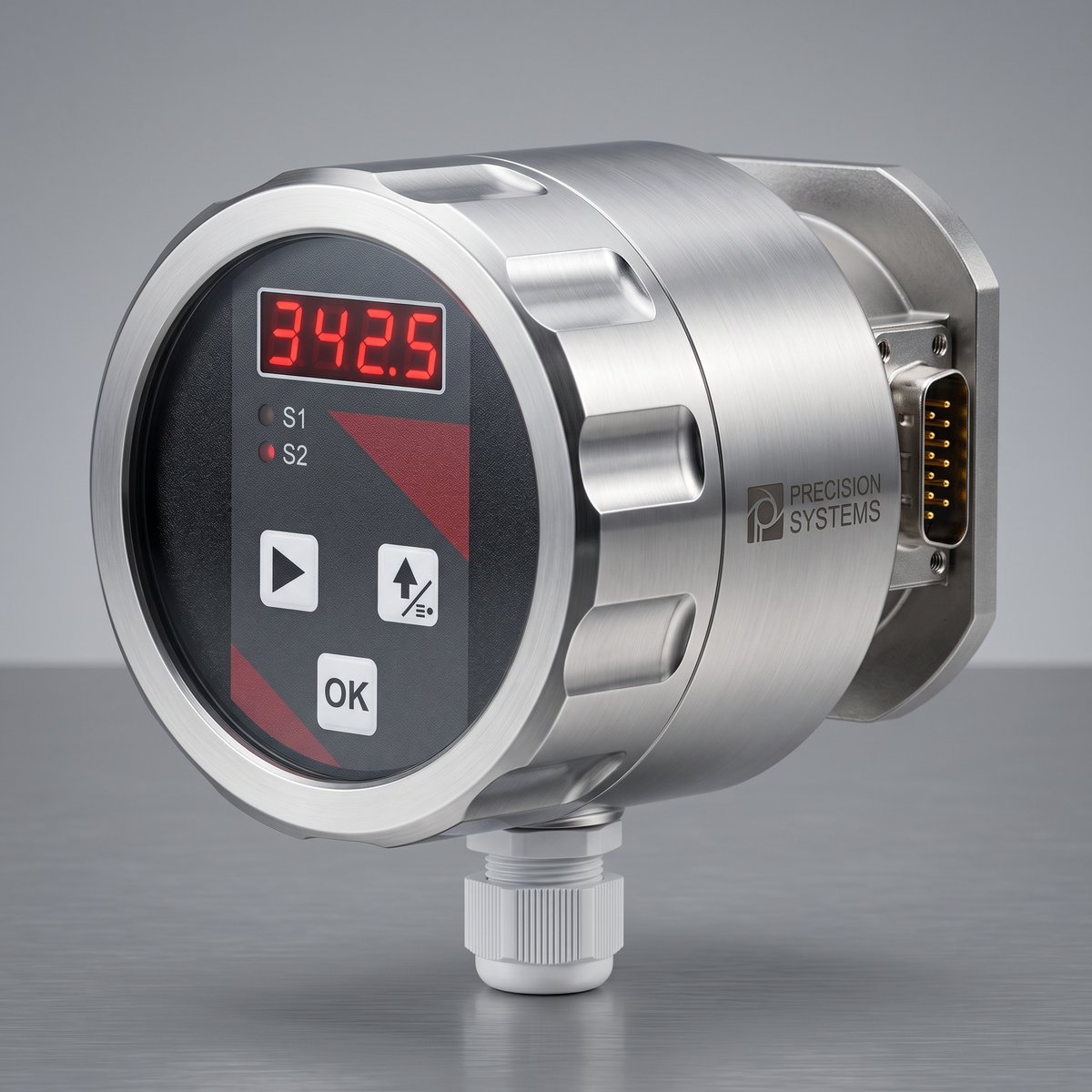

สามารถตั้งค่าช่วงการวัด การแสดงผล จุดสวิตช์ PNP การหน่วงสัญญาณ (Damping) พฤติกรรมเมื่อเกิดข้อผิดพลาด และฟังก์ชัน Fast Adjustment ผ่าน ปุ่มควบคุม 3 ปุ่มและ LED Display ได้ โดยมี LED แยกสำหรับแสดงสถานะของเอาต์พุตสวิตช์แต่ละจุด
จุดเด่นสินค้า
- วัดระดับของเหลวแบบ Hydrostatic
- ใช้ Ceramic Capacitive Measuring Cell ที่มีความแม่นยำและเสถียรภาพสูง
- รองรับการใช้งานใน พื้นที่อันตราย Ex ตามรุ่น
- รองรับเอาต์พุต 4–20 mA, 0–10 V และ PROFIBUS PA ขึ้นอยู่กับรุ่น
- มี PNP Switching Output 2 จุด
- มี LED Display อ่านค่าได้ชัดเจน
- ตั้งค่าผ่านปุ่มควบคุม 3 ปุ่ม
- ปรับ Damping ได้ 0.3–30 วินาที
- ความละเอียดสูงสุดระดับ 16-bit
- ทนแรงดันเกินได้สูง โดยโครงสร้างไดอะแฟรมรองรับแรงดันเกินสูงถึงประมาณ 80 เท่าของพิกัด ในบางช่วงการวัด
- ทนสารเคมีและการกัดกร่อน
- มีความเสถียรสูงและ Long-term Drift ต่ำ
- เหมาะสำหรับงาน Hygienic และอุตสาหกรรมกระบวนการ
- ระดับการป้องกัน IP65/IP67
การใช้งาน
- ระบบน้ำและน้ำเสีย
- ถังเก็บน้ำ
- ถังบำบัดน้ำเสีย
- น้ำมันและสารหล่อลื่น
- ตัวทำละลาย
- ตะกอนและ Sludge
- จาระบี
- น้ำยาทำความสะอาด
- อุตสาหกรรมอาหารและงาน Hygienic
- อุตสาหกรรมกระบวนการ
- ระบบ Automation และควบคุมระดับ
- งานในพื้นที่อันตราย Ex ตามรุ่น
หลักการทำงาน
Hydrocont® (Ex)S50 ติดตั้งบริเวณผนังของถัง โดยของเหลวจะสัมผัสกับ Ceramic Diaphragm โดยตรง แรงดันไฮโดรสแตติกของของเหลวจะทำให้ไดอะแฟรมเกิดการเบี่ยงตัวตามระดับของเหลว
สัญญาณแรงดันจะถูกตรวจจับด้วยเซลล์เซรามิกและประมวลผลด้วยระบบดิจิทัล จากนั้นแปลงเป็นสัญญาณเอาต์พุต 4–20 mA หรือ 0–10 V หรือ PROFIBUS PA ตามรุ่น
เอาต์พุตสวิตช์ PNP 2 จุด สามารถใช้สำหรับควบคุมปั๊ม วาล์ว สัญญาณเตือน หรือ PLC ได้
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
|---|---|
| ประเภท | Hydrostatic Level Sensor / Level Switch |
| หลักการวัด | Hydrostatic Pressure / Capacitive Ceramic Cell |
| การติดตั้ง | ติดตั้งเข้ากับผนังถัง |
| เอาต์พุต รุ่น A/B/C/D | 4–20 mA, 2-wire / PROFIBUS PA |
| เอาต์พุต รุ่น E/F/G/H | 0–10 V, 3-wire |
| แรงดันจ่าย รุ่น C/D | 10.5–45 VDC |
| แรงดันจ่าย รุ่น A/B/E/F/G/H | 14.5–45 VDC |
| Ripple | ≤2 Vpp |
| Switching Output | 2 × PNP, Switching to +VS |
| กระแสเอาต์พุต PNP | >250 mA, จำกัดกระแสและป้องกันลัดวงจร |
| Response Time | T90 โดยทั่วไปประมาณ 260 ms / สูงสุด 310 ms ที่ Damping 1 |
| ช่วง Damping | 0.3–30 วินาที / 100 ระดับ |
| Temperature Deviation | ≤0.1% / 10 K ของช่วงการวัด |
| Characteristic Deviation | ≤0.1% / 0.2% ของช่วงการวัด |
| Calibration Deviation | ≤0.05% ของช่วงการวัด |
| Long-term Drift | ≤0.1% / ปี ของช่วงการวัด |
| Supply Voltage Effect | ≤0.02% / 10 V ของช่วงการวัด |
| ความละเอียด | ดีกว่า 1 µA หรือ 0.5 mV (16-bit / 65,536 ระดับ) |
| Membrane | Ceramic Al₂O₃ 96% / High-purity Al₂O₃ 99.9% |
| Process Connection | Stainless Steel 1.4404 / อื่น ๆ ตามสั่ง |
| Temperature Separator | Stainless Steel 1.4404 / อื่น ๆ ตามสั่ง |
| ซีล | Viton® / EPDM / Neoprene® / Perfluoroelastomer |
| ตัวเรือนขั้วต่อ | Stainless Steel 1.4301 / PUM-Delrin® / PBT |
| สายรับน้ำหนัก | PE / FEP |
| อุณหภูมิตัวกลาง | -40 ถึง +125°C และสูงถึง 140°C เป็นเวลา 1 ชั่วโมง |
| อุณหภูมิเมื่อใช้สายรับน้ำหนัก | -20 ถึง +70°C |
| อุณหภูมิแวดล้อม/จัดเก็บ | -40 ถึง +85°C |
| อุณหภูมิแวดล้อมเมื่อใช้สายรับน้ำหนัก | -20 ถึง +70°C |
| ระดับการป้องกัน | IP65/IP67 |
