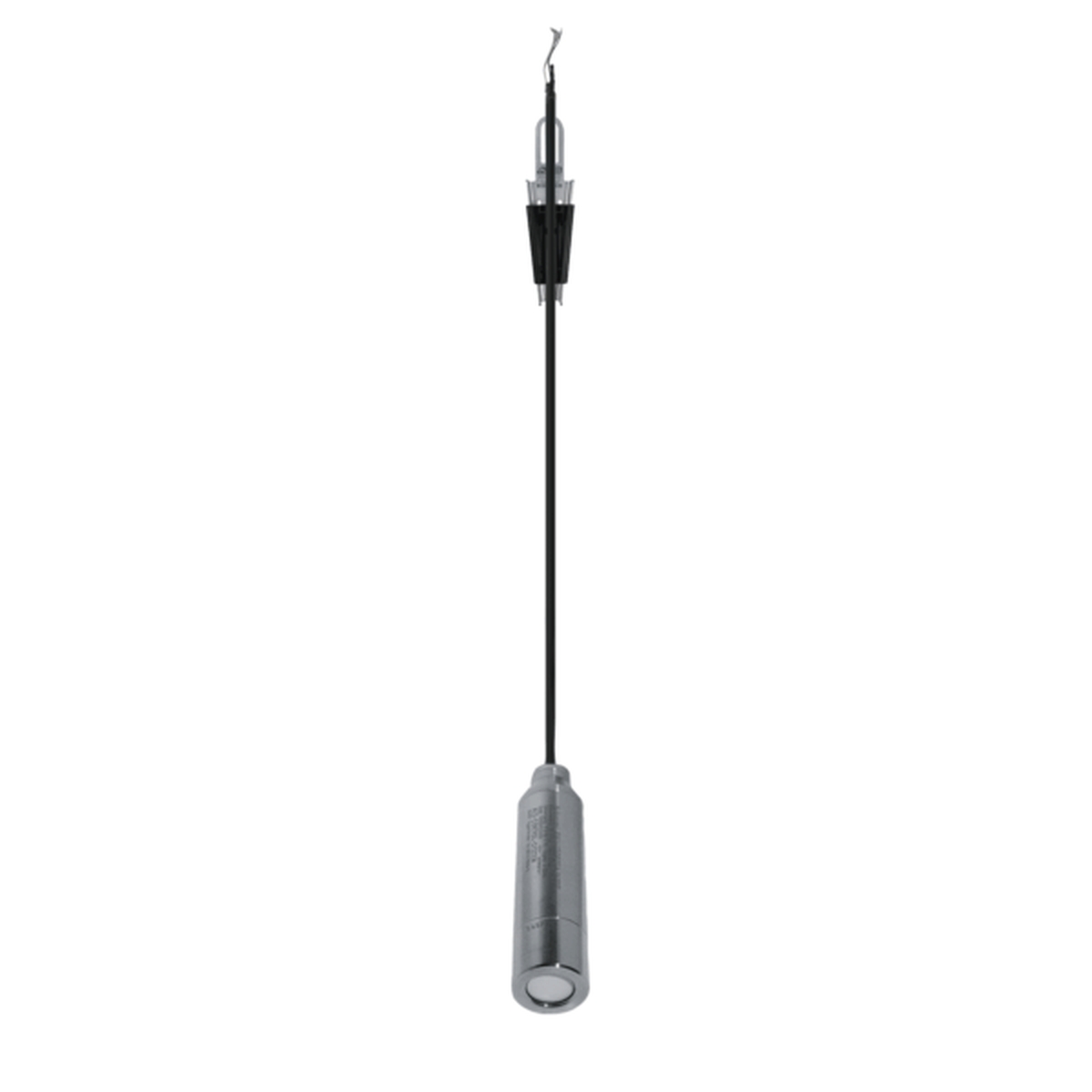

HYDROCONT® B4 เซ็นเซอร์วัดระดับน้ำและน้ำเสียแบบไฮโดรสแตติก

HYDROCONT® B4 เป็น เซ็นเซอร์วัดระดับแบบไฮโดรสแตติก (Hydrostatic Level Sensor) สำหรับวัดระดับของน้ำและน้ำเสียอย่างต่อเนื่อง โดยใช้แรงดันไฮโดรสแตติกของของเหลวในการคำนวณระดับ ตัวเซ็นเซอร์มีเส้นผ่านศูนย์กลางประมาณ 40 mm และออกแบบมาให้เหมาะกับงานวัดระดับในอ่างเก็บน้ำ ถังบำบัดน้ำเสีย บ่อน้ำลึก และระบบน้ำต่าง ๆ

ตัวเซ็นเซอร์ใช้ เซลล์วัดแรงดันเซรามิกแบบ Capacitive ที่แข็งแรงและไม่มีของเหลวส่งผ่านแรงดันภายในเซลล์ จึงเหมาะสำหรับการใช้งานระยะยาวในสภาพแวดล้อมที่มีความรุนแรง เช่น น้ำเสีย ความชื้นสูง แรงกระแทก และการใช้งานภายนอกอาคาร

สัญญาณวัดถูกประมวลผลด้วยวงจรอิเล็กทรอนิกส์ภายในและส่งออกเป็น 4–20 mA แบบ 2 สาย โดยช่วงการวัดถูกตั้งค่าจากโรงงานตามรุ่น ไม่สามารถปรับเปลี่ยนโดยผู้ใช้ได้ และมีช่วงการวัดมาตรฐานให้เลือกหลายช่วง

นอกจากนี้ยังสามารถเลือกติดตั้ง Pt100 แบบ 3 สาย สำหรับวัดอุณหภูมิของตัวกลางพร้อมกับการวัดระดับได้ และสามารถเลือกติดตั้ง ระบบป้องกันแรงดันไฟกระชาก (Overvoltage Protection) เพื่อเพิ่มความปลอดภัยในการใช้งาน โดยเฉพาะระบบที่ติดตั้งภายนอกอาคาร

จุดเด่นสินค้า

เซ็นเซอร์วัดระดับแบบ Hydrostatic สำหรับน้ำและน้ำเสีย
เหมาะสำหรับถังเก็บน้ำ ถังบำบัดน้ำเสีย อ่างเก็บน้ำ และบ่อน้ำลึก
เซลล์วัดแรงดันแบบ Capacitive Ceramic แข็งแรงและมีความเสถียร
ขนาดตัวเซ็นเซอร์ประมาณ Ø40 mm
เอาต์พุต 4–20 mA แบบ 2 สาย
เลือกวัดอุณหภูมิด้วย Pt100 แบบ 3 สาย ได้
มีระบบป้องกันแรงดันไฟกระชากแบบหยาบและละเอียด
สายเคเบิลแบบ Double Insulation ช่วยป้องกันน้ำหรือของเหลวซึมเข้าสู่สายเมื่อสายด้านนอกเสียหาย
รองรับการติดตั้งแบบแขวนด้วยสายเคเบิล
สามารถเลือก Process Connection สำหรับการติดตั้งแบบขันเกลียวได้
รองรับตัวกลางหลายประเภทด้วยวัสดุ Process Connection และซีลที่เลือกได้
ความแม่นยำสูงสุด ≤ ±0.1% ของช่วงการวัด
รองรับอุณหภูมิของตัวกลาง -20 ถึง +70°C
ระดับการป้องกันสูงสุด IP68
เหมาะสำหรับการใช้งานภายนอกอาคารและสภาพแวดล้อมที่รุนแรง

หลักการทำงาน

HYDROCONT® B4 ติดตั้งโดยหย่อนตัวเซ็นเซอร์ลงในของเหลวด้วยสายรับน้ำหนักและอุปกรณ์ยึดที่เหมาะสม หรือสามารถติดตั้งผ่าน Process Connection โดยตรงกับผนังถังได้

แรงดันไฮโดรสแตติกของของเหลวจะกดบน Ceramic Diaphragm โดยแรงดันดังกล่าวสัมพันธ์โดยตรงกับระดับความสูงของของเหลว เซลล์วัดแรงดันจะเปลี่ยนแรงดันเป็นสัญญาณไฟฟ้า จากนั้นวงจรอิเล็กทรอนิกส์จะเปลี่ยนเป็นเอาต์พุต 4–20 mA

ตัวเซ็นเซอร์ยังสามารถส่งสัญญาณแบบ Pulse Frequency Modulation (PFM) 90–520 Hz ในรูปแบบที่รองรับ และสามารถเลือกติดตั้งวงจรหน่วงสัญญาณเพื่อลดผลกระทบจากการแกว่งของผิวน้ำ เช่น ในถังที่มีเครื่องกวน

การใช้งาน

ระบบวัดระดับน้ำ
ระบบวัดระดับน้ำเสีย
ถังบำบัดน้ำเสีย
อ่างเก็บน้ำ
บ่อน้ำลึก
ถังเก็บน้ำ
ระบบประปาและจัดการน้ำ
ระบบสิ่งแวดล้อม
งานวัดระดับภายนอกอาคาร
งานที่มีความชื้น น้ำท่วม หรือสภาพแวดล้อมรุนแรง

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
ประเภท	Hydrostatic Level Sensor
ขนาดเซ็นเซอร์	Ø40 mm
หลักการวัด	Hydrostatic Pressure / Capacitive Ceramic Cell
เอาต์พุตมาตรฐาน	4–20 mA, 2-wire
แรงดันจ่าย รุ่นมาตรฐาน	11.5–45 VDC
แรงดันจ่าย รุ่น Ex	11.5–30 VDC
Ripple ที่ยอมรับได้	≤2 Vpp
Response Time	T90 <100 µs
ความแม่นยำ	≤0.1% / 0.2% ของช่วงการวัด ขึ้นอยู่กับรุ่น
Temperature Deviation	≤0.1% / 10 K ของช่วงการวัด
Calibration Deviation	≤0.05% ของช่วงการวัด
Long-term Drift	≤0.1% / ปี ของช่วงการวัด
Supply Voltage Effect	≤0.02% / 10 V ของช่วงการวัด
ความละเอียด	เป็นแบบต่อเนื่อง เนื่องจากใช้ระบบวัดแบบ Analog
อุณหภูมิตัวกลาง	-20 ถึง +70°C
Overvoltage Protection	สูงสุด 30 V, กระแส Surge สูงสุด 2,500 A (8/20 µs)
Membrane	Ceramic Al₂O₃ 96% / High-purity Al₂O₃ 99.9%
วัสดุตัวเซ็นเซอร์	Stainless Steel 1.4404
วัสดุ Process Connection	Stainless Steel 1.4404
ซีล	FPM (Viton®) / EPDM / Neoprene® / Kalrez®
ตัวเรือนขั้วต่อ	Polyacetal POM (Delrin)
สายรับน้ำหนัก	PE / FEP
วัสดุ Wall-mount Housing	PC / PS
ระดับการป้องกัน ตัวเซ็นเซอร์	IP68
ระดับการป้องกัน Screw Plug / Connection Housing	IP67
ระดับการป้องกัน Wall-mount Housing	IP65
