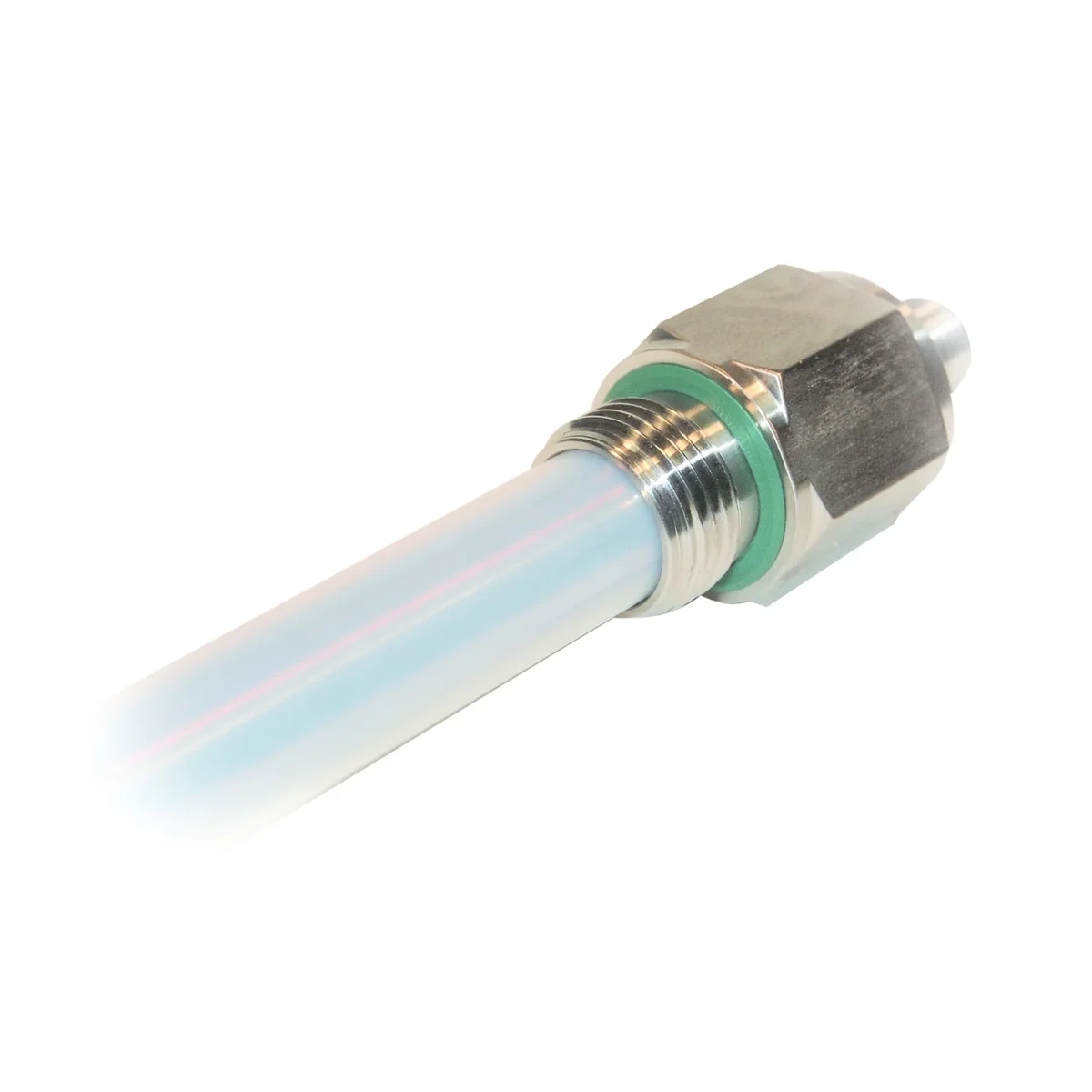

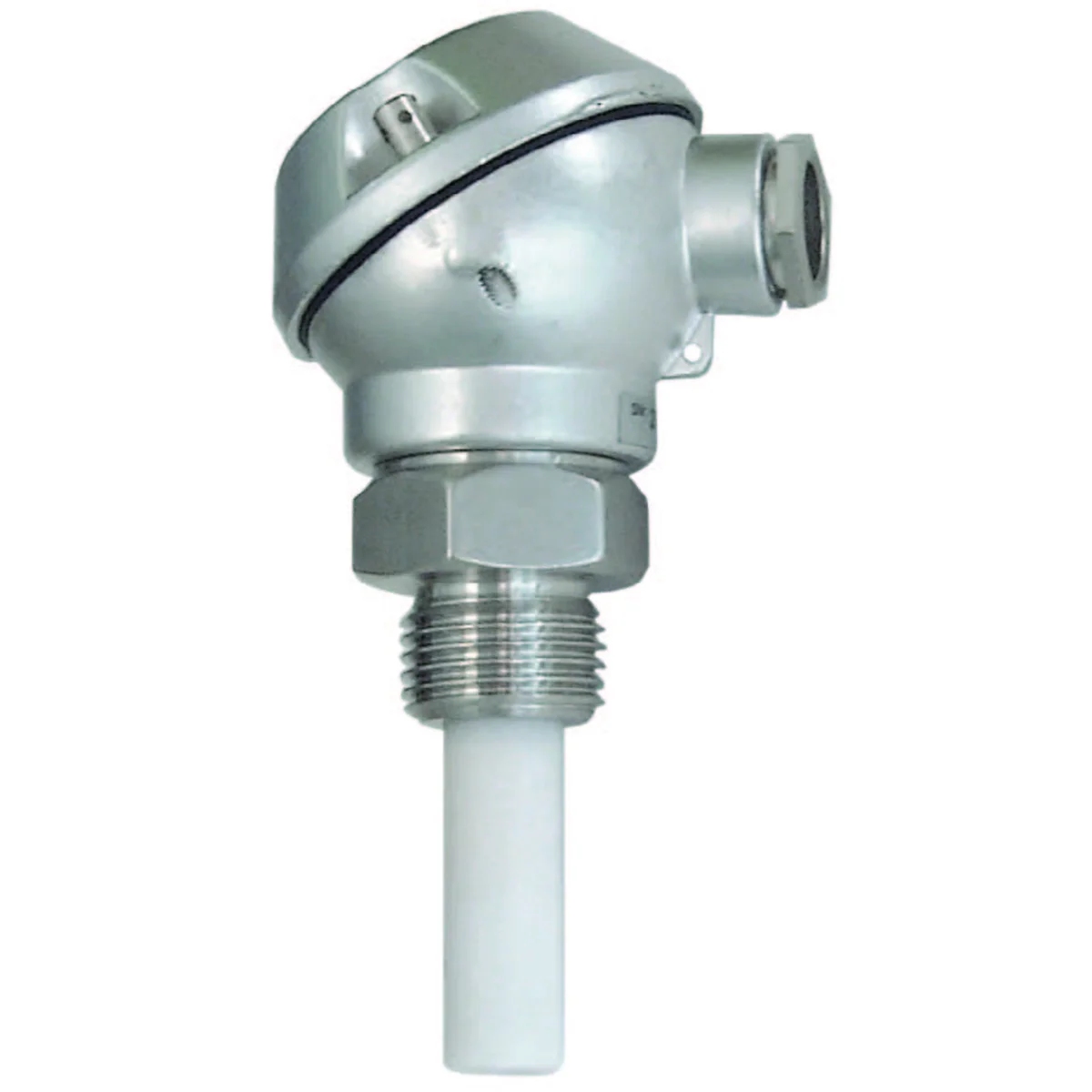

Capcont® LS สวิตช์ตรวจจับระดับแบบคาปาซิทีฟสำหรับของเหลวและของแข็ง

Capcont® LS เป็น Level Limit Switch แบบคาปาซิทีฟ สำหรับตรวจจับระดับสูงหรือต่ำของวัสดุภายในถังหรือท่อ เหมาะสำหรับของเหลว ของเหลวหนืด รวมถึงวัสดุประเภทผงและเม็ดละเอียด โดยสามารถใช้งานได้ทั้งกับวัสดุที่นำไฟฟ้าและไม่นำไฟฟ้า

ตัวเซ็นเซอร์มีวงจรประเมินผลในตัว ทำให้มีขนาดกะทัดรัดและติดตั้งง่าย สามารถใช้สำหรับ ตรวจจับระดับ, ป้องกันการล้น (Overflow Protection) และป้องกันปั๊มทำงานโดยไม่มีของเหลว (Dry Run Protection)

การปรับความไวให้เหมาะกับวัสดุที่ต้องการตรวจจับทำได้ง่ายผ่าน Potentiometer แบบหลายรอบ ขณะที่จุดตรวจจับสามารถปรับได้ด้วย ปลอกเลื่อน (Sliding Sleeve) ช่วยให้ติดตั้งและตั้งค่าระบบได้สะดวก

หลักการทำงานใช้การเปลี่ยนแปลงค่าความจุไฟฟ้า (Capacitance) ระหว่างก้านอิเล็กโทรด วัสดุ และผนังถัง เมื่อวัสดุสัมผัสก้านอิเล็กโทรด วงจรอิเล็กทรอนิกส์จะตรวจจับการเปลี่ยนแปลงและส่งสัญญาณสวิตช์ออกทาง PNP Output

จุดเด่นสินค้า

ตรวจจับระดับของเหลวและของแข็งแบบคาปาซิทีฟ
ใช้ได้กับทั้งวัสดุนำไฟฟ้าและไม่นำไฟฟ้า
เหมาะสำหรับของเหลวหนืด ผง และวัสดุเม็ดละเอียด
ใช้เป็นระบบ Overflow Protection และ Dry Run Protection
รองรับวัสดุ เช่น ธัญพืช แป้ง นมผง อาหารผสม ซีเมนต์ ปูนขาว และยิปซัม
ปรับความไวให้เหมาะกับวัสดุแต่ละชนิดได้
ปรับตำแหน่งจุดตรวจจับได้ง่ายด้วย Sliding Sleeve
โครงสร้างกะทัดรัด
มีไฟ LED สีเหลืองแสดงสถานะการตรวจจับ
เอาต์พุต PNP Transistor
รองรับการใช้งานในพื้นที่อันตรายแบบระเบิดตามรุ่น
รุ่นที่ใช้ซีลโลหะและฉนวนก้าน PEEK เหมาะสำหรับงาน Hygienic
อุณหภูมิกระบวนการสูงสุด +100°C สำหรับ LS
ระดับการป้องกัน IP68

การใช้งาน

ถังเก็บของเหลวและวัสดุของแข็ง
ท่อและระบบลำเลียงวัสดุ
ระบบป้องกันปั๊มทำงานแบบ Dry Run
ระบบป้องกันวัสดุหรือของเหลวล้น
อุตสาหกรรมอาหารและงาน Hygienic
อุตสาหกรรมซีเมนต์และวัสดุก่อสร้าง
ระบบจัดเก็บธัญพืชและแป้ง
ระบบจัดการผงและวัสดุเม็ดละเอียด
งานอุตสาหกรรมที่ต้องตรวจจับระดับแบบ Point Level

หลักการทำงาน

Capcont® LS ใช้หลักการตรวจจับแบบ Capacitive โดยก้านอิเล็กโทรด วัสดุที่ต้องการตรวจจับ และผนังถังจะทำหน้าที่เสมือนตัวเก็บประจุ เมื่อวัสดุสัมผัสกับก้านอิเล็กโทรด จะทำให้ค่าความจุไฟฟ้าเปลี่ยนแปลง

วงจรอิเล็กทรอนิกส์ภายในจะประเมินการเปลี่ยนแปลงดังกล่าวและเปลี่ยนเป็นสัญญาณสวิตช์ PNP สำหรับเชื่อมต่อกับรีเลย์ คอนแทคเตอร์ วาล์ว โคมไฟ สัญญาณเตือน หรืออินพุต PLC

สถานะการตรวจจับแสดงด้วย LED สีเหลือง บริเวณด้านขั้วต่อ

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
ประเภท	Capacitive Level Limit Switch
หลักการตรวจจับ	Capacitive
วัสดุที่ตรวจจับ	ของเหลว ของเหลวหนืด ผง และวัสดุเม็ดละเอียด
การนำไฟฟ้าของวัสดุ	ใช้ได้ทั้งวัสดุนำไฟฟ้าและไม่นำไฟฟ้า
แหล่งจ่ายไฟ	10–35 VDC ป้องกันการต่อขั้วกลับ
กระแสไฟขณะเอาต์พุตว่าง	≤10 mA
เอาต์พุตสวิตช์	PNP Transistor Output
กระแสเอาต์พุต	≤500 mA, จำกัดกระแสและป้องกันลัดวงจร
Leakage Current	≤100 µA
เวลาหน่วงการสวิตช์	≤200 ms
ความถี่การสวิตช์	≥5 Hz
Hysteresis	ขึ้นอยู่กับชนิดของวัสดุ
การปรับความไว	Multi-turn Trimmer
ฉนวนก้านอิเล็กโทรด	PTFE (Teflon®) สำหรับรุ่น LS
Process Connection	Stainless Steel 1.4404 (316L) / 1.4571 (316Ti)
ขั้วต่อ	M12 × 1
วัสดุขั้วต่อ	CrNi Stainless Steel / PUR, หน้าสัมผัสชุบทอง
ซีล	FPM (Viton®) / EPDM
อุณหภูมิแวดล้อม	-40 ถึง +100°C*
อุณหภูมิกระบวนการ	-40 ถึง +100°C สำหรับ Capcont LS*
แรงดันกระบวนการ	-1 ถึง +1 bar สำหรับ Capcont LS
ระดับการป้องกัน	IP68 / 3 mH₂O เป็นเวลา 1 ชั่วโมง ตาม DIN EN 60529
