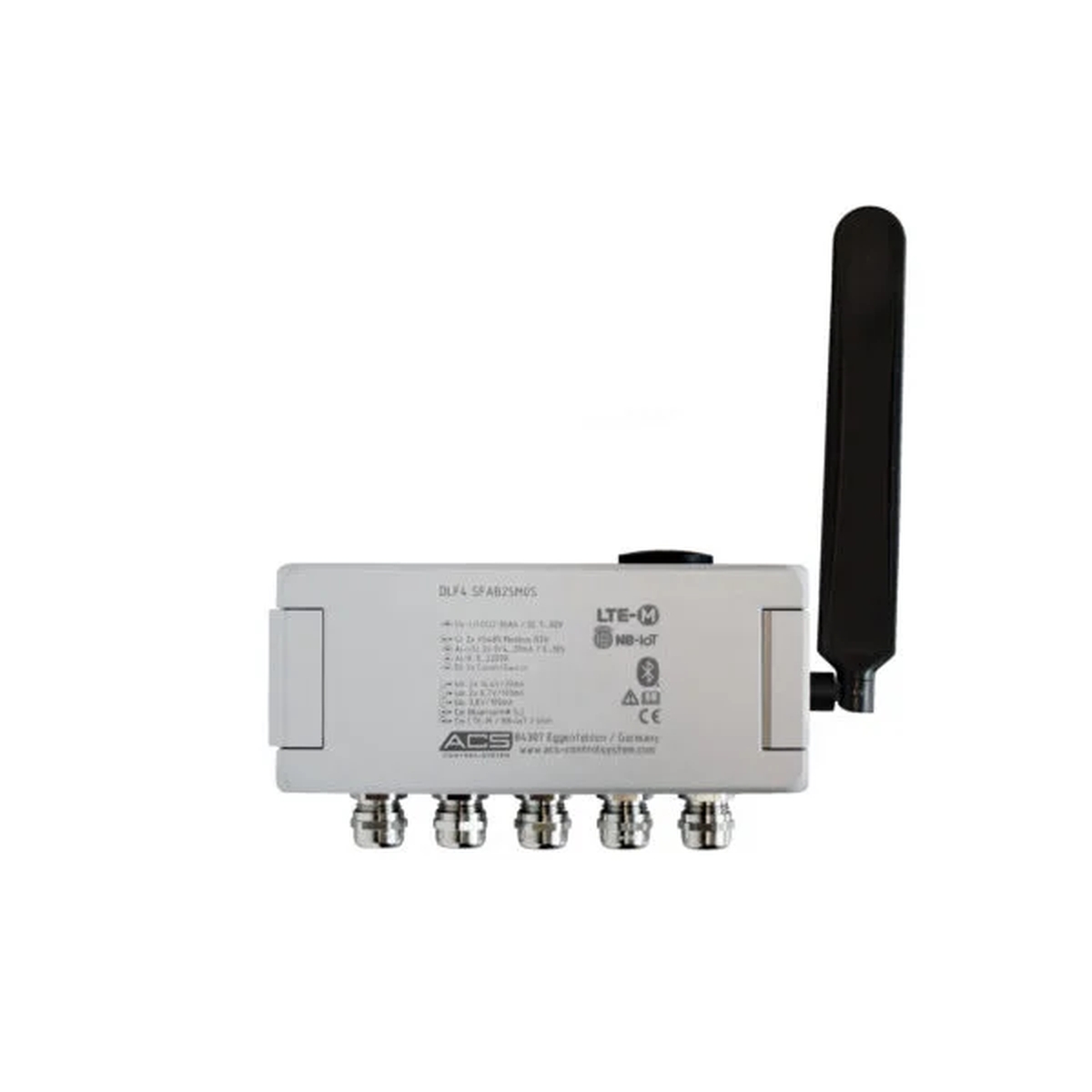

Independent Data Logger & IoT Gateway 4G LTE, Modbus เครื่องบันทึกข้อมูล และส่งข้อมูลเซ็นเซอร์ระยะไกล รุ่น DLF4

DLF4

Datalogger DLF4 – Data Logger และ IoT Gateway สำหรับระบบตรวจวัดระยะไกล

Datalogger DLF4 เป็นอุปกรณ์ Data Logger และ Sensor Gateway สำหรับรับค่าจากเซ็นเซอร์ บันทึกข้อมูล และส่งข้อมูลการวัดไปยังระบบออนไลน์จากระยะไกล เหมาะสำหรับจุดตรวจวัดที่อยู่ห่างไกลและต้องการติดตามข้อมูลผ่าน Internet โดยไม่จำเป็นต้องมีผู้ปฏิบัติงานอยู่ที่หน้างานตลอดเวลา

DLF4 รองรับการเชื่อมต่อเซ็นเซอร์ได้หลากหลายประเภท ทั้ง 4–20 mA แบบ 2-wire, Voltage Signal, Resistance, Pulse และ Modbus RTU ผ่าน RS485 รวมถึงสามารถใช้ Digital Input สำหรับนับ Pulse หรือควบคุมการทำงาน เช่น Start และ Stop การวัด

อุปกรณ์สามารถรองรับเซ็นเซอร์ได้สูงสุด 7 ตัว และ 12 Measurement Categories ทำให้เหมาะกับระบบที่ต้องตรวจวัดหลายค่าพร้อมกัน เช่น ระดับน้ำ อัตราการไหล หรือพารามิเตอร์จากเซ็นเซอร์หลายชนิด

จุดเด่นสำคัญของ DLF4 คือ Redundancy Function สำหรับเปรียบเทียบค่าที่วัดจากเซ็นเซอร์ 2 ตัว ระบบสามารถตรวจสอบความแตกต่างของค่าที่กำหนดไว้ และสร้าง Alarm โดยอัตโนมัติเมื่อค่าทั้งสองแตกต่างเกินเกณฑ์ ช่วยเพิ่มความน่าเชื่อถือของข้อมูลและลดความจำเป็นในการตรวจสอบด้วยตนเอง

ข้อมูลที่บันทึกจะถูกส่งไปยัง ACS Portal บน Internet แบบเป็นรอบตามการตั้งค่า ผู้ใช้งานที่ได้รับอนุญาตสามารถเข้าถึง วิเคราะห์ และประมวลผลข้อมูลจากสถานที่ต่าง ๆ ได้

สำหรับการสื่อสาร DLF4 มี SIM Card ในตัวและสามารถส่งข้อมูลผ่าน 4G LTE Cat. 1 หรือ 2G GSM/EDGE/GPRS โดยระบบจะเลือกเครือข่ายผู้ให้บริการมือถือที่มีสัญญาณเหมาะสมในพื้นที่โดยอัตโนมัติ ช่วยให้เหมาะกับจุดติดตั้งที่มีเครือข่ายแตกต่างกัน

DLF4 สามารถใช้พลังงานจาก Lithium Battery, Li-Ion Accumulator, แหล่งจ่ายไฟ DC หรือ PV Module โดยการใช้งานด้วยแบตเตอรี่สามารถมีอายุการใช้งานมากกว่า 5 ปี ขึ้นอยู่กับการตั้งค่าและชนิดของเซ็นเซอร์

การตั้งค่าและใช้งานที่หน้างานทำผ่าน Bluetooth® 5.0 LE ร่วมกับ Application โดยสามารถใช้ Smartphone, Tablet หรือ Laptop ได้โดยไม่ต้องใช้อุปกรณ์เฉพาะ

คุณสมบัติหลัก

  • Data Logger และ IoT Gateway ในอุปกรณ์เดียว
  • รองรับเซ็นเซอร์สูงสุด 7 ตัว
  • รองรับสูงสุด 12 Measurement Categories
  • บันทึกข้อมูลได้อย่างน้อย 800,000 ค่า
  • รองรับ Analog Input 4–20 mA
  • รองรับ Voltage Input
  • รองรับ Resistance Input
  • รองรับ Digital Input สำหรับ Pulse Counter และ Control Input
  • รองรับ RS485 Modbus® RTU
  • มี Redundancy Function สำหรับตรวจสอบค่าจากเซ็นเซอร์ 2 ตัว
  • สามารถตั้งค่าความแตกต่างเพื่อสร้าง Alarm อัตโนมัติ
  • ส่งข้อมูลไปยัง ACS Portal ผ่าน Internet
  • รองรับ 4G LTE Cat. 1 และ 2G GSM/EDGE/GPRS
  • มี SIM Card ในตัว ไม่ต้องทำสัญญาโทรศัพท์มือถือเพิ่มเติม
  • เลือกเครือข่ายที่มีสัญญาณเหมาะสมในพื้นที่
  • รองรับ Bluetooth® 5.0 LE
  • ตั้งค่าและใช้งานผ่าน Smartphone, Tablet หรือ Laptop
  • รองรับ Battery, Li-Ion, DC Power และ PV Module
  • Battery สามารถใช้งานได้นานกว่า 5 ปี ขึ้นอยู่กับการตั้งค่าและ Sensor
  • มี Sensor Transmitter Supply ในตัว
  • รองรับการใช้งานในพื้นที่ห่างไกล
  • ระดับการป้องกัน IP65/IP67

การประยุกต์ใช้งาน

  • ระบบตรวจวัดระดับในไซโล
  • ระบบตรวจสอบระดับน้ำ
  • ระบบตรวจวัดน้ำในพื้นที่ห่างไกล
  • ระบบตรวจสอบ Rain Overflow Basin
  • ระบบวัดอัตราการไหลในคลอง
  • ระบบตรวจสอบระดับน้ำในแหล่งน้ำ
  • ระบบตรวจสอบหลุมฝังกลบขยะ
  • ระบบ Remote Monitoring
  • ระบบ IoT สำหรับงานอุตสาหกรรม
  • ระบบบันทึกข้อมูลจากเซ็นเซอร์หลายตัว
  • ระบบตรวจสอบค่าจากเซ็นเซอร์แบบ Redundant
  • ระบบที่ต้องส่งข้อมูลการวัดผ่านเครือข่ายมือถือ
  • จุดตรวจวัดที่ไม่มีเจ้าหน้าที่ประจำหน้างาน
  • ระบบที่ต้องการเก็บข้อมูลระยะยาวและเข้าถึงผ่าน Internet

ข้อมูลทางเทคนิค

รายการ รายละเอียด
ประเภท Data Logger / Sensor Gateway / IoT Gateway
จำนวน Sensor สูงสุด 7 ตัว
Measurement Categories สูงสุด 12 หมวด
Data Memory 8 MB
ความจุข้อมูล ≥800,000 Measurement Values
Battery Lithium 3.6 V / 19 Ah หรือ 3.6 V / 35 Ah
Rechargeable Battery Li-Ion 4.2 V / 20 Ah
DC Supply 7–32 V DC, ≤350 mA
PV Module 4.5–35 V DC, ≤1 A
RS485 Interface Bidirectional
Protocol Modbus® RTU
Baud Rate 9600 Baud (เลือกได้ 4800–38400 Baud)
Analog Input AI1 / AI2 / AI3
Current Input AI1/AI2 0–28 mA FSI, Ri 27 Ω
Voltage Input AI1/AI2 0–19 V FSI, Ri ≥1.2 MΩ
Resistance Input AI3 0–2200 Ω FSI, Io = 340 µA
Characteristic Deviation ≤ ±0.05% FSI
Temperature Deviation ≤ ±0.1% FSI / 10 K
Digital Input DI1 / DI2
Digital Input Range ≤20 kΩ / ≤1 kHz
Transmitter Supply UO1/UO2 16.6 V ±0.3 V (0 mA)
15.9 V ±0.3 V (30 mA)
0–30 mA, สูงสุด 40 mA
Transmitter Supply UO3/UO4 6.7 V ±0.2 V (0 mA)
6.6 V ±0.2 V (100 mA)
0–100 mA, สูงสุด 300 mA
Transmitter Supply UO5 3.8 V ±0.2 V (0 mA)
3.2 V ±0.2 V (100 mA)
0–250 mA, สูงสุด 300 mA
Bluetooth® Bluetooth® 5.0 LE, 2 Mbit/s
Cellular Communication 4G LTE Cat. 1 / 2G
4G LTE Bands B3, B8, B20
2G Communication EDGE / GSM / GPRS
2G Frequency 900 / 1800 MHz
SIM Card Integrated SIM
Data Platform ACS Portal
Ambient Temperature -20 ถึง +60°C
Protection Class IP65 / IP67 ตาม EN/IEC 60529
Materials PA, Aluminium, PUR, Brass, Nickel, Silicone, NBR
