Data Logger & Data Transmission GSM/4G LTE เครื่องบันทึกข้อมูล และส่งข้อมูลเซ็นเซอร์ระยะไกล รุ่น Hydrolog HLF4

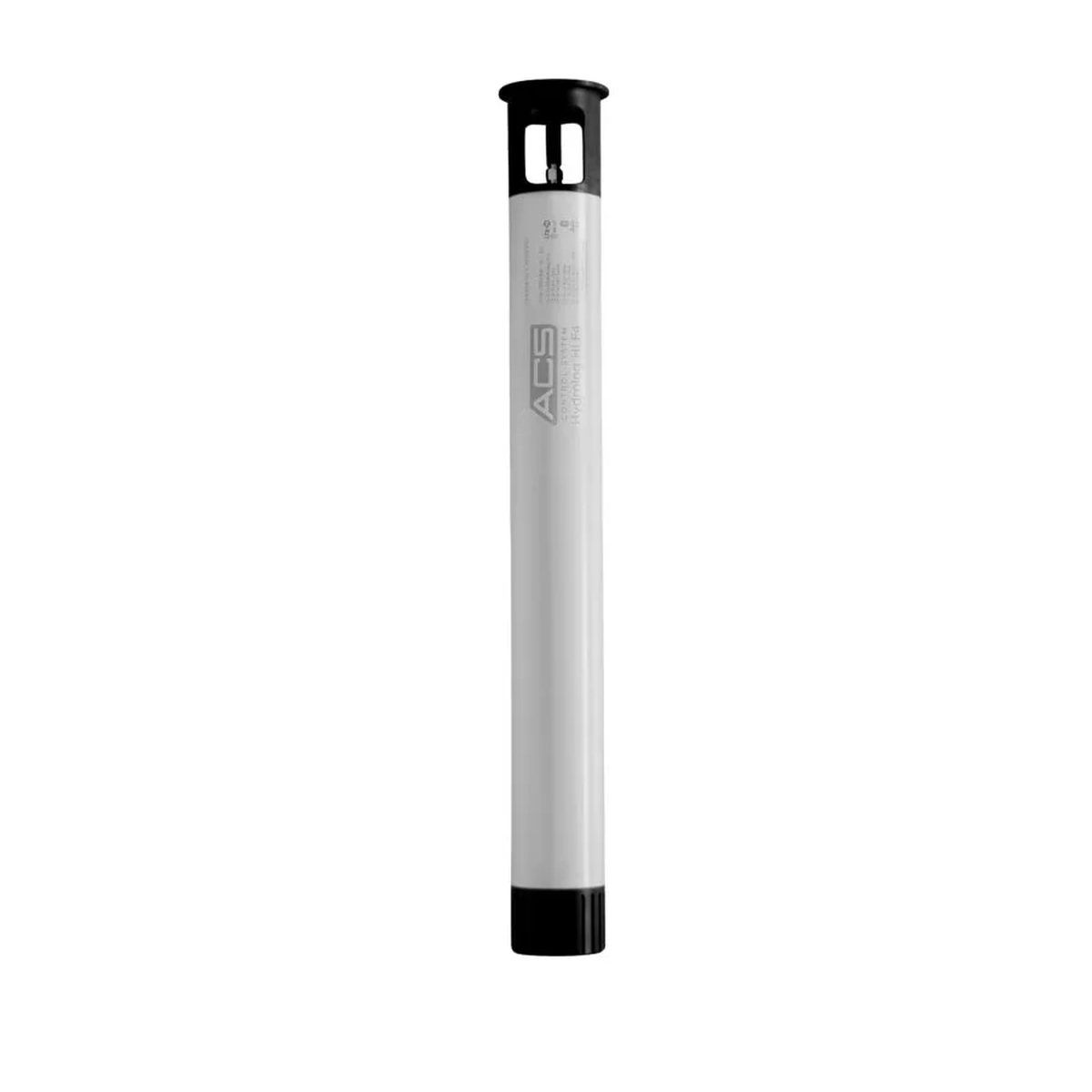

Hydrolog HLF4Hydrolog HLF4 – Data Logger สำหรับตรวจวัดระดับน้ำและส่งข้อมูลระยะไกล
Hydrolog HLF4 เป็น Data Logger สำหรับบันทึกค่าและส่งข้อมูลจากเซ็นเซอร์วัดระดับระยะไกล เหมาะสำหรับระบบตรวจวัดระดับน้ำที่ต้องการบันทึกข้อมูลอย่างต่อเนื่องและส่งข้อมูลไปยังระบบออนไลน์โดยอัตโนมัติ
ตัวอุปกรณ์ออกแบบสำหรับ ติดตั้งภายในท่อขนาด 2 นิ้ว และสามารถเชื่อมต่อกับ Level Probe, Ultrasonic Sensor หรือเซ็นเซอร์วัดระดับประเภทอื่น ๆ ได้ รองรับทั้งเซ็นเซอร์มาตรฐานและเซ็นเซอร์ดิจิทัลแบบประหยัดพลังงาน
ข้อมูลที่บันทึกจะถูกส่งไปยัง ACS Portal ผ่านเครือข่าย 4G LTE หรือ 2G โดยระบบจะเลือกผู้ให้บริการเครือข่ายที่มีสัญญาณเหมาะสมในพื้นที่โดยอัตโนมัติ พร้อม SIM Card ในตัว จึงไม่จำเป็นต้องทำสัญญาโทรศัพท์มือถือเพิ่มเติม
HLF4 มี Redundancy Function สำหรับเปรียบเทียบค่าที่ได้จากเซ็นเซอร์ 2 ตัว ระบบสามารถตรวจสอบความแตกต่างของค่าที่กำหนดไว้ และแจ้งเตือนอัตโนมัติเมื่อค่าที่วัดได้แตกต่างเกินเกณฑ์ ช่วยเพิ่มความน่าเชื่อถือของข้อมูลและลดความจำเป็นในการตรวจสอบด้วยตนเอง
ระบบ Alarm Management ช่วยตรวจสอบสถานการณ์ระดับน้ำผิดปกติ เช่น น้ำล้นหรือระดับน้ำต่ำ เพื่อช่วยลดความเสี่ยงจากน้ำท่วมหรือภาวะน้ำลดต่ำกว่าระดับที่กำหนด
สามารถจ่ายพลังงานด้วย Lithium Battery, Li-Ion Accumulator, แหล่งจ่ายไฟ DC หรือ PV Module โดยอายุการใช้งานของแบตเตอรี่สามารถมากกว่า 5 ปี ขึ้นอยู่กับชนิดของเซ็นเซอร์ ความถี่ในการวัด และการตั้งค่าการทำงาน
การตั้งค่าและใช้งานที่หน้างานทำผ่าน Bluetooth® 5.0 LE ร่วมกับ Application โดยใช้ Smartphone, Tablet หรือ Laptop ได้โดยไม่ต้องใช้อุปกรณ์เฉพาะ
คุณสมบัติหลัก
- Data Logger สำหรับตรวจวัดระดับน้ำระยะไกล
- ออกแบบสำหรับติดตั้งใน ท่อขนาด 2 นิ้ว
- รองรับ Level Probe และ Ultrasonic Level Sensor
- รองรับเซ็นเซอร์ระดับน้ำประเภทอื่นตามการใช้งาน
- มี Redundancy Function สำหรับตรวจสอบค่าจากเซ็นเซอร์ 2 ตัว
- สามารถตั้งค่าความแตกต่างเพื่อสร้าง Alarm อัตโนมัติ
- มีระบบ Overflow Safety / Alarm Management
- รองรับการตรวจสอบระดับน้ำสูงและระดับน้ำต่ำ
- รองรับ Analog Input 0–28 mA
- รองรับ RS485 Modbus® RTU
- รองรับ Digital Input สำหรับสัญญาณควบคุม
- ส่งข้อมูลอัตโนมัติผ่าน 4G LTE / 2G GSM
- รองรับ 4G LTE Cat. 1
- มี SIM Card ในตัว
- ระบบเลือกเครือข่ายมือถือที่มีสัญญาณเหมาะสมในพื้นที่
- บันทึกข้อมูลได้อย่างน้อย 800,000 ค่า
- หน่วยความจำ 8 MB
- รองรับ Bluetooth® 5.0 LE
- ตั้งค่าผ่าน Smartphone, Tablet หรือ Laptop
- รองรับ Battery, Li-Ion, DC Power และ PV Module
- Battery สามารถใช้งานได้นานกว่า 5 ปี ขึ้นอยู่กับการตั้งค่าและ Sensor
- ระดับการป้องกัน IP68
- เหมาะสำหรับติดตั้งในพื้นที่ห่างไกล
การประยุกต์ใช้งาน
- ตรวจวัดระดับน้ำใต้ดิน (Groundwater Monitoring)
- ตรวจวัดระดับน้ำผิวดิน (Surface Water Measurement)
- ระบบตรวจสอบระดับน้ำในแหล่งน้ำ
- ระบบตรวจสอบและบันทึกน้ำล้น
- Rainwater Overflow Monitoring
- ตรวจสอบระดับน้ำในพื้นที่เสี่ยงน้ำท่วม
- ตรวจสอบระดับน้ำในพื้นที่ห่างไกล
- Landfill Monitoring
- ระบบ Remote Level Monitoring
- ระบบ IoT สำหรับตรวจวัดระดับน้ำ
- ระบบที่ต้องการส่งข้อมูลระดับน้ำผ่านเครือข่ายมือถือ
- ระบบที่ต้องการตรวจสอบค่าจากเซ็นเซอร์ 2 ตัวเพื่อเพิ่มความน่าเชื่อถือ
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
|---|---|
| รุ่น | Hydrolog HLF4 |
| ประเภท | Data Logger สำหรับ Level Monitoring |
| การติดตั้ง | ติดตั้งในท่อขนาด 2 นิ้ว |
| ช่วงการวัด | ขึ้นอยู่กับ Level Sensor ที่เชื่อมต่อ |
| แหล่งจ่ายไฟ | Battery / Li-Ion Accumulator / DC / PV Module |
| Battery | Lithium 3.6 V / 19 Ah หรือ 3.6 V / 35 Ah |
| Rechargeable Battery | Li-Ion 4.2 V / 10 Ah |
| DC Supply | 7–32 V DC, ≤350 mA |
| PV Module | 4.5–35 V DC, ≤1 A |
| Communication Interface | RS485, Bidirectional |
| Protocol | Modbus® RTU |
| Baud Rate | 9600 Baud (4800–38400 Baud) |
| Analog Input | AI1-I / AI2-I |
| Analog Input Range | 0–28 mA, Ri 27 Ω |
| Characteristic Deviation | ≤ ±0.05% FSI |
| Temperature Deviation | ≤ ±0.1% FSI / 10 K |
| Digital Input | DI1 |
| Digital Input Range | ≤20 kΩ / ≤1 kHz |
| Sensor Supply UO1/UO2 |
16.6 V ±0.3 V (0 mA) 15.9 V ±0.3 V (30 mA) 0–30 mA, สูงสุด 40 mA |
| Sensor Supply UO3/UO4 |
6.7 V ±0.2 V (0 mA) 6.6 V ±0.2 V (100 mA) 0–100 mA, สูงสุด 300 mA |
| Bluetooth® | Bluetooth® 5.0 LE, 2 Mbit/s |
| 4G Communication | 4G LTE Cat. 1 (B3, B8, B20) |
| 2G Communication | EDGE / GSM / GPRS |
| 2G Frequency | 900 / 1800 MHz |
| SIM Card | Integrated SIM |
| Data Memory | 8 MB |
| Data Capacity | ≥800,000 Measurement Values |
| Data Platform | ACS Portal |
| Ambient Temperature | -20 ถึง +60°C |
| Protection Class | IP68 ตาม EN/IEC 60529 |
| Protection Depth | ≤3 m / ≤0.3 bar |
| Materials | PA, Aluminium, PUR, Brass, Nickel, Silicone, NBR |
Datasheet
