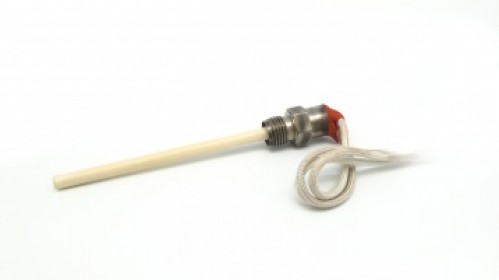

เครื่องวัดออกซิเจนแบบ IN SITU รุ่น TTH
Oxybox Air-TTH

สามารถเชื่อมต่อสายกับ หัววัดออกซิเจนแบบอินซิตู รุ่น TTH เพื่อใช้ในการวัดได้

ชุดประกอบนี้มีให้เลือกทั้งในรุ่นมาตรฐาน (500 ถึง 900°C) และรุ่นอุณหภูมิสูง (600 ถึง 1050°C) โดยทั้งสองรุ่นมาพร้อมกับเซ็นเซอร์อุณหภูมิแบบเทอร์โมคัปเปิล (S) สำหรับการวัดอุณหภูมิ

1 ขึ้นอยู่กับองค์ประกอบของก๊าซ โดยเฉพาะสำหรับการใช้งานในบรรยากาศที่มีการลดสภาพอย่างสูง – กรุณาติดต่อเราสำหรับข้อมูลเพิ่มเติม

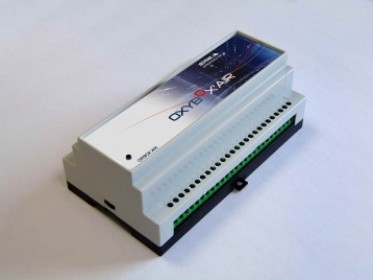

OXYBOX’AIR® ช่วยในการรับสัญญาณจาก MicroPoas® (แรงดันเซลล์และเทอร์โมคัปเปิล) และคำนวณความดันบางส่วน

ข้อมูลสามารถเก็บได้ผ่านทาง RS485 ดิจิตอลเอาท์พุต (โปรโตคอล ModBus) หรือผ่านพอร์ต USB

ตัวส่งสัญญาณต้องการแหล่งจ่ายไฟ 24Vdc และติดตั้งในกล่องแบบราง DIN (ขนาด 157 x 86 x 58 มม.)

OXYBOX’AIR® มาพร้อมกับสาย USB/USB และซอฟต์แวร์สำหรับการกำหนดค่าและการเก็บข้อมูล

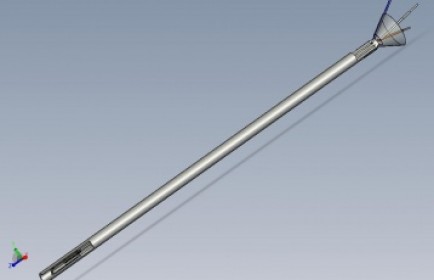

MICROPOAS®: มีชุดประกอบหลายรุ่นให้เลือก

หมายเลขชุดประกอบ เส้นผ่าศูนย์กลางท่อ ความยาวท่อ เส้นผ่าศูนย์กลาง MicroPoas ประเภทของสาย
3 2.8 มม. 105, 250 หรือ 450 มม. 3 มม. ขยาย (10 มม.)
5 5.5 มม. 105, 250, 450 หรือ 700 มม. 3 มม. ขยาย (10 มม.)
6 5.5 มม. 105, 250, 450 หรือ 700 มม. 3 มม. การชดเชย (1 ม.)
7 4 มม. 105, 250 หรือ 450 มม. 2 มม. การชดเชย (1 ม.)
8 4 มม. 105, 250 หรือ 450 มม. 2 มม. ขยาย (10 มม.)
9 2 หรือ 2.2 มม. 170 มม. 2 มม. ขยาย (10 มม.)



This assemblies are available in standard version (500 to 900°C1), and in high temperature version (600 to 1050°C1). both of them include a S thermocouple for measuring the temperature.

1 depending on the gas composition, especially for use in highly reducing atmospheres – please contact us for more information.

The OXYBOX’AIR® allows acquiring the signals from the MicroPoas® (cell voltage and thermocouple) and calculating the partial presssure.

Information can then be collected via the digital

RS485 output (ModBus protocol) or via the USB port.

The transmitter requires 24Vdc power supply, it is mounted into a DIN rail type box (157 x 86 x 58 mm).

The OXYBOX’AIR® is supplied with a USB/USB cable, and a configuration and data acquisition software.



MICROPOAS® : DIFFERENT ASSEMBLIES ARE AVAILABLE



Assembly No. Tube outer diameter Tube length MicroPoas diameter Type of wire
3 2.8 mm 105, 250 or 450mm 3 mm Extension (10 mm)
5 5.5 mm 105, 250, 450 or 700mm 3 mm Extension (10 mm)
6 5.5 mm 105, 250, 450 or 700mm 3 mm Compensation (1 m)
7 4 mm 105, 250 or 450mm 2 mm Compensation (1 m)
8 4 mm 105, 250 or 450mm 2 mm Extension (10 mm)
9 2 or 2.2 mm 170mm 2 mm Extension (10 mm)




Datasheet

OXYBOX’AIR-FT.pdf
TTH EN-FT.pdf
