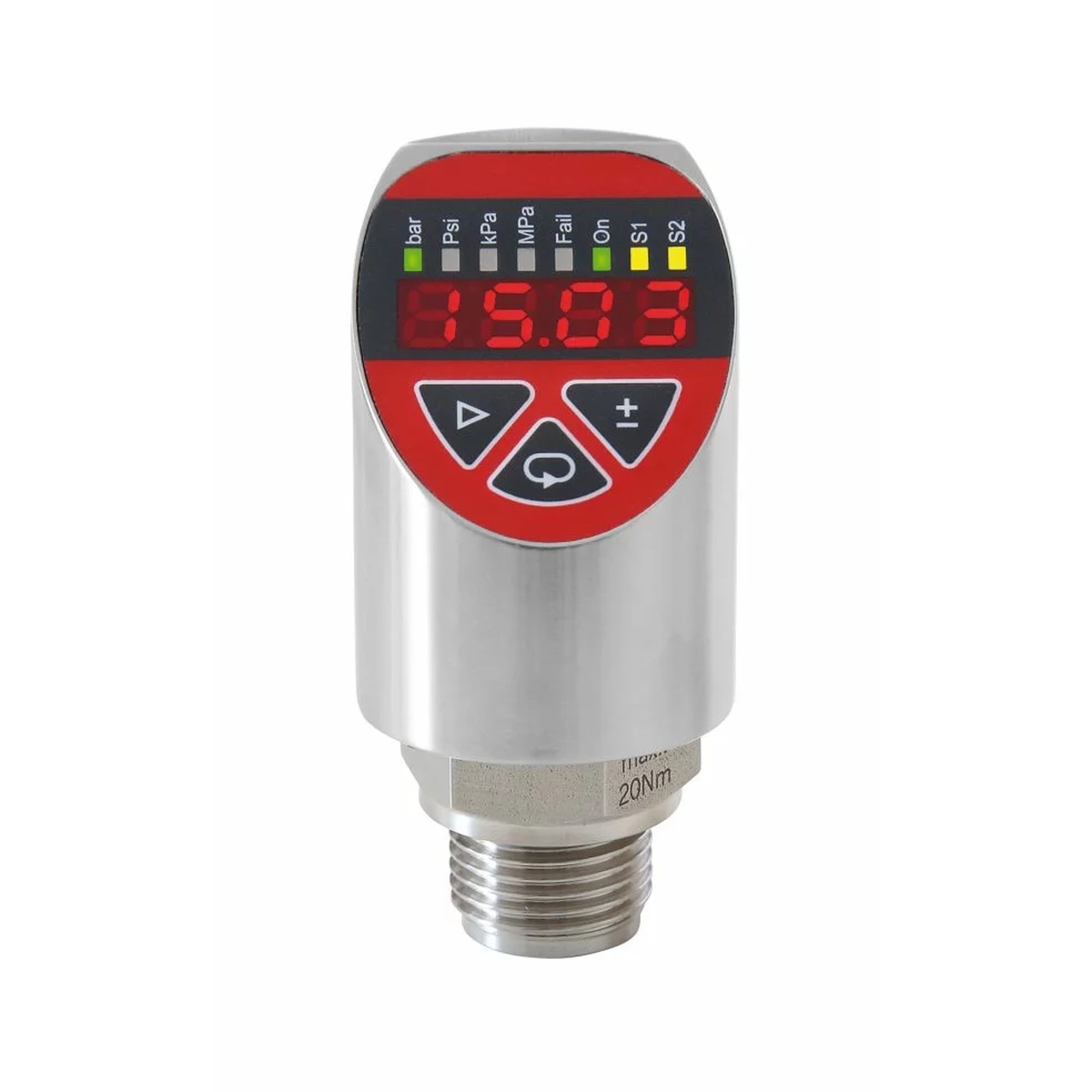

Pressure Switch สวิตช์วัดและควบคุมความดันรุ่น Precont® PS4SC
Precont® PS4SCPrecont® PS4SC สวิตช์วัดและควบคุมความดันแบบเซรามิก
Precont® PS4SC เป็นสวิตช์วัดความดันแบบอิเล็กทรอนิกส์ สำหรับตรวจสอบ ควบคุม และวัดความดันของ ก๊าซ ไอ ของเหลว และฝุ่น รองรับทั้งความดันสัมพัทธ์ (Relative Pressure) และความดันสัมบูรณ์ (Absolute Pressure)
อุปกรณ์ใช้ เซลล์วัดความดันเซรามิก ที่มีความแม่นยำสูงและมีเสถียรภาพในระยะยาว พร้อมรองรับ Process Connection แบบมาตรฐานและแบบ Hygienic หลายรูปแบบ จึงสามารถนำไปใช้งานได้หลากหลายทั้งในงานอุตสาหกรรมทั่วไปและงานที่ต้องการมาตรฐานด้านสุขอนามัย
รุ่นที่ใช้ไดอะแฟรมแบบ Front-Flush เหมาะสำหรับวัดตัวกลางที่มีความหนืด เป็นเนื้อเพสต์ มีการเกาะติด ตกผลึก มีอนุภาค หรือมีสิ่งปนเปื้อน ซึ่งอาจทำให้ช่องวัดของอุปกรณ์ทั่วไปอุดตัน การเชื่อมไดอะแฟรมเข้ากับ Process Connection โดยตรงช่วยให้เกิดการซีลที่เชื่อถือได้และลดพื้นที่อับ (Dead Space)
ด้วยโครงสร้างที่แข็งแรงและวัสดุคุณภาพสูง PS4SC สามารถใช้งานได้ในสภาพแวดล้อมที่มีอุณหภูมิต่ำ แรงกระแทก แรงสั่นสะเทือน หรือสัมผัสกับตัวกลางที่มีฤทธิ์รุนแรง นอกจากนี้ยังสามารถเลือกการสอบเทียบจากโรงงานพร้อม Calibration Certificate, รุ่น LABS-free หรือ Silicone-free และการกำหนดค่าเฉพาะสำหรับลูกค้าได้
จุดเด่นสินค้า
- รองรับการวัดความดันแบบ Relative และ Absolute
- รองรับก๊าซ ไอ ของเหลว และฝุ่น
- ใช้เซลล์วัดความดัน Ceramic ที่มีความแม่นยำและเสถียรภาพสูง
- รองรับช่วงแรงดันสูงสุด -1 ถึง +60 bar ขึ้นอยู่กับรุ่น
- ใช้ไดอะแฟรมแบบ Front-Flush
- เหมาะสำหรับตัวกลางที่มีความหนืด เป็นเพสต์ เกาะติด ตกผลึก หรือมีอนุภาค
- รองรับ Process Connection แบบมาตรฐานและ Hygienic หลายรูปแบบ
- มีหน้าจอ LED สำหรับแสดงค่าการวัด
- รองรับ Analog Output 4–20 mA
- รองรับ PNP Switching Output สูงสุด 2 จุด
- มีความแม่นยำสูงและ Long-term Drift ต่ำ
- โครงสร้างแข็งแรง เหมาะสำหรับงานอุตสาหกรรม
- รองรับอุณหภูมิกระบวนการสูงถึง +125°C
- สามารถเลือกวัสดุซีลหลายประเภท เช่น FPM, EPDM และ FFKM
- มีตัวเลือก LABS-free / Silicone-free และ Factory Calibration
- ระดับการป้องกัน IP65/IP67
การใช้งาน
เหมาะสำหรับงานวัดและควบคุมความดัน เช่น
- อุตสาหกรรมอาหารและเครื่องดื่ม
- อุตสาหกรรมเภสัชกรรม
- ไบโอเทคโนโลยีและกระบวนการปลอดเชื้อ
- เครื่องจักรและระบบโรงงาน
- ระบบปรับอากาศและทำความเย็น
- ระบบไฮดรอลิกและนิวเมติก
- กระบวนการอุตสาหกรรม
- เทคโนโลยีสิ่งแวดล้อม
- งานวัดของเหลวที่มีความหนืดหรือมีอนุภาค
- งานที่ต้องการ Process Connection แบบ Hygienic
ข้อมูลทางเทคนิค
| รายการข้อมูลรายละเอียด | รายละเอียด |
|---|---|
| ประเภท | Pressure Switch |
| ตัวกลาง | ก๊าซ, ไอ, ของเหลว และฝุ่น |
| การวัดความดัน | Relative / Absolute Pressure |
| ช่วงแรงดันกระบวนการ | -1 ถึง +60 bar ขึ้นอยู่กับรุ่น |
| Analog Output | 4–20 mA |
| ช่วงเอาต์พุต Analog | 3.9–21 mA; ต่ำสุด 3.8 mA; สูงสุด 22 mA |
| Load ที่อนุญาต | ≤ (US − 10.5 V) / 20 mA |
| Switching Output | PNP S1 / S2 สูงสุด 2 จุด |
| กระแส Switching Output | 0–≤200 mA, จำกัดกระแสและป้องกันการลัดวงจร |
| แรงดันจ่าย | 10.5–30 VDC, ป้องกันการต่อขั้วกลับ |
| กระแสที่ใช้ | ≤60 mA สำหรับ Analog Output; สูงสุด 22.5 mA เมื่อ Switching Output ไม่มีโหลด |
| เวลาเริ่มพร้อมทำงาน | ≤1 ms |
| ความแม่นยำ | ≤±0.2% FS |
| Long-term Drift | ≤±0.1% FS/ปี, ไม่สะสม |
| Temperature Deviation – Zero Point | ≤±0.015% FS/K, สูงสุด ±0.75% ที่ -20 ถึง +80°C |
| Temperature Deviation – Span | ≤±0.015% FS/K, สูงสุด ±0.5% ที่ -20 ถึง +80°C สำหรับช่วงวัด >400 mbar; สูงสุด ±0.8% สำหรับช่วงวัด ≤400 mbar |
| อุณหภูมิแวดล้อม | -40 ถึง +85°C |
| อุณหภูมิกระบวนการ | -40 ถึง +125°C |
| วัสดุไดอะแฟรม | Al₂O₃ Ceramic 96%, 99.7% หรือ 99.9% |
| วัสดุ Process Connection | Stainless Steel 1.4404 (316L) / 1.4571 (316Ti) |
| วัสดุตัวเรือน | CrNi Stainless Steel |
| ซีลที่สัมผัสกระบวนการ | FPM (Viton®), EPDM (FDA-listed), FFKM และ FFKM HD |
| ระดับการป้องกัน | IP65/IP67 ตาม EN/IEC 60529 |
