Pressure Switch สวิตช์วัดและควบคุมความดันสำหรับงานสุขอนามัยรุ่น Precont® PS4LM
Precont® PS4LMPrecont® PS4LM สวิตช์วัดและควบคุมความดันสำหรับงาน Hygienic

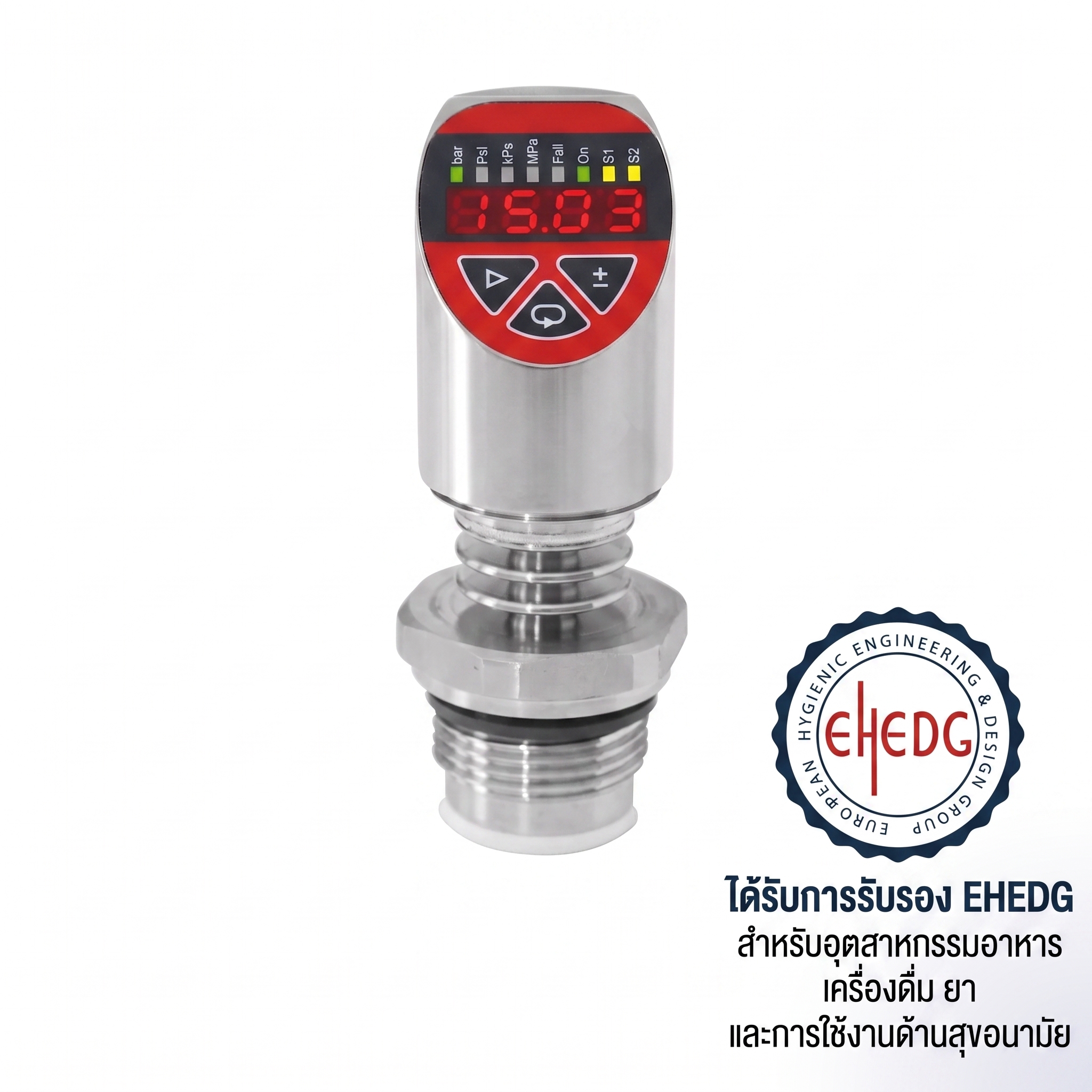

Precont® PS4LM เป็นสวิตช์วัดความดันแบบอิเล็กทรอนิกส์ สำหรับตรวจวัด ควบคุม และติดตามความดันของ ก๊าซ ไอ ของเหลว และฝุ่น เหมาะสำหรับงานที่ต้องการความแม่นยำและความน่าเชื่อถือสูง โดยรองรับ Process Connection แบบ Hygienic ที่เป็นไปตามข้อกำหนด EHEDG
ตัวเครื่องใช้ไดอะแฟรมแบบ Front-Flush ซึ่งเหมาะสำหรับตัวกลางที่มีความหนืด เป็นเนื้อเพสต์ มีการเกาะติด ตกผลึก มีอนุภาค หรือมีสิ่งปนเปื้อน ซึ่งอาจทำให้ช่องวัดของอุปกรณ์ทั่วไปอุดตัน การออกแบบแบบ Front-Flush ยังช่วยให้สามารถทำความสะอาดพื้นผิวที่สัมผัสกับตัวกลางได้ง่าย และลดพื้นที่อับหรือ Dead Space ในกระบวนการ
PS4LM เหมาะสำหรับกระบวนการทำความสะอาดแบบ CIP/SIP โดยไดอะแฟรมถูกเชื่อมเข้ากับ Process Connection และมีการซีลที่เหมาะสม ช่วยให้การซีลระหว่าง Process Connection กับตัวกลางมีความน่าเชื่อถือและลดพื้นที่อับในระบบ
รองรับอุณหภูมิกระบวนการสูงถึง +150°C และแรงดันกระบวนการ -1 ถึง +25 bar จึงเหมาะสำหรับงานในอุตสาหกรรมอาหารและเครื่องดื่ม เภสัชกรรม ไบโอเทคโนโลยี และกระบวนการผลิตที่ต้องการมาตรฐานด้านสุขอนามัย
จุดเด่นสินค้า
- รองรับงาน Hygienic และ Process Connection ที่สอดคล้องกับ EHEDG
- ตรวจวัดและควบคุมความดันของก๊าซ ไอ ของเหลว และฝุ่น
- ใช้ไดอะแฟรมแบบ Front-Flush
- เหมาะสำหรับตัวกลางที่มีความหนืด เป็นเพสต์ เกาะติด ตกผลึก หรือมีอนุภาค
- รองรับ Analog Output 4–20 mA
- รองรับ PNP Switching Output สูงสุด 2 จุด
- รองรับอุณหภูมิกระบวนการสูงถึง +150°C
- เหมาะสำหรับกระบวนการทำความสะอาด CIP/SIP
- โครงสร้างแบบลดพื้นที่อับ ช่วยให้ทำความสะอาดได้ง่าย
- ไดอะแฟรมและ Process Connection ผลิตจาก Stainless Steel
- รองรับการสอบเทียบจากโรงงานพร้อม Calibration Certificate เป็นอุปกรณ์เสริม
- สามารถเลือกแบบ LABS-free / Silicone-free ได้
- รองรับการกำหนด TAG และการตั้งค่าล่วงหน้าตามความต้องการ
- ระดับการป้องกัน IP65/IP67
การใช้งาน
- อุตสาหกรรมอาหารและเครื่องดื่ม
- อุตสาหกรรมเภสัชกรรม
- อุตสาหกรรมไบโอเทคโนโลยี
- กระบวนการผลิตแบบปลอดเชื้อ (Sterile Process)
- ระบบที่ใช้กระบวนการ CIP/SIP
- การวัดของเหลวที่มีความหนืดหรือเป็นเพสต์
- การวัดตัวกลางที่มีอนุภาคหรือสิ่งปนเปื้อน
- ระบบกระบวนการผลิตที่ต้องการลดการปนเปื้อนและพื้นที่อับ
ข้อมูลทางเทคนิค
| รายการข้อมูลรายละเอียด | รายละเอียด |
|---|---|
| ประเภท | Pressure Switch |
| ตัวกลาง | ก๊าซ, ไอ, ของเหลว และฝุ่น |
| ช่วงแรงดันกระบวนการ | -1 ถึง +25 bar |
| Process Connection | ISO 228-1 G1" B, Front-Flush; Dairy Coupling DIN 11851 DN40/DN50; Varivent® N DN40–DN162; DRD DN50 |
| มาตรฐาน Process Connection | EHEDG |
| Analog Output | 4–20 mA |
| ช่วงเอาต์พุต Analog | 3.9–21 mA; ต่ำสุด 3.8 mA; สูงสุด 22 mA |
| Load ที่อนุญาต | ≤ (US − 10.5 V) / 20 mA |
| Switching Output | PNP S1 / S2 สูงสุด 2 จุด |
| กระแส Switching Output | 0–≤200 mA, จำกัดกระแสและป้องกันการลัดวงจร |
| แรงดันจ่าย | 10.5–35 VDC, ป้องกันการต่อขั้วกลับ |
| กระแสที่ใช้ | ≤60 mA สำหรับ Analog Output; สูงสุด 22.5 mA เมื่อ Switching Output ไม่มีโหลด |
| เวลาเริ่มพร้อมทำงาน | ≤1 s |
| ความแม่นยำ | ≤±0.5% FS |
| Long-term Drift | ≤±0.2% FS/ปี, ไม่สะสม |
| Temperature Deviation – Zero Point | ≤±0.02% FS/K ที่ 0 ถึง +80°C; ≤±0.03% FS/K ที่ +80 ถึง +150°C; ≤±0.04% FS/K ที่ 0 ถึง +80°C; ≤±0.06% FS/K ที่ -20 ถึง 0°C และ +80 ถึง +150°C |
| Temperature Deviation – Span | ≤±0.02% FS/K ที่ 0 ถึง +80°C; ≤±0.03% FS/K ที่ -20 ถึง 0°C และ +80 ถึง +150°C |
| อุณหภูมิแวดล้อม | -40 ถึง +85°C |
| อุณหภูมิกระบวนการ | -20 ถึง +150°C |
| วัสดุไดอะแฟรม | Stainless Steel 1.4535 (316L) |
| วัสดุ Process Connection | Stainless Steel 1.4571 (316L) |
| วัสดุตัวเรือน | CrNi Stainless Steel |
| ซีลที่สัมผัสกระบวนการ | FPM (Viton®), EPDM (FDA-listed) |
| การเชื่อมต่อไฟฟ้า | M12-A-4P/5P |
| ระดับการป้องกัน | IP65/IP67 ตาม EN/IEC 60529 |
