Pressure Transmitter / Pressure Switch เซ็นเซอร์วัดและควบคุมความดันรุ่น Precont PN4SM
Precont PN4SMPrecont PN4SM เซ็นเซอร์วัดและควบคุมความดันสูงถึง 1,000 bar
Precont PN4SM เป็นเซ็นเซอร์วัดความดันและสวิตช์ความดันแบบดิจิทัล สำหรับตรวจวัด ควบคุม และแสดงผลความดันของก๊าซ ไอ ของเหลว และฝุ่น รองรับการวัดทั้งความดันสัมพัทธ์ (Gauge Pressure) และความดันสัมบูรณ์ (Absolute Pressure)
รองรับช่วงการวัดสูงสุดถึง 1,000 bar โดยมีช่วงการวัดตั้งแต่ 400 mbar ถึง 1,000 bar และรองรับอุณหภูมิกระบวนการ -40 ถึง +125°C จึงเหมาะสำหรับงานที่ต้องการวัดความดันสูง เช่น ระบบไฮดรอลิก ระบบนิวเมติก เครื่องจักร และกระบวนการอุตสาหกรรม
ตัวเครื่องใช้ไดอะแฟรมแบบ Front-Flush ที่ออกแบบมาสำหรับตัวกลางที่มีความหนืด เป็นเนื้อเพสต์ มีการเกาะติด ตกผลึก มีอนุภาค หรือมีสิ่งปนเปื้อน ซึ่งอาจทำให้ช่องวัดของเซ็นเซอร์ทั่วไปอุดตัน ช่วยให้การวัดมีความน่าเชื่อถือและลดการบำรุงรักษา

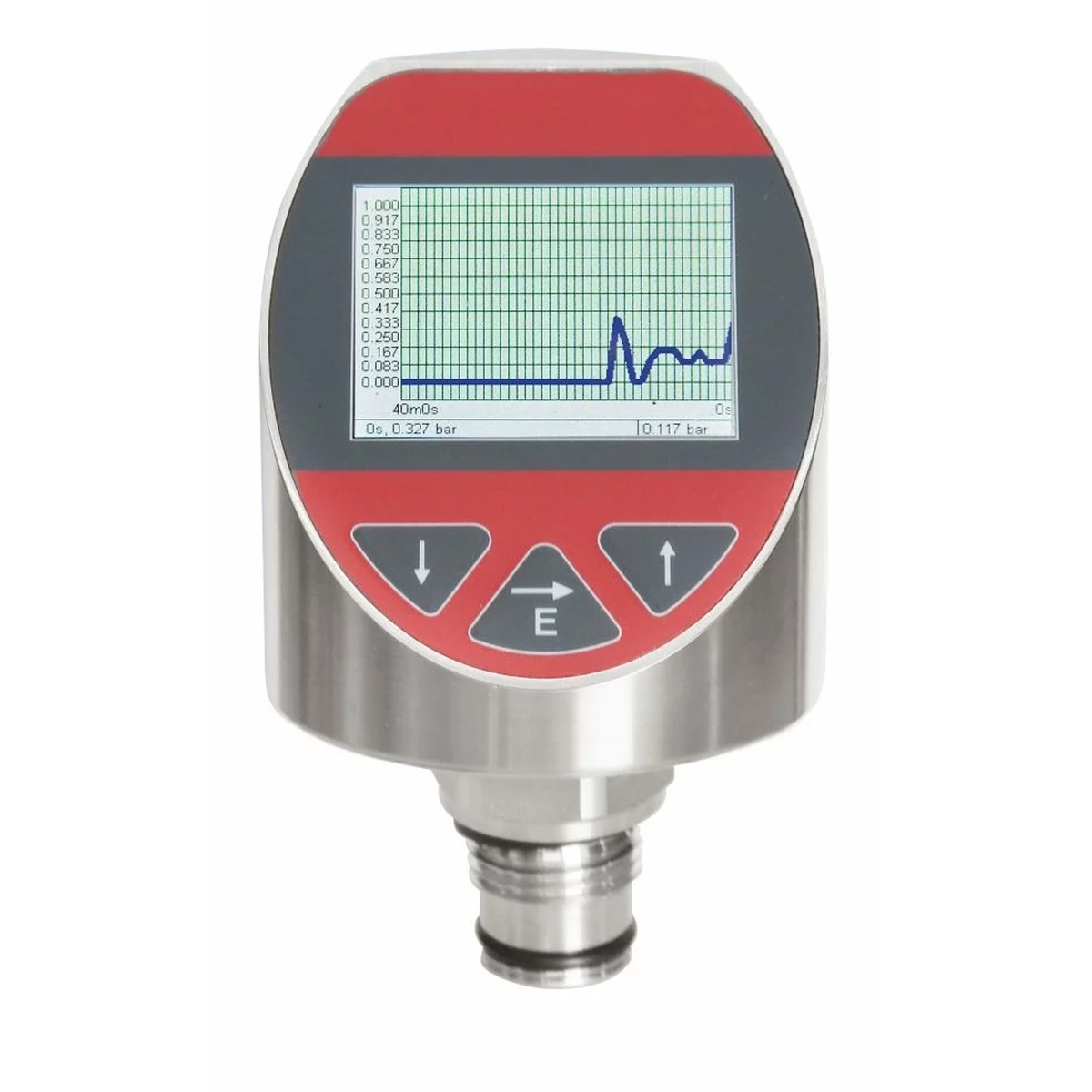

Precont PN4SM มีหน้าจอสี TFT พร้อมระบบตั้งค่าแบบข้อความ รองรับเอาต์พุต Analog 0/4–20 mA หรือ 0–10 V และเอาต์พุตสวิตช์ PNP สูงสุด 4 จุด นอกจากนี้ยังมี Data Logger สำหรับบันทึกค่าการวัดสูงสุด 500,000 ค่า เหมาะสำหรับงานที่ต้องการตรวจสอบและเก็บข้อมูลย้อนหลัง
จุดเด่นสินค้า
- รองรับการวัดความดันสูงถึง 1,000 bar
- รองรับความดันแบบ Gauge และ Absolute
- วัดความดันของก๊าซ ไอ ของเหลว และฝุ่น
- ช่วงการวัด 400 mbar–1,000 bar
- ใช้ไดอะแฟรมโลหะแบบ Front-Flush
- เหมาะสำหรับตัวกลางที่มีความหนืด เป็นเพสต์ เกาะติด ตกผลึก หรือมีอนุภาค
- หน้าจอสี TFT แสดงผลและตั้งค่าด้วยข้อความ
- รองรับเอาต์พุต 0/4–20 mA และ 0–10 V
- รองรับเอาต์พุตสวิตช์ PNP สูงสุด 4 จุด
- มี Data Logger สำหรับบันทึกข้อมูลสูงสุด 500,000 ค่าการวัด
- รองรับการใช้งานในระบบไฮดรอลิกและนิวเมติก
- รองรับอุณหภูมิกระบวนการ -40 ถึง +125°C
- โครงสร้างแข็งแรง เหมาะสำหรับงานอุตสาหกรรมและสภาพแวดล้อมที่มีแรงสั่นสะเทือน
- ระดับการป้องกัน IP68
การใช้งาน
- ระบบไฮดรอลิกแรงดันสูง
- ระบบนิวเมติก
- เครื่องจักรและระบบโรงงาน
- ระบบปรับอากาศและทำความเย็น
- กระบวนการอุตสาหกรรม
- เทคโนโลยีสิ่งแวดล้อม
- ระบบ Automation ของโรงงานและอาคาร
- งานวัดความดันของของเหลวที่มีความหนืดหรือมีอนุภาค
- งานที่ต้องการบันทึกค่าความดันเพื่อตรวจสอบย้อนหลัง
ข้อมูลทางเทคนิค
| รายการข้อมูล | รายละเอียด |
|---|---|
| ประเภท | Pressure Transmitter / Pressure Switch |
| ตัวกลาง | ก๊าซ, ไอ, ของเหลว และฝุ่น |
| ช่วงการวัดความดัน | 400 mbar–1,000 bar ขึ้นอยู่กับรุ่น |
| ความดัน Gauge | -1 ถึง 1,000 bar |
| ความดัน Absolute | 0 ถึง 1,000 bar |
| เอาต์พุต Analog | 0/4–20 mA และ 0–10 V |
| เอาต์พุตสวิตช์ | PNP S1 / S2 / S3 / S4 สูงสุด 4 จุด |
| กระแสเอาต์พุต PNP | 0–≤200 mA, จำกัดกระแสและป้องกันการลัดวงจร |
| Response Time Analog | ≤15 ms |
| Response Time Switch | ≤25 ms |
| เวลาเริ่มพร้อมทำงาน | ≤1 s |
| จำนวนรอบการสวิตช์ | ≥100,000,000 รอบ |
| ความแม่นยำ | ≤±0.15% FS / ≤±0.5% FS ขึ้นอยู่กับรุ่น |
| Long-term Drift | ≤±0.2% FS/ปี |
| Temperature Deviation ≤25 bar | ≤±0.02% FS/K ที่ 0 ถึง +80°C; ≤±0.03% FS/K ที่ -40 ถึง 0°C และ +80 ถึง +125°C |
| Temperature Deviation ≥40 bar | ≤±0.02% FS/K ที่ -40 ถึง +100°C; ≤±0.03% FS/K ที่ +100 ถึง +125°C |
| อุณหภูมิแวดล้อม | -20 ถึง +70°C |
| อุณหภูมิกระบวนการ | -40 ถึง +125°C |
| แรงดันกระบวนการ | 0.4–1,000 bar ขึ้นอยู่กับรุ่น |
| วัสดุไดอะแฟรม | Al₂O₃ Ceramic 96–99.9% ขึ้นอยู่กับช่วงการวัดและ Process Connection |
| วัสดุ Process Connection | Stainless Steel 1.4404 (316L) / 1.4571 (316Ti) |
| วัสดุตัวเรือน | CrNi Stainless Steel |
| ซีลที่สัมผัสกระบวนการ | FPM, EPDM, FFKM และ FFKM HD |
| Data Logger | สูงสุด 500,000 ค่าการวัด |
| ระดับการป้องกัน | IP68 ตาม EN/IEC 60529 |
