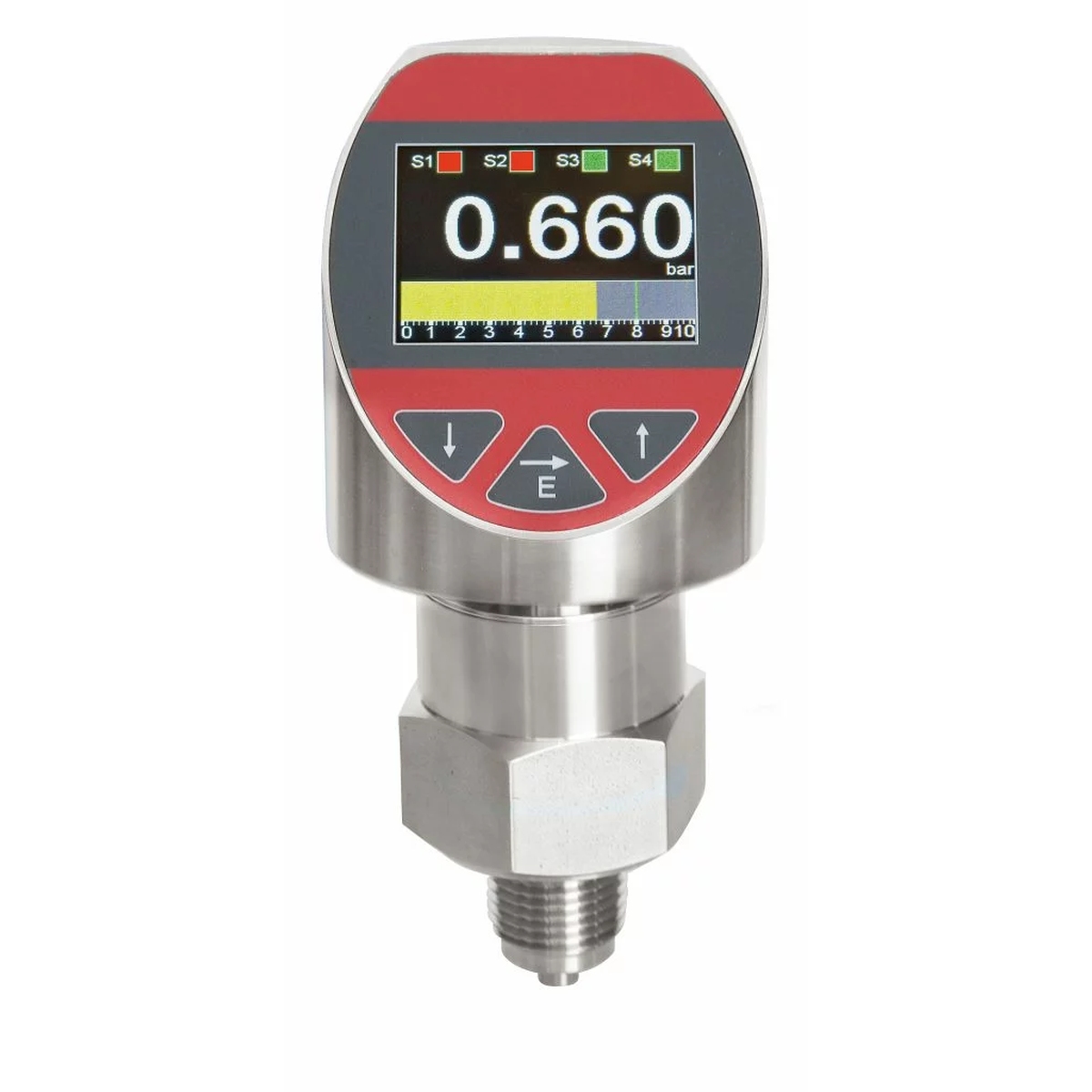

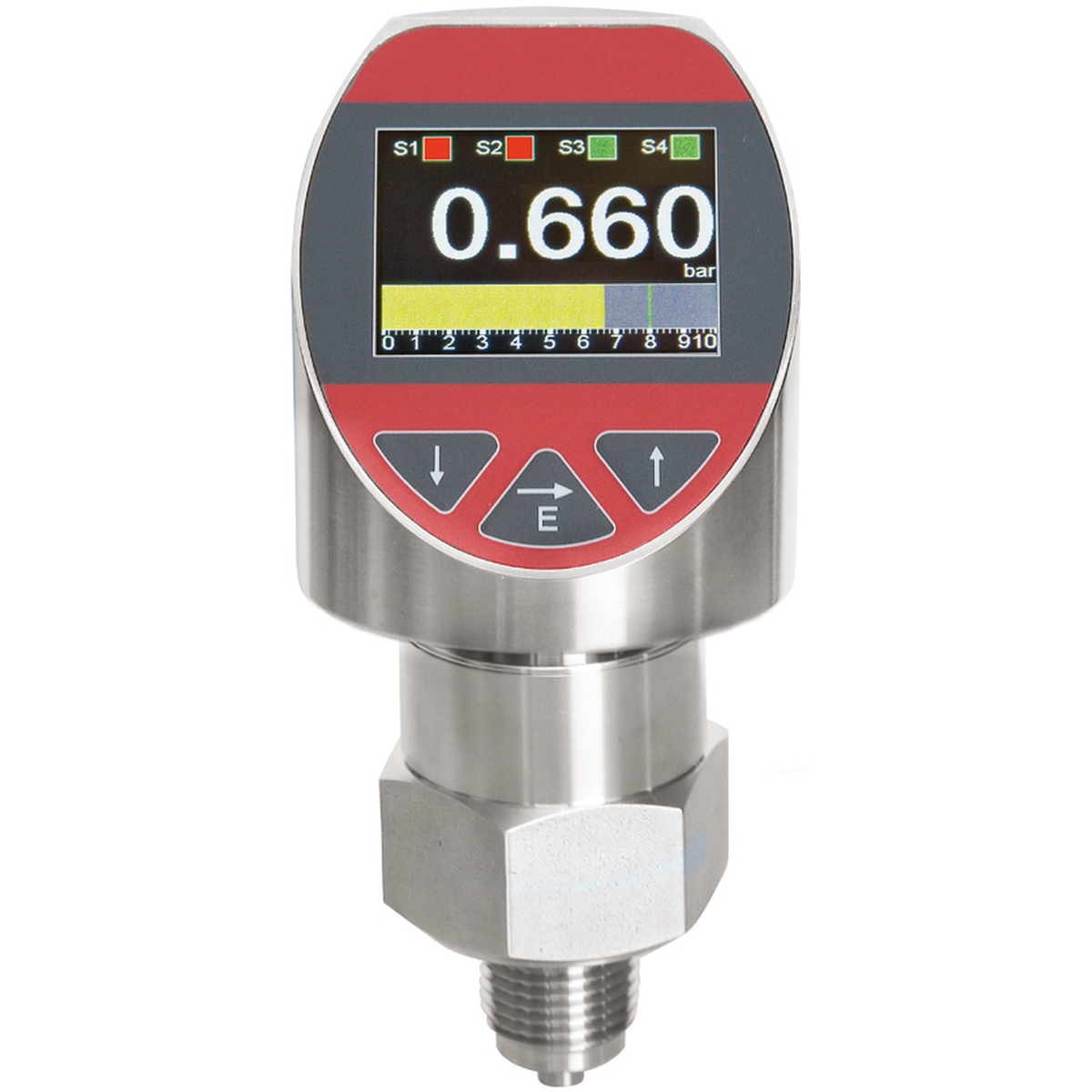

Pressure Transmitter / Pressure Switch เซ็นเซอร์วัดและควบคุมความดันรุ่น Precont PN4SC
Precont PN4SCPrecont PN4SC เซ็นเซอร์วัดและควบคุมความดันสำหรับงานอุตสาหกรรม
Precont PN4SC เป็นเซ็นเซอร์วัดความดันและสวิตช์ความดันแบบดิจิทัล สำหรับตรวจวัด ควบคุม และแสดงผลความดันของก๊าซ ไอ ของเหลว และฝุ่น รองรับการวัดทั้งความดันสัมพัทธ์ (Gauge Pressure) และความดันสัมบูรณ์ (Absolute Pressure)
ใช้เซลล์วัดความดันแบบเซรามิกที่มีความแม่นยำและเสถียร พร้อมไดอะแฟรมแบบ Ceramic Front-Flush หรือแบบติดตั้งภายใน รองรับช่วงการวัดตั้งแต่ 50 mbar ถึง 60 bar และอุณหภูมิกระบวนการ -40 ถึง +125°C
ตัวเครื่องรองรับการเชื่อมต่อกระบวนการหลายรูปแบบ เช่น ISO 228-1, Dairy Coupling DIN 11851, Varivent®, Clamp ISO 2852 / BS 4825 / DIN 32676 และ DRD จึงสามารถใช้งานได้หลากหลายทั้งในระบบเครื่องจักร ระบบไฮดรอลิกและนิวเมติก ระบบปรับอากาศและทำความเย็น รวมถึงกระบวนการอุตสาหกรรมและระบบ Automation
การออกแบบ Process Connection แบบ Front-Flush ช่วยให้ทำความสะอาดไดอะแฟรมที่สัมผัสกับตัวกลางได้ง่าย และรองรับกระบวนการทำความสะอาดแบบ CIP/SIP เหมาะสำหรับงานที่ต้องการลดการบำรุงรักษาและมีการเปลี่ยนตัวกลางบ่อย
จุดเด่นสินค้า
- วัดและควบคุมความดันของก๊าซ ไอ ของเหลว และฝุ่น
- รองรับความดันแบบ Gauge และ Absolute
- ช่วงการวัด 50 mbar–60 bar
- รองรับอุณหภูมิกระบวนการ -40 ถึง +125°C
- ใช้เซลล์วัดความดันแบบเซรามิกที่แม่นยำและเสถียร
- มีไดอะแฟรมแบบ Ceramic Front-Flush หรือแบบติดตั้งภายใน
- หน้าจอสี TFT แสดงค่าการวัดและตั้งค่าได้ง่าย
- รองรับเอาต์พุต 0/4–20 mA และ 0–10 V
- รองรับเอาต์พุตสวิตช์ PNP สูงสุด 4 จุด
- มี Data Logger สำหรับบันทึกข้อมูลการวัดสูงสุด 500,000 ค่า
- รองรับการทำความสะอาดแบบ CIP/SIP
- มี Process Connection ให้เลือกหลากหลาย
- โครงสร้างแข็งแรง เหมาะกับสภาพแวดล้อมที่มีแรงสั่นสะเทือนและการใช้งานต่อเนื่อง
- ระดับการป้องกัน IP68
การใช้งาน
- งานเครื่องจักรและระบบโรงงาน
- ระบบปรับอากาศและทำความเย็น
- ระบบไฮดรอลิก
- ระบบนิวเมติก
- กระบวนการอุตสาหกรรม
- เทคโนโลยีสิ่งแวดล้อม
- ระบบ Automation ของอาคารและโรงงาน
- ระบบที่ต้องการตรวจวัดและควบคุมความดัน
- งานที่ต้องการบันทึกค่าความดันเพื่อตรวจสอบย้อนหลัง
ข้อมูลทางเทคนิค
| รายการข้อมูล | รายละเอียด |
|---|---|
| ประเภท | Pressure Transmitter / Pressure Switch |
| ตัวกลาง | ก๊าซ, ไอ, ของเหลว และฝุ่น |
| หลักการวัด | Ceramic Pressure Cell |
| ความดัน Gauge | -1 ถึง 60 bar |
| ความดัน Absolute | 0 ถึง 60 bar |
| ช่วงการวัด (Span) | 50 mbar–60 bar |
| เอาต์พุต Analog | 0/4–20 mA และ 0–10 V |
| เอาต์พุตสวิตช์ | PNP S1 / S2 / S3 / S4 สูงสุด 4 จุด |
| กระแสเอาต์พุต PNP | 0–≤200 mA, จำกัดกระแสและป้องกันการลัดวงจร |
| Response Time Analog | ≤15 ms |
| Response Time Switch | ≤25 ms |
| เวลาเริ่มพร้อมทำงาน | ≤1 s |
| จำนวนรอบการสวิตช์ | ≥100,000,000 รอบ |
| ความแม่นยำ | ≤±0.05% FS / ≤±0.1% FS / ≤±0.2% FS ขึ้นอยู่กับรุ่น |
| Long-term Drift | ≤±0.15% FS/ปี |
| Temperature Deviation – Zero Point | ≤±0.015% FS/K, สูงสุด ±0.75% ที่ -20 ถึง +80°C |
| Temperature Deviation – Span | ≤±0.015% FS/K, สูงสุด ±0.5% ที่ -20 ถึง +80°C สำหรับช่วงวัด >0.4 bar |
| Temperature Deviation – Span ≤0.4 bar | ≤±0.015% FS/K, สูงสุด ±0.8% ที่ -20 ถึง +80°C |
| อุณหภูมิแวดล้อม | -20 ถึง +70°C |
| อุณหภูมิกระบวนการ | -40 ถึง +125°C |
| แรงดันกระบวนการ | 0.5–60 bar ขึ้นอยู่กับรุ่น |
| วัสดุไดอะแฟรม | Al₂O₃ Ceramic 96–99.9% ขึ้นอยู่กับช่วงการวัดและ Process Connection |
| วัสดุ Process Connection | Stainless Steel 1.4404 (316L) / 1.4571 (316Ti) |
| วัสดุตัวเรือน | CrNi Stainless Steel |
| ซีลที่สัมผัสกระบวนการ | FPM, EPDM, FFKM และ FFKM HD |
| Data Logger | สูงสุด 500,000 ค่าการวัด |
| ระดับการป้องกัน | IP68 ตาม EN/IEC 60529 |
