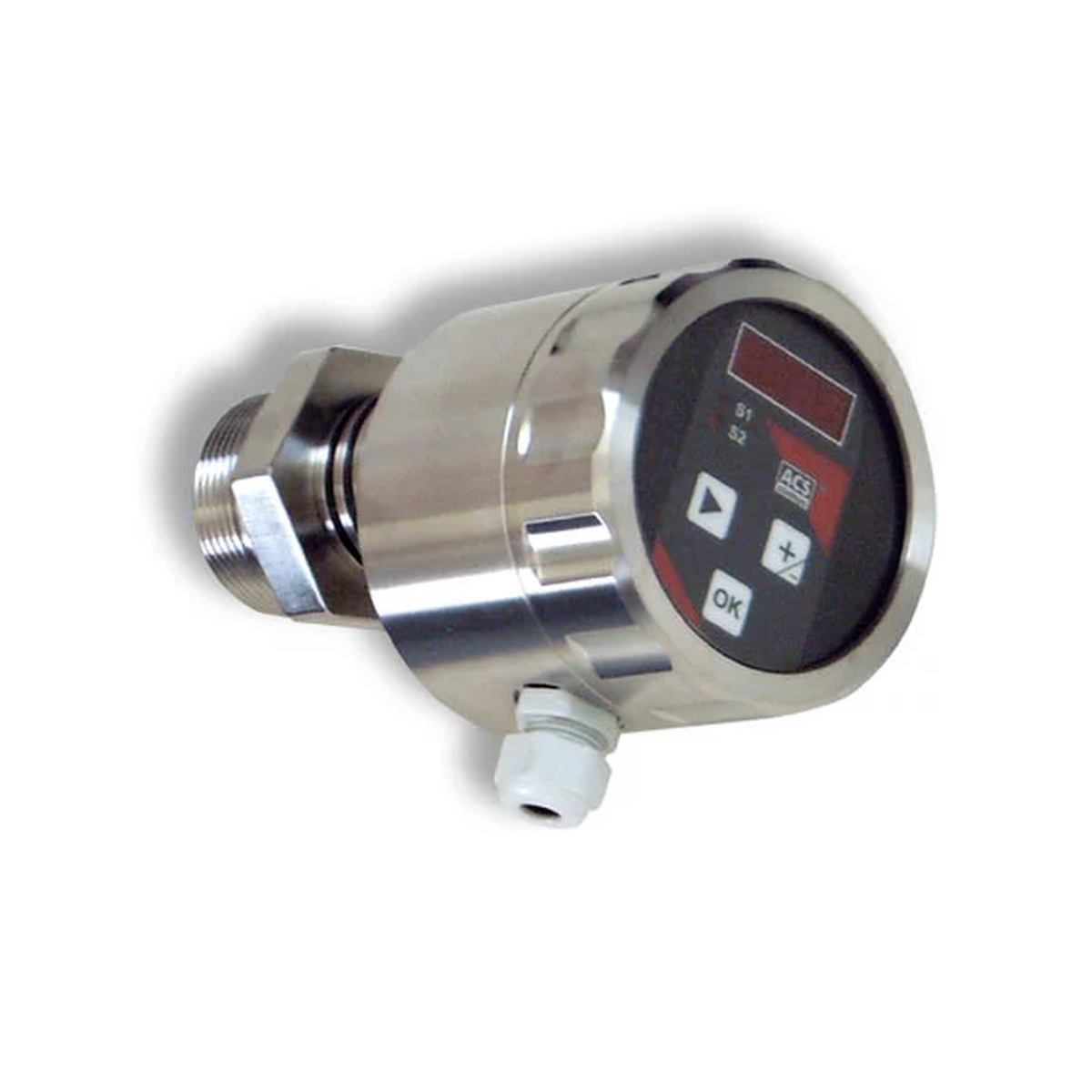

Pressure Transmitter / Pressure Switch เซ็นเซอร์วัดความดันรุ่น Precont® D40
Precont® D40Precont® D40 เซ็นเซอร์วัดและควบคุมความดันแบบเมมเบรนเซรามิก
Precont® D40 เป็นเซ็นเซอร์วัดความดันและสวิตช์ความดันสำหรับงานด้านกระบวนการและระบบอุตสาหกรรม ใช้สำหรับตรวจวัดและควบคุมความดันของก๊าซ ไอน้ำ และของเหลว โดยใช้เมมเบรนเซรามิกแบบ Flush ที่มีความแข็งแรง ทนต่อสารเคมี การกัดกร่อน และการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว
ด้วยโครงสร้างที่ออกแบบเป็นพิเศษ Precont® D40 เหมาะสำหรับการใช้งานในพื้นที่ที่มีความชื้นสูงหรือเกิดการควบแน่นของน้ำ ซึ่งเซ็นเซอร์ทั่วไปอาจไม่สามารถใช้งานได้ หรือจำเป็นต้องใช้ระบบชดเชยความดันแบบ Capillary ที่มีค่าใช้จ่ายสูง
ตัวเครื่องรองรับเอาต์พุต Analog 4–20 mA และ 0–10 V พร้อมเอาต์พุตสวิตช์ PNP 2 จุด สามารถใช้สำหรับตรวจวัด ควบคุม และส่งสัญญาณความดันเข้าสู่ระบบควบคุมได้อย่างเหมาะสม
จุดเด่นสินค้า
- เมมเบรนเซรามิกแบบ Flush Ceramic AL₂O₃ 99.9%
- เหมาะสำหรับวัดความดันของก๊าซ ไอน้ำ และของเหลว
- รองรับช่วงแรงดันกระบวนการ -1 ถึง +16 bar
- ทนต่อสารเคมีและการกัดกร่อน
- ทนต่อการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว
- เหมาะสำหรับพื้นที่ที่มีความชื้นสูงและเกิดการควบแน่น
- รองรับเอาต์พุต Analog 4–20 mA และ 0–10 V
- รองรับเอาต์พุตสวิตช์ PNP 2 จุด
- สามารถตั้งค่าหน้างานผ่าน LED ได้
- รองรับรุ่นสำหรับพื้นที่อันตรายแบบ Ex
- รองรับการใช้งานในอุตสาหกรรมอาหารและกระบวนการผลิต
- ระดับการป้องกัน IP65/IP67
การใช้งาน
- อุตสาหกรรมอาหารและเครื่องดื่ม
- ระบบกระบวนการผลิต
- ระบบวัดความดันก๊าซและไอน้ำ
- ระบบวัดความดันของเหลว
- งานที่มีความชื้นสูง
- งานที่เกิดการควบแน่นของน้ำ
- งานกลางแจ้งและสภาพแวดล้อมที่มีการเปลี่ยนแปลงอุณหภูมิ
- งานที่ต้องการความทนทานต่อสารเคมีและการกัดกร่อน
ข้อมูลทางเทคนิค
| รายการข้อมูลรายละเอียด | รายละเอียด |
|---|---|
| ประเภท | Pressure Transmitter / Pressure Switch |
| หลักการวัด | Ceramic Pressure Measurement |
| เมมเบรน | Ceramic AL₂O₃ 99.9% แบบ Flush |
| สัญญาณเอาต์พุต | 4–20 mA หรือ 0–10 V |
| เอาต์พุตสวิตช์ | 2 × PNP |
| แรงดันจ่าย 4–20 mA | 16.5–45 V DC |
| แรงดันจ่าย 4–20 mA รุ่น Ex | 16.5–30 V DC |
| แรงดันจ่าย 0–10 V | 16.5–45 V DC |
| แรงดันจ่าย 0–10 V รุ่น Ex | 16.5–30 V DC |
| กระแสไฟ 2-wire 4–20 mA | ≤22 mA |
| กระแสไฟ 3-wire 0–10 V | ≤10 mA |
| เอาต์พุต PNP | PNP Switching ไปยัง +Vs |
| กระแสเอาต์พุต PNP | ≤250 mA, จำกัดกระแสและป้องกันการลัดวงจร |
| ความแม่นยำ | ≤±0.1% / ±0.2% FS; ช่วงการวัด 0.2/0.4/0.6 bar: ±0.35% FS |
| Long-term Drift | ≤±0.1% FS/ปี แบบไม่สะสม |
| Temperature Deviation | ≤±0.30% FS/10 K (Zero/Span) |
| Turn-Down | 4:1 |
| อุณหภูมิแวดล้อม | -40 ถึง +85°C |
| อุณหภูมิกระบวนการ | -40 ถึง +125°C |
| ช่วงแรงดันกระบวนการ | -1 ถึง +16 bar |
| วัสดุ Process Connection | Stainless Steel 1.4404 (316L) / 1.4571 (316Ti) |
| วัสดุตัวเรือน | CrNi-Steel |
| วัสดุซีล | FPM (Viton®), EPDM, CR (Neopren®), FFKM (Kalrez®), NBR |
| ระดับการป้องกัน | IP65/IP67 ตาม EN/IEC 60529 |
