Magnetic Flow Switch เครื่องวัดและสวิตช์ตรวจวัดอัตราการไหลรุ่น Fluxicont® FU4
Fluxicont® FU4Fluxicont® FU4 เครื่องวัดและสวิตช์ตรวจวัดอัตราการไหลสำหรับงานอุตสาหกรรมและงานสุขอนามัย
Fluxicont® FU4 เป็นอุปกรณ์อิเล็กทรอนิกส์สำหรับตรวจวัด ควบคุม และวัดค่าอัตราการไหลและอุณหภูมิของของเหลวอย่างต่อเนื่อง ใช้หลักการวัดแบบ Calorimetric รองรับทั้งงานอุตสาหกรรมทั่วไปและงานที่ต้องการความสะอาดสูง เช่น อุตสาหกรรมอาหาร เครื่องดื่ม ยา และกระบวนการปลอดเชื้อ
มีตัวเลือกการเชื่อมต่อกระบวนการและรูปแบบเอาต์พุตหลากหลาย พร้อมการตั้งค่าผ่าน RS485 Modbus®-RTU หรือ IO-Link® จึงสามารถปรับให้เหมาะกับงานวัดที่หลากหลายและต้องการความแม่นยำสูง
รุ่น FU4SK เหมาะสำหรับงานวิศวกรรมเครื่องจักรและระบบ, ระบบปรับอากาศและทำความเย็น, ระบบไฮดรอลิกและนิวแมติก, อุตสาหกรรมกระบวนการ และเทคโนโลยีสิ่งแวดล้อม ส่วนรุ่น FU4LK ออกแบบสำหรับงานสุขอนามัยโดยเฉพาะ เช่น อุตสาหกรรมอาหารและเครื่องดื่ม อุตสาหกรรมยา เทคโนโลยีชีวภาพ และกระบวนการผลิตปลอดเชื้อ
จุดเด่นสินค้า
- ตรวจวัดได้ทั้งอัตราการไหลและอุณหภูมิของของเหลว
- ใช้หลักการวัดแบบ Calorimetric
- ช่วงการวัดอัตราการไหล 3–300 cm/s
- ตอบสนองรวดเร็ว เหมาะสำหรับงานที่ต้องการตรวจวัดต่อเนื่อง
- รองรับงานอุตสาหกรรมทั่วไปและงานสุขอนามัย
- รุ่น FU4LK มีข้อต่อกระบวนการแบบซีลโลหะ ลดพื้นที่สะสมสิ่งปนเปื้อนและไม่ใช้ Elastomer
- รองรับ RS485 Modbus®-RTU และ IO-Link®
- สามารถตั้งค่าแบบดิจิทัลและปรับให้เหมาะกับงานได้หลากหลาย
- โครงสร้างกะทัดรัด แข็งแรง และทนต่อแรงกระแทกและการสั่นสะเทือน
- รองรับสภาพแวดล้อมที่มีอุณหภูมิต่ำและตัวกลางที่มีฤทธิ์กัดกร่อน
- ระดับการป้องกัน IP69K/IP67
- มีตัวเลือกสอบเทียบจากโรงงานพร้อมใบรับรอง
- รองรับรุ่น LABS-free และ Silicone-free
- รองรับ Material Test Certificate EN 10204 3.1
- สามารถสั่งกำหนดค่า ข้อต่อกระบวนการ และวัสดุเฉพาะตามความต้องการได้
การใช้งาน

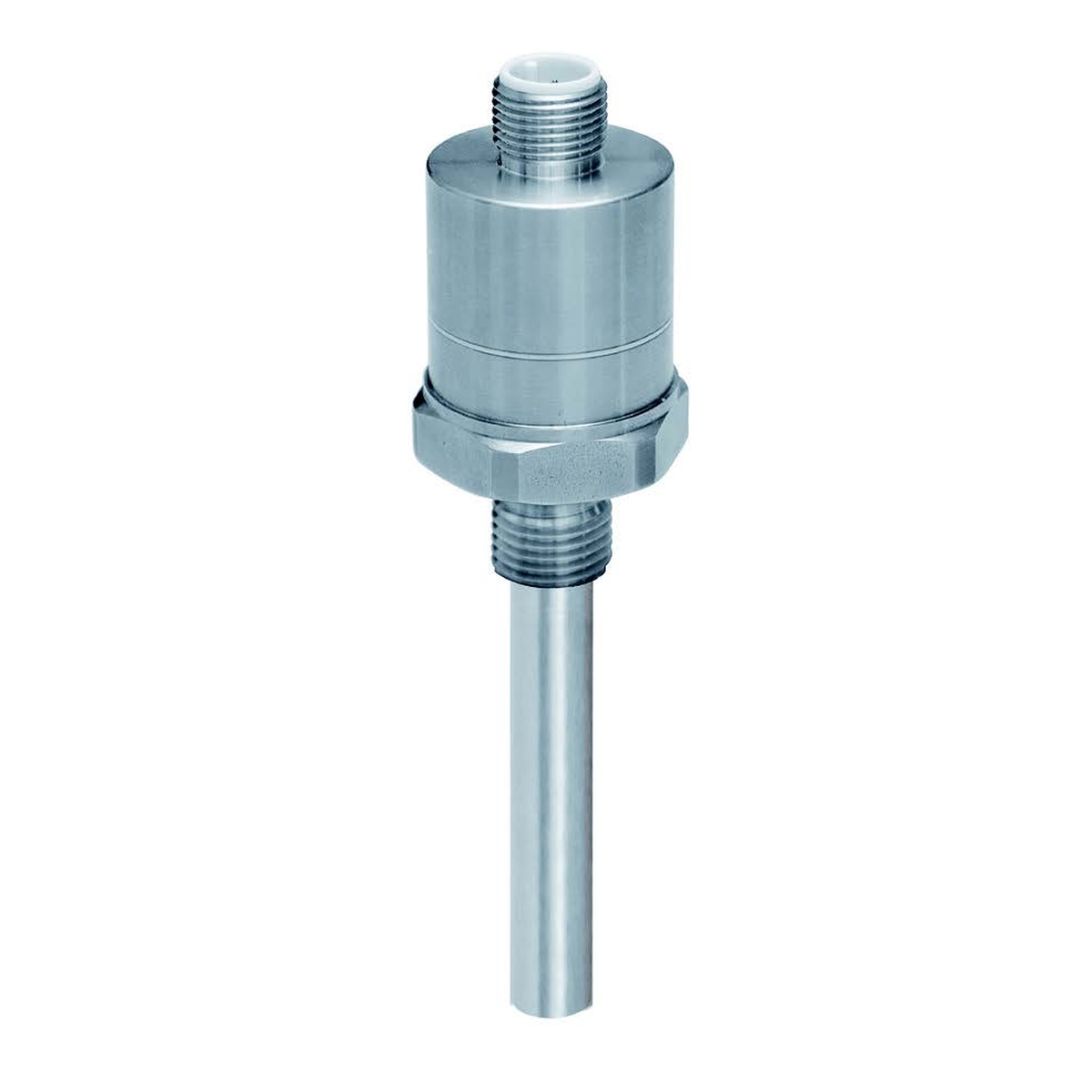

FU4SK สำหรับงานอุตสาหกรรมทั่วไป
- งานวิศวกรรมเครื่องจักรและระบบ
- ระบบปรับอากาศและระบบทำความเย็น
- ระบบไฮดรอลิกและนิวแมติก
- อุตสาหกรรมกระบวนการผลิต
- เทคโนโลยีสิ่งแวดล้อม

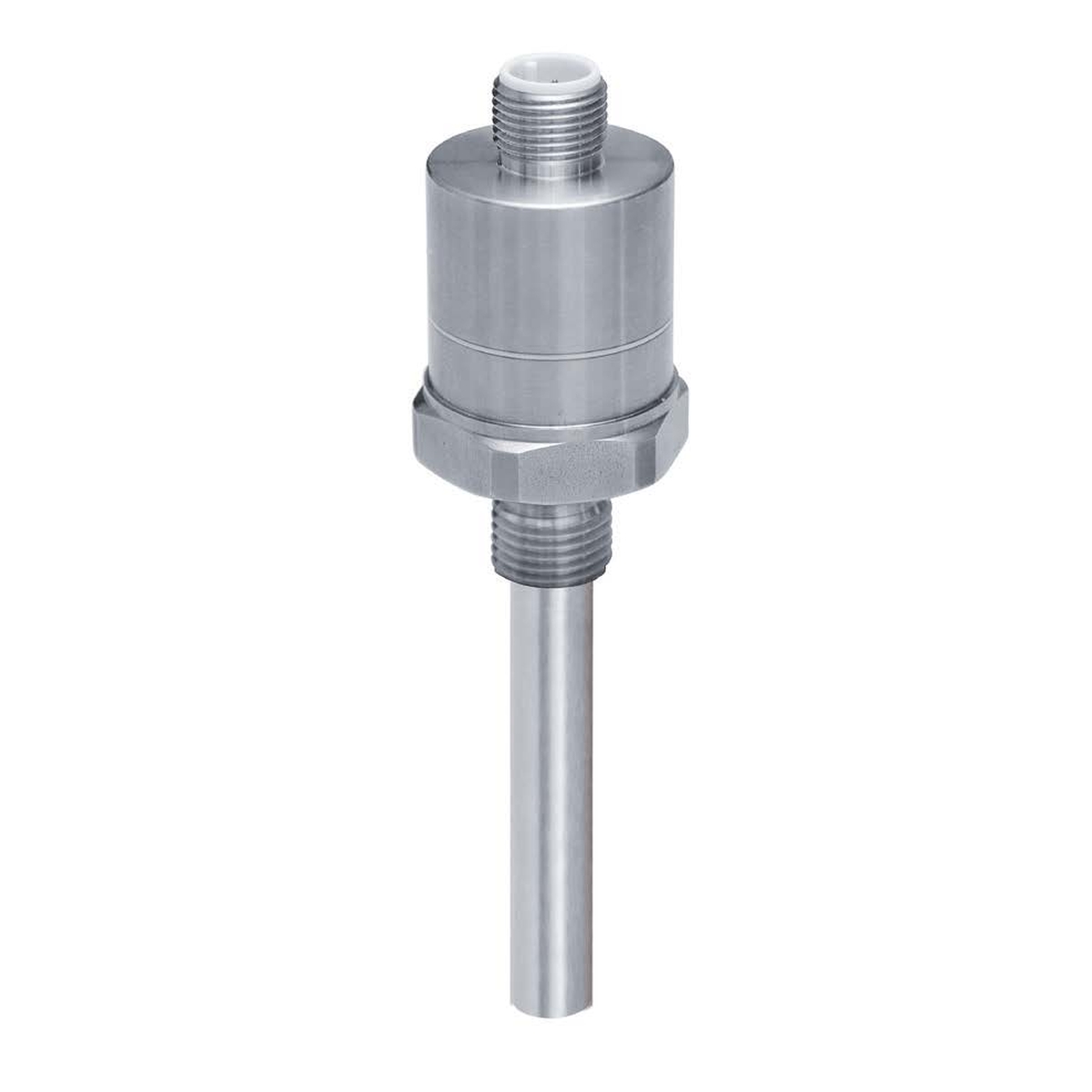

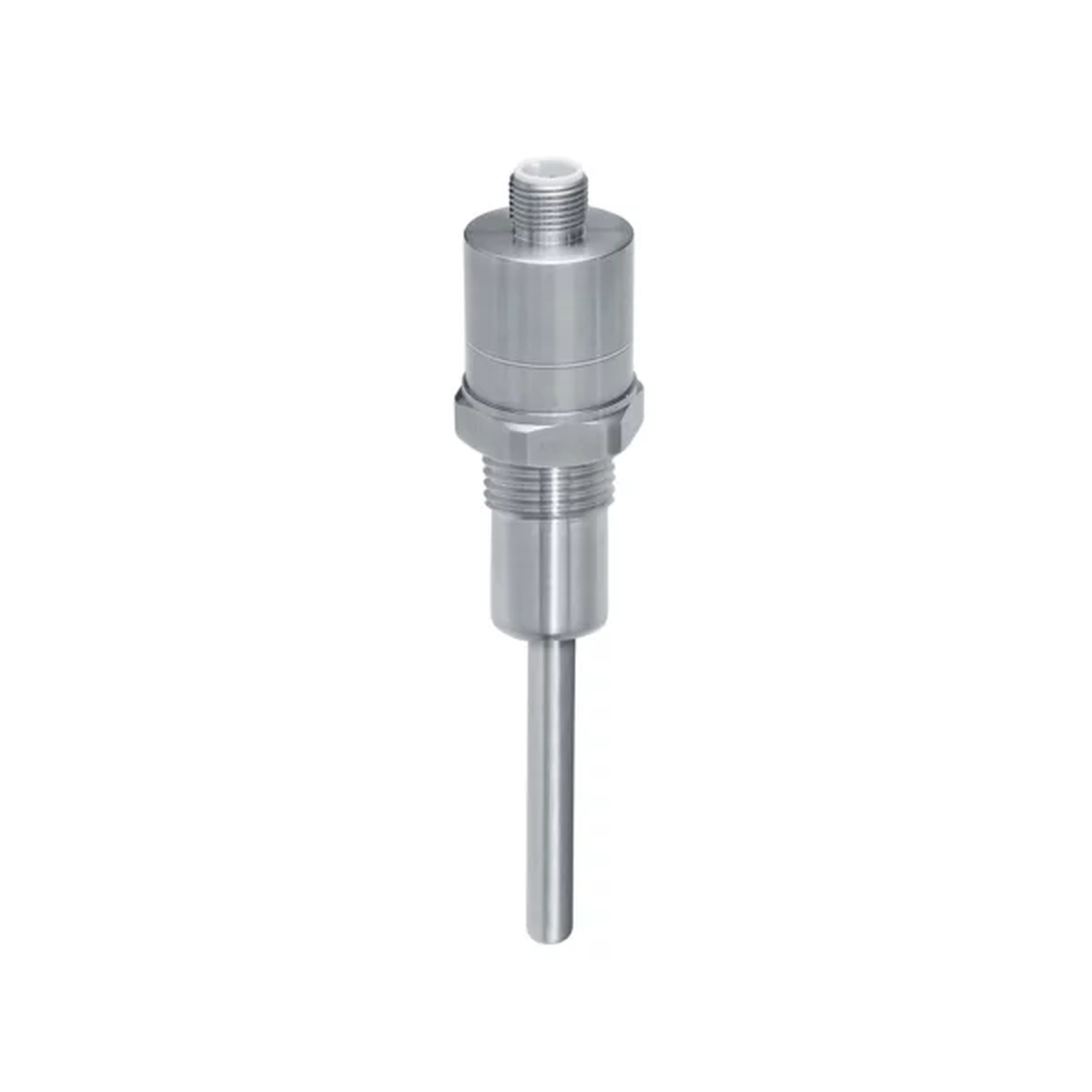

FU4LK สำหรับงานสุขอนามัยและกระบวนการปลอดเชื้อ
- อุตสาหกรรมอาหารและเครื่องดื่ม
- อุตสาหกรรมยา
- เทคโนโลยีชีวภาพ
- กระบวนการผลิตปลอดเชื้อ (Sterile Process)
ข้อมูลทางเทคนิค
| รายการข้อมูล | รายละเอียด |
|---|---|
| ประเภทการวัด | Flow / Temperature |
| หลักการวัด | Calorimetric Flow Measurement |
| ช่วงการวัดอัตราการไหล | 3–300 cm/s |
| ความแม่นยำการไหล | ≤ ±5% ของค่าปลายช่วงการวัด ที่ 5–100 cm/s; ≤ ±10% ที่ 100–175 cm/s |
| ความแม่นยำอุณหภูมิ | ≤ ±1.5 K ที่ความเร็วการไหล ≥20 cm/s |
| Long-term Drift | ≤ ±10% ของค่าที่วัด/ปี ที่ -20 ถึง +85°C |
| Temperature Deviation | ≤ ±0.4 cm/s/K ที่ -20 ถึง +85°C |
| อุณหภูมิแวดล้อม | -20 ถึง +100°C |
| อุณหภูมิกระบวนการ | -20 ถึง +110°C และสูงสุด +140°C เป็นเวลา 1 ชั่วโมง |
| แรงดันกระบวนการ | ≤ +40 bar |
| ระดับการป้องกัน | IP69K/IP67 ตาม EN/IEC 60529 |
| MTTF | 463 ปี |
| การสื่อสาร Type V | RS485, Bidirectional, Modbus®-RTU, 9600 Baud (รองรับ 4800–38400 Baud) |
| การสื่อสาร Type L | IO-Link® V1.1, Com2, 38400 Baud |
| Analog Output | 0–20 mA หรือ 4–20 mA |
| Switch Output | 2 × Push-Pull (PP), สวิตช์ไปยัง +L/-L |
| เอาต์พุตกระแส | สูงสุด 200 mA, จำกัดกระแสและป้องกันการลัดวงจร |
| Response Time การไหล | T90 ≤ 6 วินาที / ton ≤ 10 วินาที |
| Response Time อุณหภูมิ | T90 ≤ 4 วินาที / ton ≤ 2 วินาที |
| แหล่งจ่ายไฟ Type V | 6–35 VDC |
| แหล่งจ่ายไฟ Type L ไม่มี IO-Link® | 9–35 VDC |
| แหล่งจ่ายไฟ Type L พร้อม IO-Link® | 18–30 VDC |
| การป้องกันแหล่งจ่ายไฟ | ป้องกันการต่อขั้วไฟกลับ |
