Process Indicator เครื่องแสดงผลและประมวลผลสัญญาณกระบวนการรุ่น DPA
DPADPA เครื่องแสดงผลและประมวลผลสัญญาณกระบวนการ
DPA เป็นเครื่องแสดงผลและประมวลผลสัญญาณไฟฟ้ามาตรฐาน สำหรับรับสัญญาณ 0–10 V และ 0/4–20 mA จากอุปกรณ์วัดหรือเซ็นเซอร์ แล้วนำมาประมวลผล แสดงผล และส่งต่อเป็นสัญญาณเอาต์พุต 0–10 V หรือ 0/4–20 mA พร้อมการแยกทางไฟฟ้า (Galvanic Isolation)

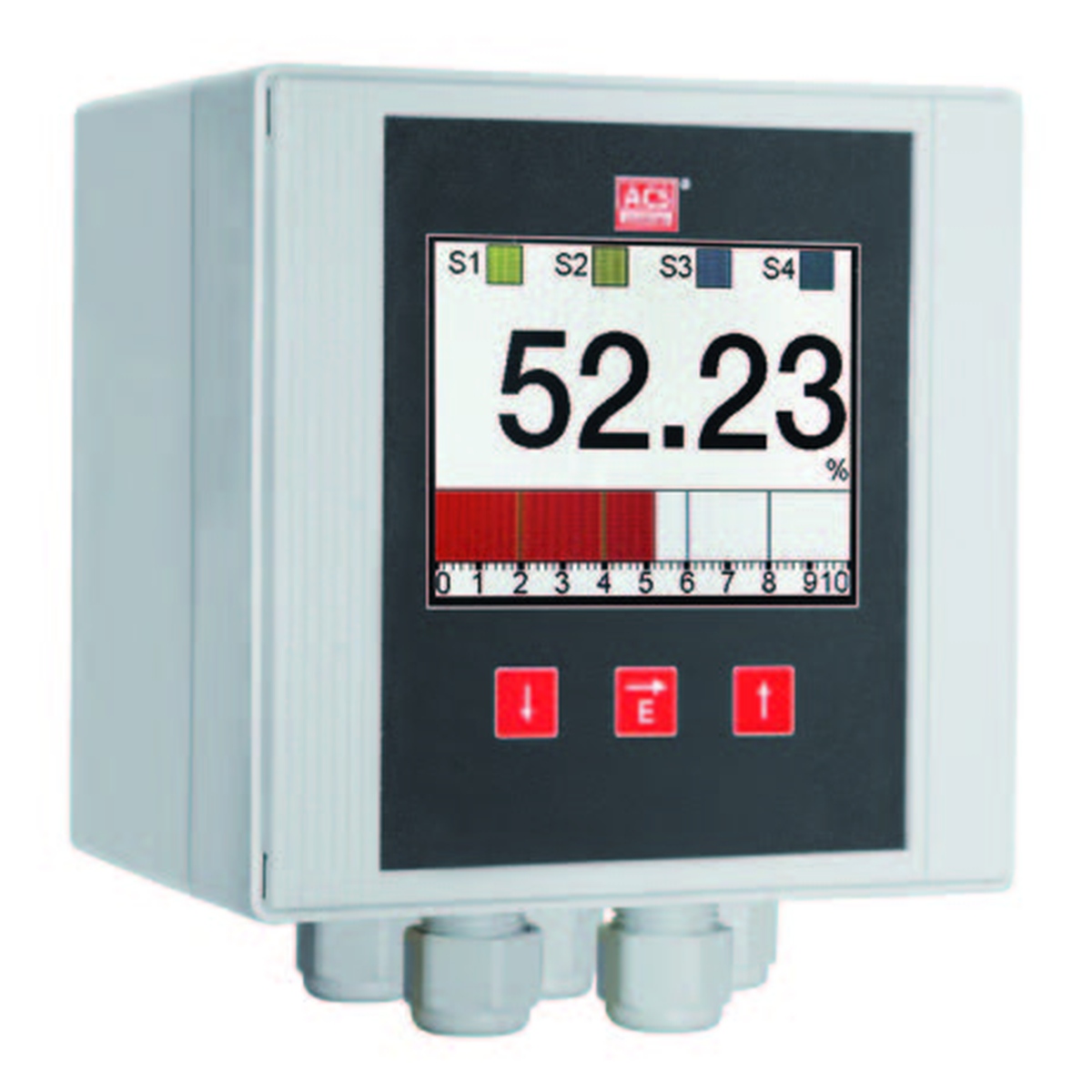

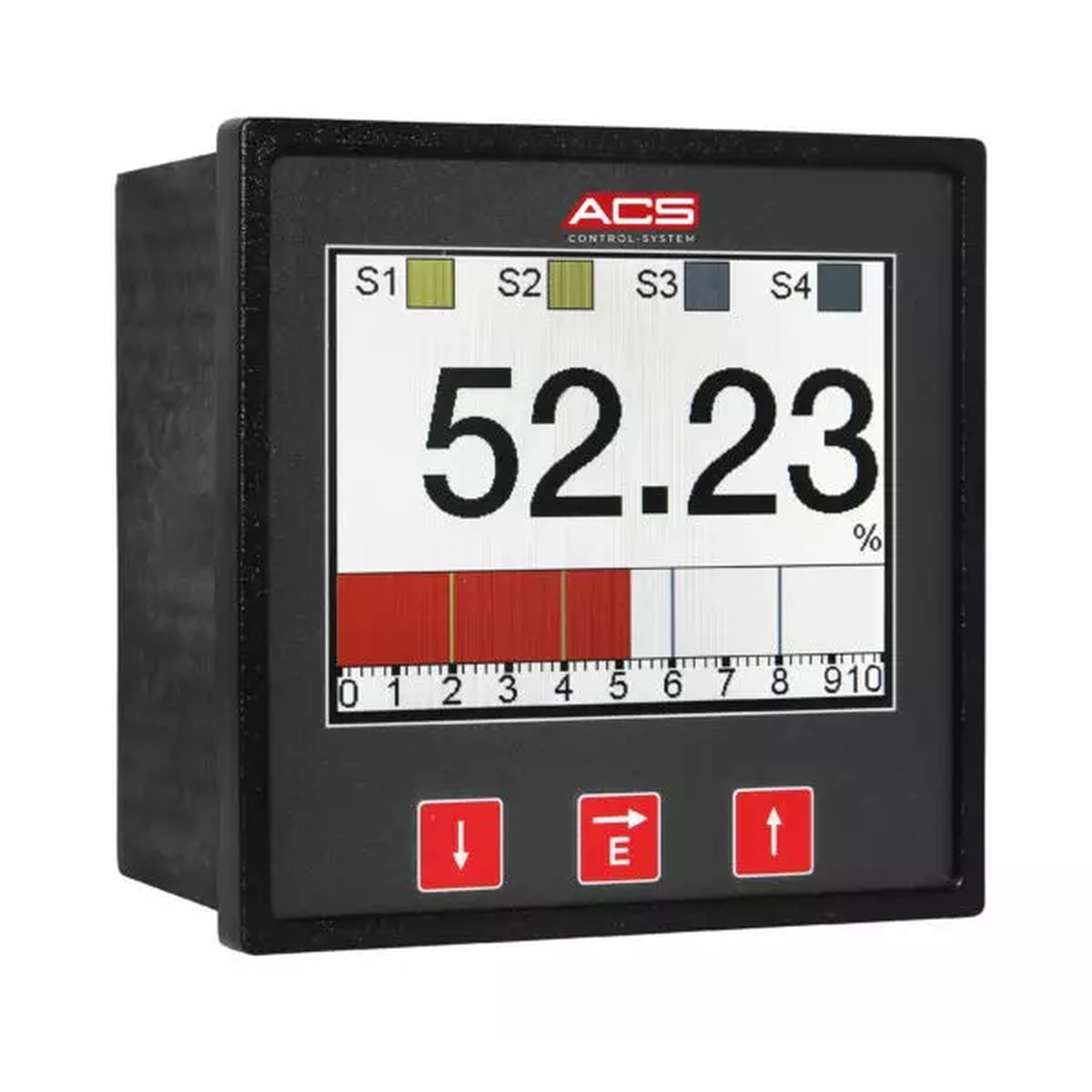

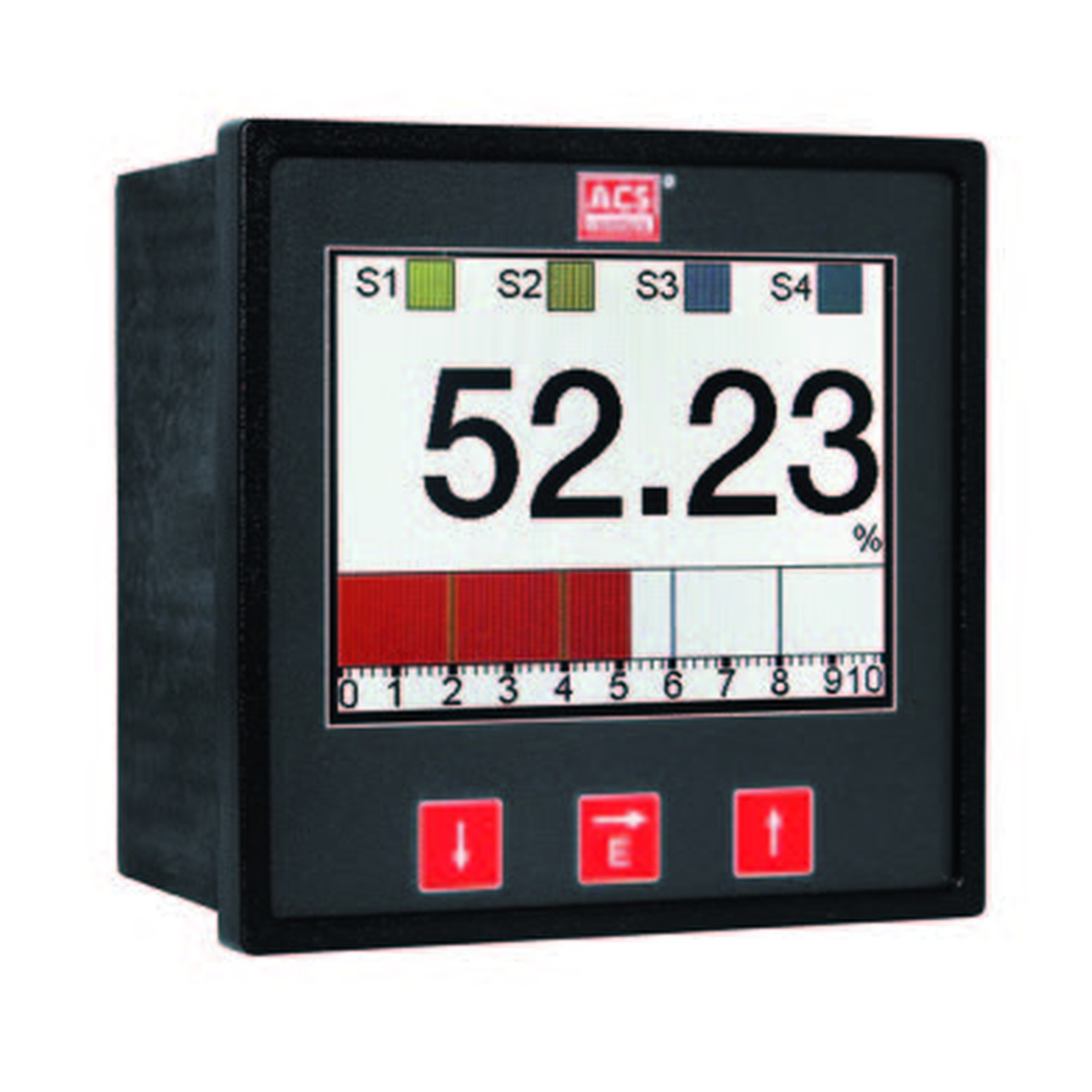

รองรับการติดตั้งทั้งแบบหน้าตู้ (Front Panel), ติดผนัง และติดตั้งบนราง DIN มาตรฐาน สามารถกำหนดจุด Linearization ได้สูงสุด 40 จุด จึงรองรับสัญญาณอินพุตที่ไม่เป็นเส้นตรง เช่น สัญญาณจากถังทรงกระบอกแนวนอน และสามารถกำหนดจุดสวิตช์รีเลย์ได้สูงสุด 4 จุด
ตัวเครื่องมีหน้าจอสี TFT แสดงค่าการวัดได้ชัดเจน พร้อมระบบนำทางเมนูที่ใช้งานง่าย มีฟังก์ชันวิเคราะห์และวินิจฉัยระบบ รวมถึงรองรับการคำนวณสำหรับการวัดอัตราการไหลและกระแสไหล โดยมีสูตรคำนวณติดตั้งมาในตัว
จุดเด่นสินค้า
- รองรับอินพุตมาตรฐาน 0–10 V และ 0/4–20 mA
- แสดงผลและประมวลผลสัญญาณได้ในตัว
- รองรับเอาต์พุต 0–10 V และ 0/4–20 mA
- มีการแยกสัญญาณทางไฟฟ้า (Galvanic Isolation)
- รองรับ Linearization สูงสุด 40 จุด
- รองรับสัญญาณที่ไม่เป็นเส้นตรง เช่น จากถังทรงกระบอกแนวนอน
- รองรับจุดสวิตช์รีเลย์สูงสุด 4 จุด
- หน้าจอสี TFT อ่านค่าการวัดได้ง่าย
- มีระบบนำทางเมนู ช่วยให้ตั้งค่าและเริ่มใช้งานได้สะดวก
- รองรับการวัดอัตราการไหลและกระแสไหล
- มี Data Logger สำหรับบันทึกข้อมูลพร้อม Time Stamp สูงสุด 500,000 ค่า
- รองรับ Bluetooth® สำหรับจัดการข้อมูล
- มีแหล่งจ่ายไฟ 24 VDC สำหรับจ่ายไฟให้ Converter พร้อมระบบป้องกันโอเวอร์โหลดและลัดวงจร

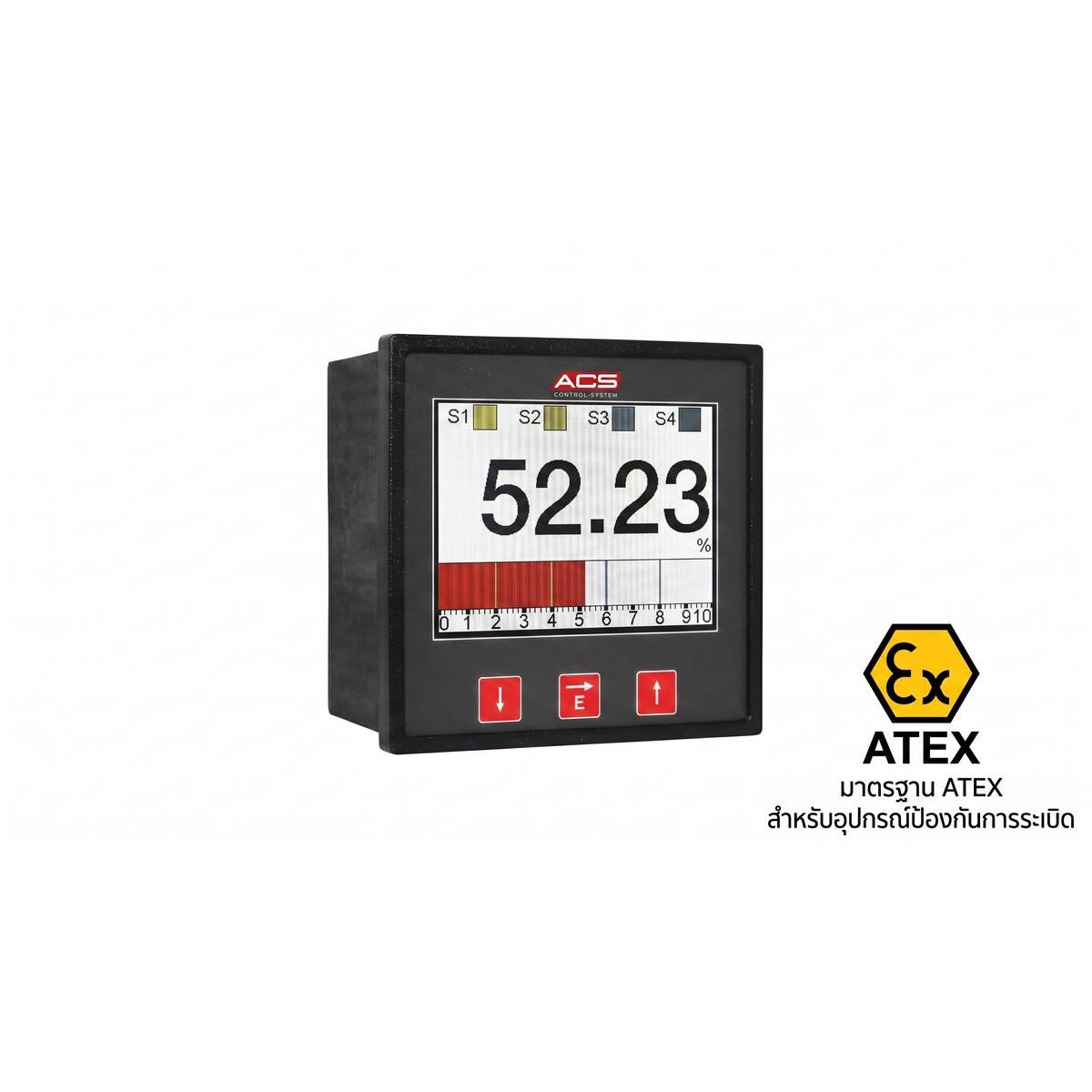

- รองรับการใช้งานในพื้นที่อันตรายตามมาตรฐาน ATEX
- รองรับการติดตั้งบนราง DIN ติดผนัง และหน้าตู้
การใช้งาน
- แสดงผลสัญญาณจากเซ็นเซอร์และเครื่องมือวัด
- ประมวลผลสัญญาณ 0–10 V และ 0/4–20 mA
- ตรวจวัดและแสดงผลอัตราการไหล
- ตรวจวัดกระแสไหล
- ระบบควบคุมกระบวนการผลิต
- งานวัดระดับและปริมาตรในถัง
- งานที่ต้องการแยกสัญญาณทางไฟฟ้า
- งานติดตั้งในพื้นที่อันตราย
ข้อมูลทางเทคนิค
| รายการข้อมูล | รายละเอียด |
|---|---|
| ประเภท | Process Indicator / Signal Processor |
| อินพุตกระแส | 0/4–20 mA, สูงสุด 50 mA |
| อินพุตแรงดัน | 0–10 V, สูงสุด 30 V |
| แหล่งจ่ายไฟสำหรับ Converter | 24 VDC, ≤30 mA, ป้องกันโอเวอร์โหลดและลัดวงจร |
| เอาต์พุตสัญญาณ | 0/4–20 mA และ 0–10 V ปรับตั้งได้ |
| ความละเอียดเอาต์พุต | ≤1 µA / ≤1 mV |
| Response Time เอาต์พุต | ≤15 ms |
| จุดสวิตช์รีเลย์ | 0 / 2 / 4 จุด ขึ้นอยู่กับรุ่น |
| ประเภทหน้าสัมผัส | Potential-free Changeover Contact |
| กำลังสวิตช์ | สูงสุด 253 VAC / 220 VDC, 6 A, 1500 VA, 180 W |
| Response Time รีเลย์ | ≤25 ms |
| ความแม่นยำ | ≤0.1% FS |
| Temperature Deviation | ≤0.1% FS / 10 K |
| Linearization | สูงสุด 40 จุด |
| Data Logger | สูงสุด 500,000 ค่าการวัด พร้อม Time Stamp |
| Bluetooth® | Version 2.0 Full Speed, Host, USB 2.0-A |
| แหล่งจ่ายไฟ Type A/B/D | 18–36 VDC, ป้องกันการต่อขั้วกลับ |
| แหล่งจ่ายไฟ Type S/T/U | 186–253 VAC |
| กำลังไฟ Type A/B/D | ≤5 W |
| กำลังไฟ Type S/T/U | ≤15 VA |
| Galvanic Isolation Type A/B/D | Supply–Relay Input/Output: 2 kVDC / 4 kV; Supply–Input/Output: ≥500 VDC |
| Galvanic Isolation Type S/T/U | Supply–Relay Input/Output: 3 kVAC; Supply–Input/Output: ≥500 VDC |
| อุณหภูมิแวดล้อม | -20 ถึง +70°C |
| ระดับการป้องกัน ตัวเรือนราง DIN | IP66 ตาม EN/IEC 60529 |
| ระดับการป้องกัน ตัวเรือนติดผนัง | IP66 ตาม EN/IEC 60529 |
| ระดับการป้องกัน ตัวเรือนหน้าตู้ | ด้านหน้า IP54 / ด้านหลัง IP20 ตาม EN/IEC 60529 |
| วัสดุตัวเรือนราง DIN | PC, PES, CrNi-Stainless Steel, PA, CR-NBR |
| วัสดุตัวเรือนติดผนัง | PC, PES, PA, CR-NBR |
| วัสดุตัวเรือนหน้าตู้ | PPE, PES, เหล็กชุบสังกะสี, PA, NBR-EPDM |
| การรับรอง | ATEX II (1) G [Ex ia Ga] IIC / ATEX II (1) D [Ex ia Da] IIIC |
